Connectoren en adapters voor coaxkabel
Wij hebben coax kabel connectoren, schroef adapters en verloop conenctoren op voorraad. Vind de krimp- en schroefconnectoren en adapter voor coaxkabels. We hebben een groot assortiment FME, N Type, BNC, SMA, TNC, UHF en 7-16DIN adapters.

Male, Female en Reverse Polarity coax connectoren

Connectoren zijn verkrijgbaar als Female (vrouwelijk) en Male (mannelijk) en in beide geslachten bestaat er nog een Reverse Polarity uitvoering. Als een connector een gat in het midden heeft is het een vrouwtje en als er een pin in het midden zit is het een mannetje. Let Op! Dit geldt niet voor een RP-connector (Omgekeerde polariteit) bij een Reverse Polarity zijn de geslachten net andersom, dit kun je zien op onderstaande foto, links is een SMA-Male connector en rechts is een SMA-Male-RP connector.



SMA-Male-en-SMA-Male-Reverse-Polarity

• Pin in Midden = Male

• Gat in het midden = Vrouw

Waar Reverse Polarity connectoren voor gebruikt worden

RP-connectoren (Reverse Polarity) meestal gebruikt voor antennes en draadloze (Wireless) LAN (WiFi 2,4/5 GHZ) systemen. De middelste pin is de "reverse" van de connectoren die in mobiele systemen worden gebruikt. Reverse Polarity connectoren zullen het schroefdraad (binnen of buiten) hetzelfde hebben, maar de pin en het gat zijn omgewisseld. Als voorbeeld: een gewone SMA-Male connector met een pin in het midden en schroefdraad aan de binnenkant. Een SMA-Male RP (met omgekeerde polariteit (RP) heeft dezelfde schroefdraad aan de binnenkant, maar heeft een gat in het midden. Zie op de foto hierboven de rechter connector.

Onderaan deze pagina vindt u een uitgebreide beschrijving van veel voorkomende connectoren en pluggen.

Overzicht meest voorkomende RF-connectoren

SMA

SMA staat voor "Sub Miniature type A" connector en is een ontwerp uit de jaren zestig en wordt in de tijd van 4G zeer veel gebruikt doordat hij compact is, laag verlies heeft en omdat hij geschikt is voor toepassingen tot 18 GHz. En enkele uitvoeringen zelfs tot 26,5 MHz. Het exterieur van een SMA-connector is  een 6 kant met een diameter van 7,9mm. De SMA-R/P-connector (Reversed Polarity) wordt vaak gebruikt voor WiFi dan is de buitenzijde Male en zit er schroefdraad aan de binnenzijde met een Female centerpin.

Wat zijn Reverse Polarity (RP) connectoren?
SMA-Male-Vs.-SMA-Male-Reverse-Polarity-connector



Als je op de afbeelding hierboven goed kijkt zie je links een SMA-Male connector waarbij een pin uit het midden van de connector steekt. Rechts op de bovenstaande foto zie je een RP-SMA-Male connector. Je ziet dat de RP-SMA-Female connector in plaats van een pin in het midden, een socket (opening) heeft. Reverse Polarity wordt in het Nederlands ook wel omgekeerde polariteit genoemd.

Beide connectoren zijn mannelijk (Male). De standaard SMA-Male en de RP-SMA-Male connectoren hebben beide schroefdraad aan de binnenzijde van de behuizing, dit wil zeggen dat ze op het schroefdraad aan de buiten zijde van een vrouwelijke (Female) SMA- of SMA-RP kunt draaien. Standaard SMA-connectoren en RP-SMA-connectoren kun je nooit mixen en matchen met elkaar omdat de pinnen en sockets nooit goed contact kunnen maken en zo het signaal niet door kunnen laten. Mannelijke (Male) SMA- en mannelijke (Male) Reverse Polarity (RP)-SMA-connectoren hebben beide het schroefdraad aan de binnenzijde van de behuizing waardoor je ze op een vrouwelijke (Female) SMA- of Female (vrouwelijke) RP-SMA-connector kunt draaien die het schroefdraad aan de buitenkant van de behuizing hebben.

BNC

BNC (Bayonet-Neill-Concelman) connector. Dit is een connector die snel te koppelen zijn doordat deze een Bayonet sluiting heeft. Zo hoeft u de connector in te steken en een kwartslag te draaien. Door het interne veersysteem zitten de connectoren in elkaar gedrukt zodat ze niet los kunnen gaan. Deze BNC-connectoren is verkrijgbaar in 50 Ohm voor zenders en ontvangers en in 75 Ohm voor o.a. videosignalen.

FME

FME staat voor "For Mobile Equipment" connector was een standaard connector in gsm-communicatie tot dat 4G geïntroduceerd werd. De FME connector is ontworpen tot ca. 2Ghz door de opkomst van 4G wordt er ook  gebruik gemaakt van 2600 MHz waardoor hij niet zo geschikt is. Doordoor wordt de FME connector hoofdzakelijk gebruikt voor alle 2G en 3G modems.

N-Connector of N-Type connectoren

N-Connector ook wel N-Type genoemd is bedacht door Paul Neill. Dit is een connector die al sinds de jaren veertig wordt toegepast. U vindt deze N-connector bij veel buitenantennes omdat de nieuwe ontwikkelingen ervoor zorgen dat deze connector geschikt is tot 18 GHz en de connector voorzien is van een afdichting zodat hij weersbestendig is. De N-Female connector is 1,57cm voorzien van 5/8-24 schroefdraad en is verkrijgbaar in 50 Ohm en 75 Ohm.

MMCX

MMCX staat voor "Micro Miniature Coaxial connector" en is een klik connector die geschikt is voor minimaal 500 connecties en wordt onder meer omdat hij geschikt is voor frequenties tot 6GHz nog steeds vaak toegepast. MMCX wordt regelmatig toegepast bij GPS systemen en bij USB-DVB-T ontvangers maar ook GSM modems worden weleens uitgevoerd met MMCX. De diameter van een MMCX connector is 2.4mm en is daarom dus een soort van Mini MCX.

Mini-UHF

Mini-UHF staat voor "miniature UHF" connector ook wel mini-PL  of mini-PL259 connector is een kleine versie van de bekende  PL259 connector. Deze, van oorsprong jaren '70 ontwerp voor portable transceivers met een max. frequentie van 2,5 GHz en een 3/8-24 schroefdraad.

PL-Connector ook wel PL-259 of UHF-plug genoemd

PL-Connector ook wel PL-259 en UHF-plug genoemd. Dit is een connector die al sinds jaren dertig wordt gebruikt. Een PL-connector vind je bijvoorbeeld op VHF-antennes.  De PL-Female connector heeft een diameter 1,57cm en 5/8-24 schroefdraad.  Deze PL-Female wordt ook verkocht onder de naam SO-239 of Navy Type 49190 en Navy Type 49194.

SMC

SMC staat voor "Sub Miniature versie C" connector is ontwikkeld in de jaren 'zestig en zijn iets kleiner dan versie A (SMA). Een SMC connector is een schroef/draai connector voor een zekere verbinding die niet (makkelijk) los kan trillen. Dit type connector is geschikt tot 10Ghz. Belangrijk punt om op te letten bij de SMC connectoren is dat een Male plug een female centerpin heeft en een Female dus een Male centerpin.

SMB

SMB staat voor "Sub Miniature versie B" connector is ontwikkeld in de jaren zestig en zijn iets kleiner dan versie A (SMA). Een SMB connector is een klik connector voor het snel kunnen koppelen en ontkoppelen. Dit type connector is geschikt tot 4Ghz. Een belangrijk punt rekening mee te houden bij een SMB-connector is dat een SMB-Male (mannelijke) plug een Female (vrouwelijke) centerpin heeft en een SMB-Female (vrouwelijk) dus een Male (mannelijke) centerpin heeft.

SSMC

SSMC staat voor "Small Sub Miniature versie C" connector is een kleinere dan SMC. Een SSMC connector is een schroef/draai connector voor een zekere verbinding die niet (makkelijk) los kan trillen. Dit type connector is geschikt tot 12.4Ghz. Belangrijk punt om op te letten bij de SSMC connectoren is dat een Male plug een female centerpin heeft en een Female dus een Male centerpin.


TNC
TNC staat voor "Threaded Naill-Concelman" connector en deze is gelijk aan een BNC echter is de TNC dan voorzien van schroefdraad ipv de Bayonet sluiting. De TNC connector vind zijn oorsprong in de jaren vijftig en is geschikt tot 11Ghz. We zien deze connector vaak bij GPS systemen of bij 4G routers van o.a. Cisco. Voor o.a. WiFi wordt vaak gebruik gemaakt van TNC-R/P (Reversed Polarity) connectoren. Hierbij is dan de buitenkant Male (schroefdraad aan de binnenzijde) en de binnenkant Female (female centerpin).

TNC-Reverse Polarity (RP)

Naast de standaard TNC-connectoren zijn er ook omgekeerde polariteit (Reverse Polarity) TNC-connectoren. Dit is een variant op de standaard TNC waarbij de binnenste pin van geslacht is gewisseld. Een standaard TNC-connector is niet te gebruiken met een TNC-RP-connector, hiervoor zijn echter wel verloop connectoren verkrijgbaar waarmee dit wel kan. Een TNC of een TNC-RP connector aansluiting is veelal te vinden of Wifi apparaten zoals routers en modems met antenne.

Vier soorten TNC-connectoren:

• TNC-RP-Female, deze heeft een pin aan de binnenzijde en schroefdraad aan de buitenzijde van de body / behuizing

• TNC-RP-Male, deze heeft een socket (pin-ingang) aan de binnenzijde en schroefdraad aan de binnenzijde van de body/behuizing

• TNC-Female, deze heeft een socket (pin-ingang) aan de binnenzijde en schroefdraad aan de buitenzijde van de body/behuizing

• TNC-Male, deze heeft een pin aan de binnenzijde en schroefdraad aan de binnenzijde van de body/behuizing
  TS-9 connector

De TS-9 connector is een connector die we tegenkomen op dongles van o.a. Huawei en USB modems. Deze connector lijkst erg veel op de CRC9 dus het is belangrijk om eerst het type connector op uw device zeker te hebben. Het verschil tussen een TS9-connector en een CRC-9 is dat de TS9 een grotere diameter heeft in  vergelijking met CRC9.

7/16 DIN connector

De 7/16 DIN connectoren (kerndikte 7mm buitencontact 16mm) zie je voornamelijk in de professionele markt. Deze grote robuuste connectoren zitten bijvoorbeeld op de antennes die we in de masten van de operators zien. Door de interne O-ring zijn deze connectoren bestand tegen weersinvloeden dit icm met hun robuustheid zien we ze ook vaak terug bij militaire toepassingen.

4.3/10 DIN connector

De 4.3/10 DIN connector (kerndikte 4.3mm buitencontact 10mm) is het kleine broertje van de 7/16DIN connector en deze 4.3/10DIN zien we voornamelijk terug in de professionele markt. Deze robuuste connectoren zitten bijvoorbeeld op de antennes die we in de masten van de operators zien. Door de interne O-ring zijn deze connectoren bestand tegen weersinvloeden dit icm met hun robuustheid zien we ze ook vaak terug bij militaire toepassingen.

QMA

QMA staat voor "Quick Minuature version A" connector deze zijn op de markt gekomen sinds ca. 2003 om de zeer veel gebruikte SMA-connectoren aan te vullen. De QMA is makkelijk en snel zonder gereedschap te koppelen en te ontkoppelen en is geschikt tot 18GHz. Voordeel is dat na montage de connector 360 graden gedraaid kan worden voor makkelijke installatie. We komen de QMA vaak tegen op antennes van GSM masten omdat ze klein van formaat zijn kunnen er veel op een klein oppervlakte ge plaatst worden wat met de huidige antennes een must is, QMA en SMA connectoren passen NIET op elkaar!

Fakra connector

Een Fakra connector is eigenlijk een luxe SMB connector. De binnenzijde van een Fakra is namelijk gelijk aan SMB maar hij is voorzien van een extra kunststof huls in een typerende kleur. Deze huls zorgt ervoor dat connectoren niet los kunnen trillen en dat de verschillende kleuren niet in elkaar passen omdat in dit kunststof verschillende nokjes zitten. Deze connector is dan ook ontwikkeld voor de automobiel industrie. Iedere kleur geeft ook zijn eigen toepassing aan, blauw is bijv. voor GPS en Paars voor GSM. De groen-blauwe Fakra Z is universeel en past overal op.

F-connector of F-Type connectoren

De F-connector of ook wel F-Type connector wordt voornamelijk toegepast in het connectoren van video en radio signalen. Echter ook op internetmodems kunnen deze connectoren voorkomen. Soms wordt bij deze connector de kern van de kabel gebruikt als centerpin en hoeft er dus niets gesoldeerd te worden, dit kan echter enkel als de diameter van de kabel juist is, is de kern dikker of dunner zal er een losse centerpin bij geleverd worden.

Soldeerloze (solderless) connectoren

Bij soldeerloze ook wel als solderless omschreven connectoren wordt ook vaak de benaming "clamp" vermeld. Zoals bijvoorbeeld de UHF-Male clamp connector (70-7350) dit is een connector die je kunt vastklemmen en/of kunt schroeven (to clamp or to screw).

CRC9-connector

De CRC9 connector is een connector die we tegenwoordig niet veel meer tegenkomen op nieuwe producten. Deze connector is bekend geworden door het gebruik op verschillende insteekkaarten en dongles van Huawei die o.a. ook door KPN werden uitgegeven. Deze connector is ook bekend onder de naam DDS-E620.

Connectoren die gebruikt worden voor de televisiesignalen zijn bekend onder meerdere namen zoals CAI wat staat voor "Centraal Antenne Inrichting" en IEC-Connectoren. De juiste benaming bij IEC is IEC 61169-2 ook wel "Belling-Lee connector " of Type 9.52. IEC staat voor "International Electrotechnical Commission". Al deze genoemde benamingen duiden op een en dezelfde schuif-connector die we op europese televisie's vinden. Op andere plekken in deze kabels zoals bijvoorbeeld bij splitters vinden we ook wel F-connectoren.

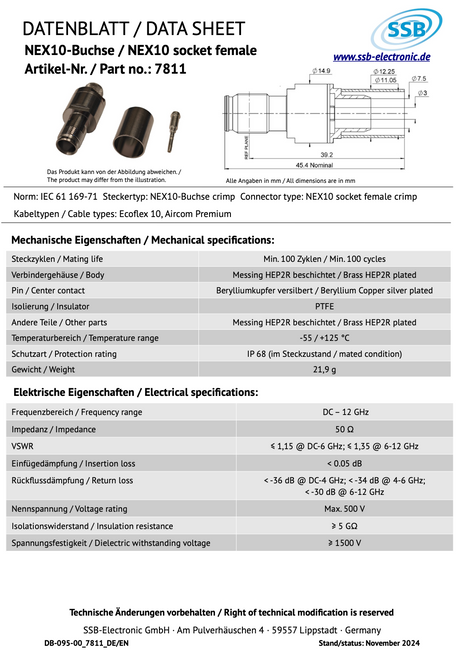

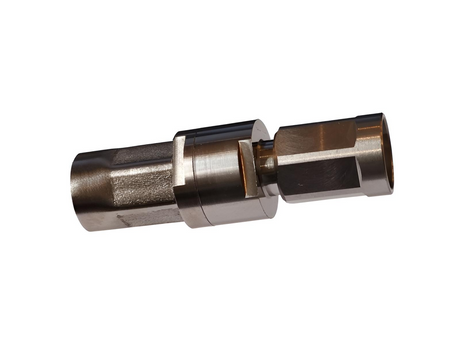

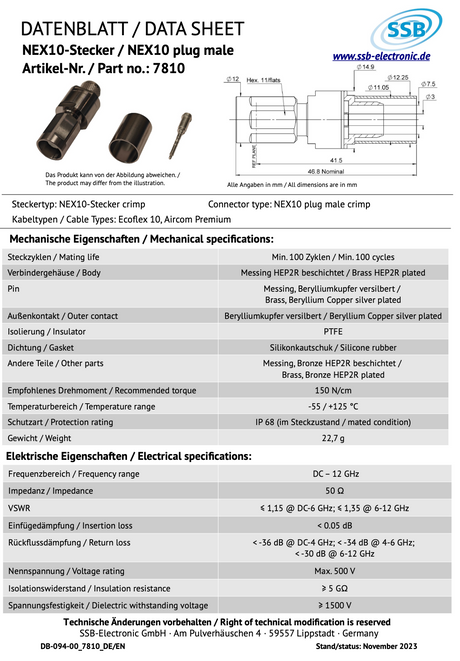

Zit de connector die je zoekt er niet bij? of kun je deze niet vinden? Je kunt ons het beste bereiken via Whatssapp, contactformulier of e-mail, als je ons een bericht stuurt zullen we het voor je uitzoeken.
