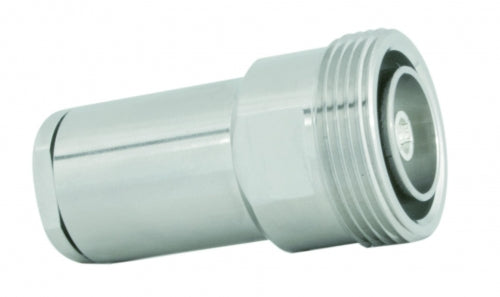

SSB 7-16 DIN Female Ecoflex-15 (Plus)

Deze 7-16DIN Female clamp connector van SSB is ideaal voor Ecoflex 15, Ecoflex 15 Plus en LMR 600 coaxkabels. Met een robuuste PTFE isolator en vernikkelde afwerking, biedt deze connector uitstekende prestaties en duurzaamheid. Geschikt voor temperaturen van -45°C tot +155°C en met een beschermingsklasse van IP 65, is hij perfect voor diverse omstandigheden. Hij heeft een impedantie van 50 Ohm en ondersteunt frequenties tot 6 GHz. Met lage contactweerstanden en hoog retourverlies, garandeert deze connector een betrouwbare verbinding. RoHS-conform en vervaardigd volgens IEC 60 169-4 normen, biedt deze connector topprestaties voor veeleisende toepassingen.

Kenmerken van de 7/16DIN Female connector 70-7349

• Type connector: 7/16DIN Female clamp
• Geschikt voor: Ecoflex 15 / Ecoflex 15 Pluz / LMR 600
• IIsolator PTFE
• Pakking Gummi / Rubber
• Oppervlakte: vernikkeld
• Metalen onderdelen excl. pin CuZn39Pb3
• Pin (diamagnetisch) Cusn6; QSn6.5-01 (C51900)
• Bedrijfstemperatuur -45°C / +155°C
• RoHs-conform Norm: IEC 60 169-4
• Beschermingsklasse IP 65
• Werkspanning ≤ 2700 V RMS
• mpedantie 50 Ohm
• Isolatieweerstand ≥ 10 GΩ
• Frequentie tot 6 GHz
• Innerlijke contactweerstand ≤ 0,4mΩ
• Buitenste contactweerstand ≤ 1,5mΩ
• Koppeling koppel: 25-35 Nm
• Retourverlies:
  • ≤ -45,8dB@1GHz
  • ≤ -36,2dB@3GHz
  • ≤ -28,1dB@7,5GHz
• Insteekverlies: ≤ 0,05 dB
• Gewicht 110 gram

Montage

• Binnengeleider: klemmen / Inner conductor: to clamp
• Buitengeleider: schroeven / Outer conductor: to screw

Inhoud verpakking

• 1x SSB 7-16DIN Female clamp connector
