AOR AR-5700D

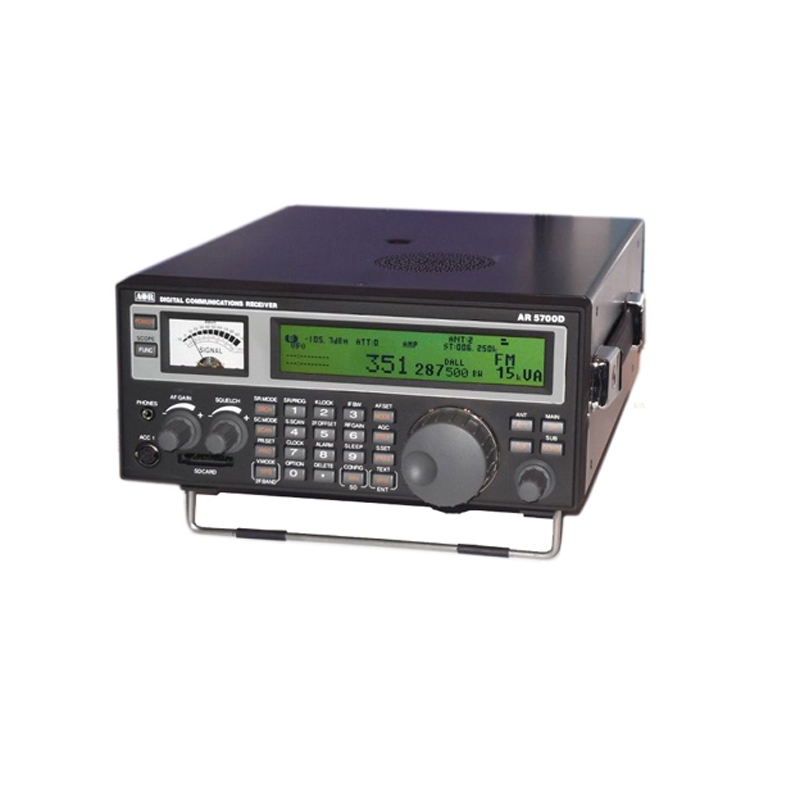

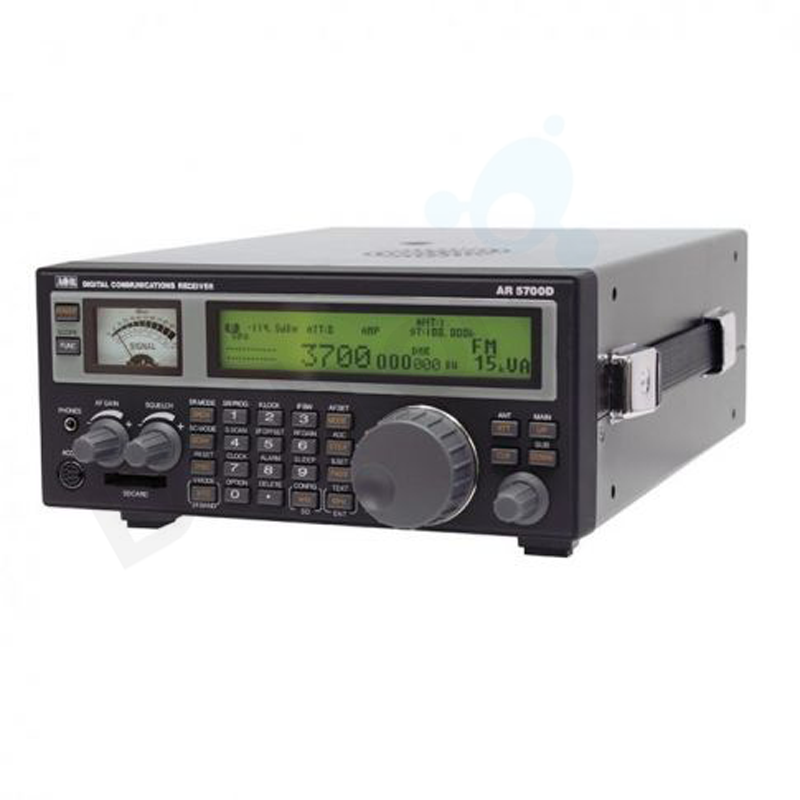

De AOR AR5700D is een geavanceerde communicatie-ontvanger, ontworpen voor zowel commerciële als overheidsdoeleinden. Deze scanner biedt breedband signaaldetectie, monitoring, spraakdecodering, opname en weergave, met een frequentiebereik van 9 kHz tot 3,7 GHz. Hiermee kan een breed scala aan digitale en analoge signalen worden ontvangen. Dankzij de unieke FPGA-verwerkingstechnologie met drie kernen biedt de AR5700D ongeëvenaarde digitale demodulatie.

Meegeleverde software

De AR5700D wordt geleverd met I/Q-uitgang en AR-IQ-III-software, waarmee u een volledige bandbreedte van 0,9 MHz kunt opnemen en afspelen zonder kwaliteitsverlies.

Belangrijkste functies op de AR-5700D

• Digitale signaalverwerking: Ingangssignalen na de 45,05 MHz IF worden omgezet van analoog naar digitaal via een DSP-processor. Alle verwerking, inclusief AGC, wordt uitgevoerd door DSP.
• Hoogwaardige analoge front-end: Signaalverwerking via een computergesimuleerd, hoogwaardig filter.
• Lokale DDS-oscillator: Frequentieomschakeling op hoge snelheid door directe digitale synthese.

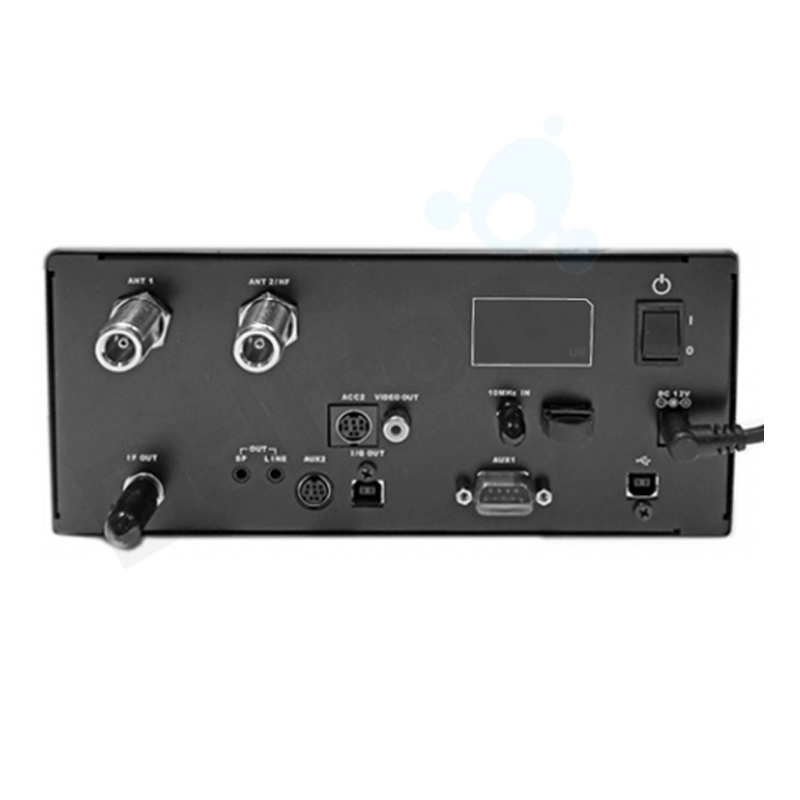

• IF-uitgang: Analoge IF met een bandbreedte van 15 MHz (+/- 7,5 MHz).
• Digitale I/Q uitgang: 0,9 MHz digitaal I/Q-signaal via USB 2.0-interface.
• Zeer nauwkeurige frequentiereferentie: 0,01 ppm stabiliteit met optionele GPS-ontvanger.
• FFT-analysator: 10 MHz breedspectrumgegevens via seriële uitvoer.
• Digitale spraakdemodulatie: Ondersteuning voor D-STAR, YAESU, ALINCO, D-CR, NXDN, P25, dPMR, DMR, Mototrbo, TETRA (modusspecifieke beperkingen).
• Videodemodulatie: Demoduleer signalen van FM-beveiligingscamera's en analoge tv-uitzendingen via een externe tv-monitor.
• Gelijktijdige bewaking: Ondersteunt 2-bands ontvangst, offset-ontvangst en drievoudige ontvangst (met beperkingen).
• SD-kaartsleuf: Voor het opnemen van ontvangen audio en logs.
• 12 kHz analoge I/Q uitgang: Maakt DRM-uitzendingen decodering mogelijk via pc en speciale software.
• HF Directe bemonstering: Directe digitale conversie van HF-signalen voor uitstekende lineariteitskarakteristieken.
• Super breedband dekking: 9 kHz tot 3,7 GHz.

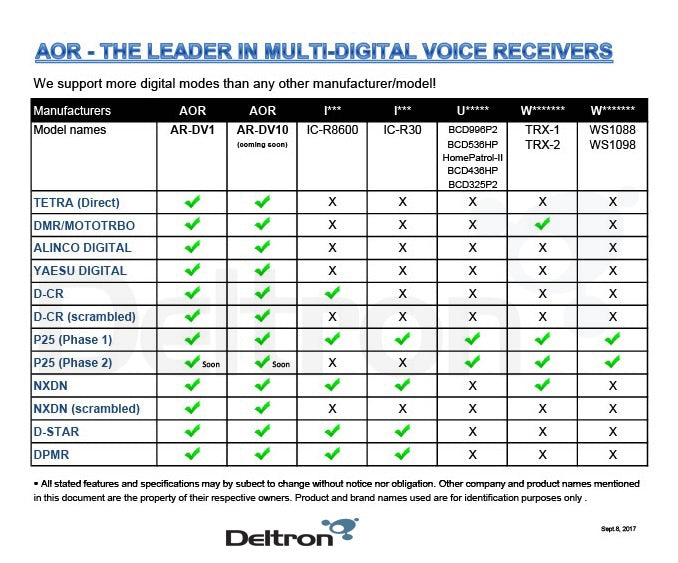

• Decodering van veel digitale protocolsignalen: TETRA, DMR, NXDN, D-STAR, DPMR, APCO 25, YAESU, ALINCO, D-CR en analoge signalen zoals FM, FM-STEREO, AM, SYNCHRONOUS AM, USB, LSB, CW, analoge I/Q en FM-video.

Geavanceerde verwerking en demodulatie

De AR5700D is uitgerust met vier Renesas SH2 CPU's, drie Analog Devices Blacklin DSP's, één Analog Devices ADSP-2185 DSP en vier Intel (Altera) Cyclon FPGA's. Dit zorgt voor krachtige signaalverwerking, demodulatie en decodering. De hoge bemonsteringsfrequenties van 63/65 MHz bieden superieure aliasing en beeldreductie.

Nauwkeurige signaalsterkte indicator

De AR5700D toont zeer nauwkeurige signaalsterktewaarden in S-eenheden, dBm en dBuv-eenheden, gemeten aan de antenne-ingang. Het beschikt ook over een traditionele "analoge" S-meter.

Draagbaarheid

Met een gewicht van slechts 5 kg en een robuuste draagbeugel is de AR5700D volledig verplaatsbaar. De handgreep kan eenvoudig aan weerszijden van de ontvanger worden gemonteerd of worden losgeschroefd voor montage in een opening.

Robuuste ontvangerprestaties

De AR5700D heeft 33 banddoorlaatfilters en biedt +20 dBm IIP3 bij 14,1 MHz, +6 dBm bij 50 MHz en +5 dBm bij 620 MHz.

Uitgebreide geheugen- en scanmogelijkheden

De AR5700D heeft 2000 geheugenkanalen, 40 zoekbanken, 1230 doorlaatfrequenties en 100 geselecteerde kanalen. De typische scansnelheid is 100 kanalen per seconde.

AOR AR-I/Q software

De AR-IQ-III-software maakt bediening, I/Q-opname en weergave mogelijk. De digitale I/Q-uitgangsinterface streamt I/Q-gegevens naar de pc via USB 2.0, met een bemonsteringssnelheid van 1,125 Msample/sec. Hiermee kunt u een volledige 0,9 MHz-bandbreedte opslaan en afspelen zonder kwaliteitsverlies.

De AOR AR5700D is een krachtige en veelzijdige digitale scanner, ideaal voor zowel professionele als hobbymatige gebruikers die op zoek zijn naar geavanceerde functies en robuuste prestatie
