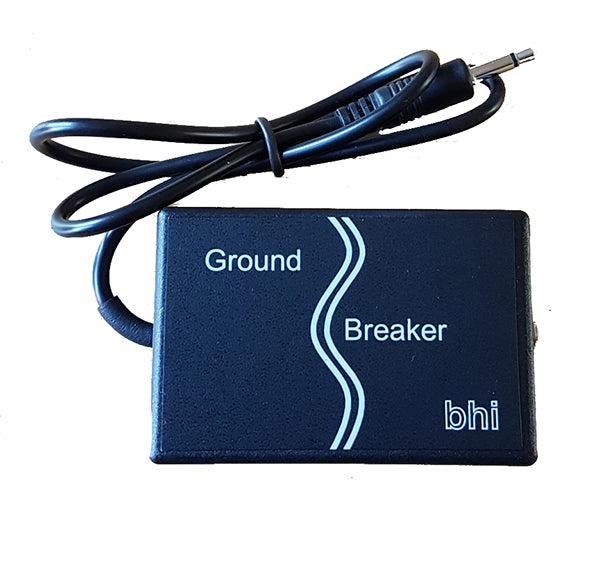

BHI Groundbreaker 8 Ohm

Deze BHI Groundreaker is een eenvoudige oplossing voor problemen met RFI en aardlus.

Wat betekend aardlus?

In een elektrisch systeem treedt een aardlus (ground loop of earth loop) op wanneer twee punten van een circuit bedoeld zijn om hetzelfde aardreferentiepotentiaal te hebben, maar in plaats daarvan een ander potentiaal ertussen hebben. Dit kan worden veroorzaakt door bijvoorbeeld in een signaalcircuit dat naar aarde is gerefereerd, als er voldoende stroom in de aarde vloeit om een spanningsval te veroorzaken en ervoor te zorgen dat twee massapunten op verschillende potentialen staan.

Aardlus problemen

RF-doorbraak- en aardlus stroom problemen treden meestal op wanneer een zendontvanger in de zendmodus staat (gecodeerd). U hoort een zoem of uw eigen vervormde stem uit de audio komen. De belangrijkste redenen zijn een slecht op elkaar afgestemde antenne of een verschil in grondstromen tussen apparaten. RFI-problemen worden meestal veroorzaakt door gereflecteerde golven die langs de buitenkant van de coax terug komen, terwijl aardlusproblemen meestal worden veroorzaakt wanneer dezelfde voeding voor de radio en "add-on" audioapparatuur wordt gebruikt. De bhi GroundBreaker is een snelle en gemakkelijke oplossing voor dit probleem, omdat het de aarding van uw externe audioapparatuur isoleert van die van het radiosysteem en voorkomt dat aardingslussen en bijbehorende RFI-problemen in uw audio komen. De bhi GroundBreaker is eenvoudig te installeren en past eenvoudig tussen je radio- en audioapparatuur.

BHI GroundBreaker installeren

De BHI GroundBreaker is eenvoudig te gebruiken en maakt eenvoudig verbinding tussen uw radio en audio DSP/aanvullende apparatuur met behulp van 3,5 mm-Aansluitingen. Deze kan ook worden gebruikt om een hoofdtelefoon te isoleren wanneer deze is aangesloten op de hoofdtelefoonaansluiting op de radio of verlengspeaker.

Audiosystemen - gebalanceerde tot ongebalanceerd

De meeste audioversterkers die in radio's worden gebruikt, zijn klasse A of AB. Ze hebben normaal gesproken een single-Ended (ongebalanceerde uitgang die tegen aarde werkt, maar recentelijk zijn sommige fabrikanten begonnen met het gebruik van gebalanceerde audioversterkers en klasse D (schakelmodus) versterkers. Deze vormen een ander probleem dan de meeste ondersteunende audioproducten op de markt (tenzij ze zijn voor professionele audio) gebruik ongebalanceerde ingangen.De GroundBreaker kan worden gebruikt om de gebalanceerde audio-uitgang van de set te isoleren en de bijkomende ongebalanceerde ingang onaangetast te laten.

Vermogen

De GroundBreaker heeft wel grenzen aan zijn vermogen. De apparaten van 600 Ohm en 10k Ohm kunnen de normale audioniveaus aan die in de meeste audiosystemen te vinden zijn. Deze 8 Ohm-units zijn alleen bedoeld om te worden gebruikt met een ingangsvermogen tot 0,5 Watt. Dit maakt interfacing met de meeste BHI DSP-Audioproducten mogelijk en is niet bedoeld voor de overdracht van stroom naar niet-Aangedreven luidsprekers.

Onderstaande BHI groundBreaker modellen zijn op bestelling verkrijgbaar

• GB8S - 8 Ohm Stereo
• GB600S - 600 Ohm Stereo
• GB10KS - 10 k Ohm Stereo
• GB600M - 600 Ohm Mono
• GB10KM - 10 k Ohm Mono
