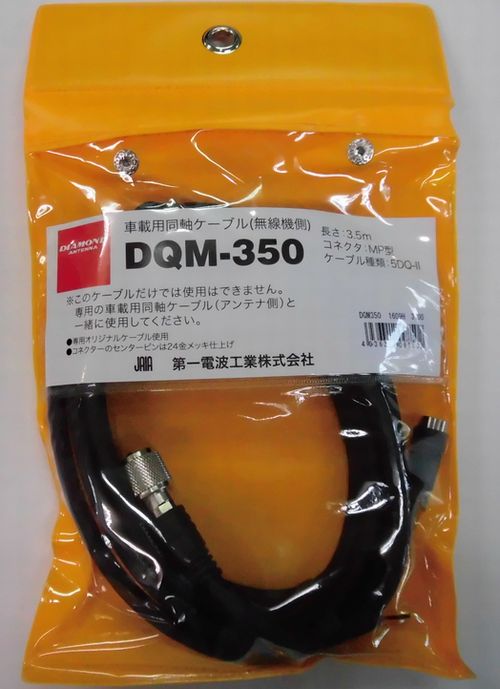

Diamond DQM-350

De DQM-350 van het gerenommeerde merk Diamond uit Japan introduceert een baanbrekende oplossing voor antennekabels in voertuigen. Deze innovatieve kabel is ontworpen om een mobiele antenne eenvoudig aan te sluiten op een transceiver.

Elke DQM-350 antennekabel bestaat uit twee afzonderlijke kabels die via een hoogwaardige connector aan elkaar zijn gekoppeld. Dit systeem biedt talrijke voordelen, zoals verbeterde signaaloverdracht en verhoogde duurzaamheid.

Ontdek hoe de DQM-350 antennekabel van Diamond Japan uw voertuigantenne-ervaring kan verbeteren met geavanceerde technologie en betrouwbare prestaties.

Kenmerken van de Diamond DQM-350:

• Aansluittype (PL of N) aan elke kant vrij te kiezen
• Grotere keuze in totale lengte
• Grotere keuze uit dikke/dunne kabelverdeling
• Wanneer u de antenne of radio vervangt, kan dit nodig zijn slechts een deel kan worden gewijzigd

De combinate bestaat uit een Diamond SLM-kabel die vanaf de antenne naar binnen in het voertuig geleid wordt en aan de binnenzijde wordt bevestigd aan een dikkere kabel de DQM, DQN, DQSM of een DQSMF kabel

De Nieuwe lijn van Diamond bevat:

• SLM: dunne 3mm kabel voor buitengebruik met PL-aansluiting

• SLN: dunne 3mm kabel voor buitengebruik met N-bus

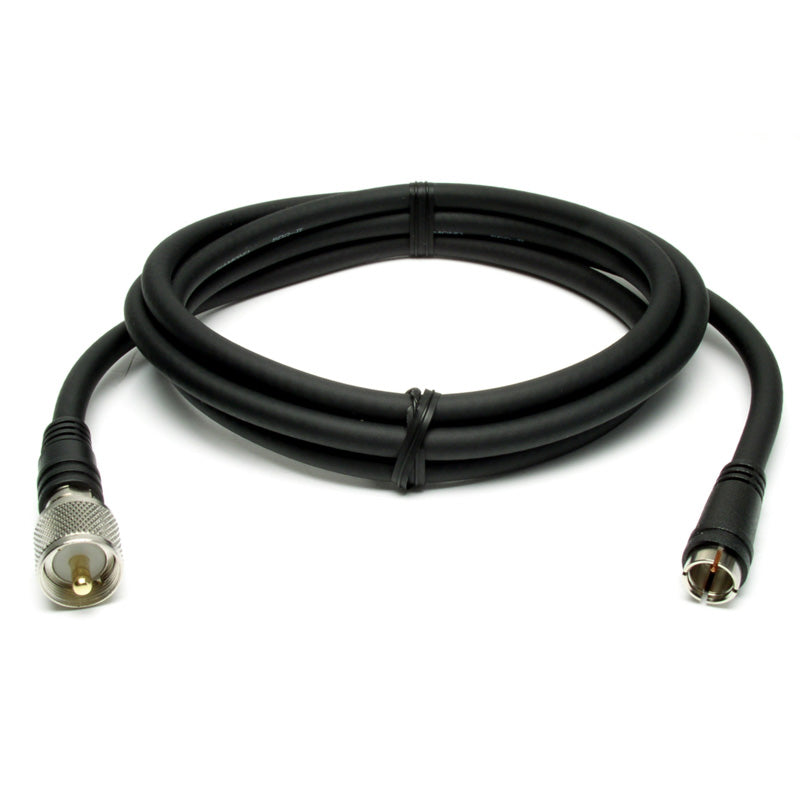

• DQM: dikke 7,5mm kabel voor gebruik binnenshuis met PL-stekker

• DQN: dikke 7,5mm kabel voor gebruik binnenshuis met N-connector

• DQSM: dikke 7,5mm binnenkabel met SMA-connector

• DQSMF: dikke 7,5mm binnenkabel met SMA-aansluiting

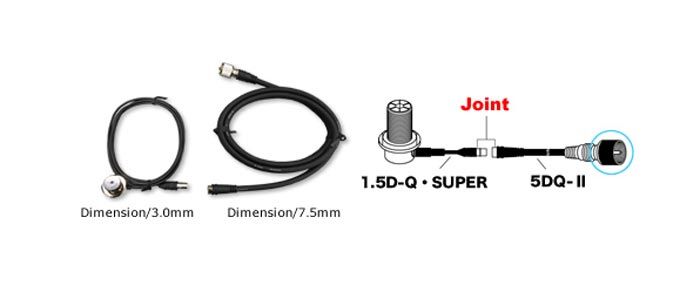

Diamond DQM- en SLM kabel combineren

De Diamond DQM-antennekabel is dikker en komt aan de transceiver kant en deze kun je combineren en aansluiten op een dunne SLM-antennekabel die je tussen door de kofferbak-, raam-, of deurrubber kunt leiden.

Kies de dikste DQM-xx-kabel met een diameter van 7,5 mm, die naar de transceiver leidt. Om de demping zo laag mogelijk te houden, kiest u de buitenste (dunste) kabellengte zo kort mogelijk en de binnenste (dikkere) kabellengte.

Om de Diamond antenne-houder te kunnen gebruiken neem je een dunne SLM-kabel of SLN-kabel , deze hebben een diameter van 3 mm. Dit is de kabel die door de raamrubber, deurrubber of kofferbak-rubber van een voertuig kan worden geleid. Eenmaal binnen in het voertuig koppel je de SLM- of SLN kabel aan een dikkere antennekabel van het type DQM- of DQN, deze hebben een diameter van 7mm met een diameter en worden aangesloten op de transceiver in het voertuig.

Aansluitadvies

Om demping zo laag mogelijk te houden adviseren wij u om te kiezen om de dunne buitenkabel zo kort mogelijk en de dikke binnenkabel zo lang als nodig te houden. Het resultaat is een zeer goed compromis tussen demping en installatiegemak in het voertuig.
