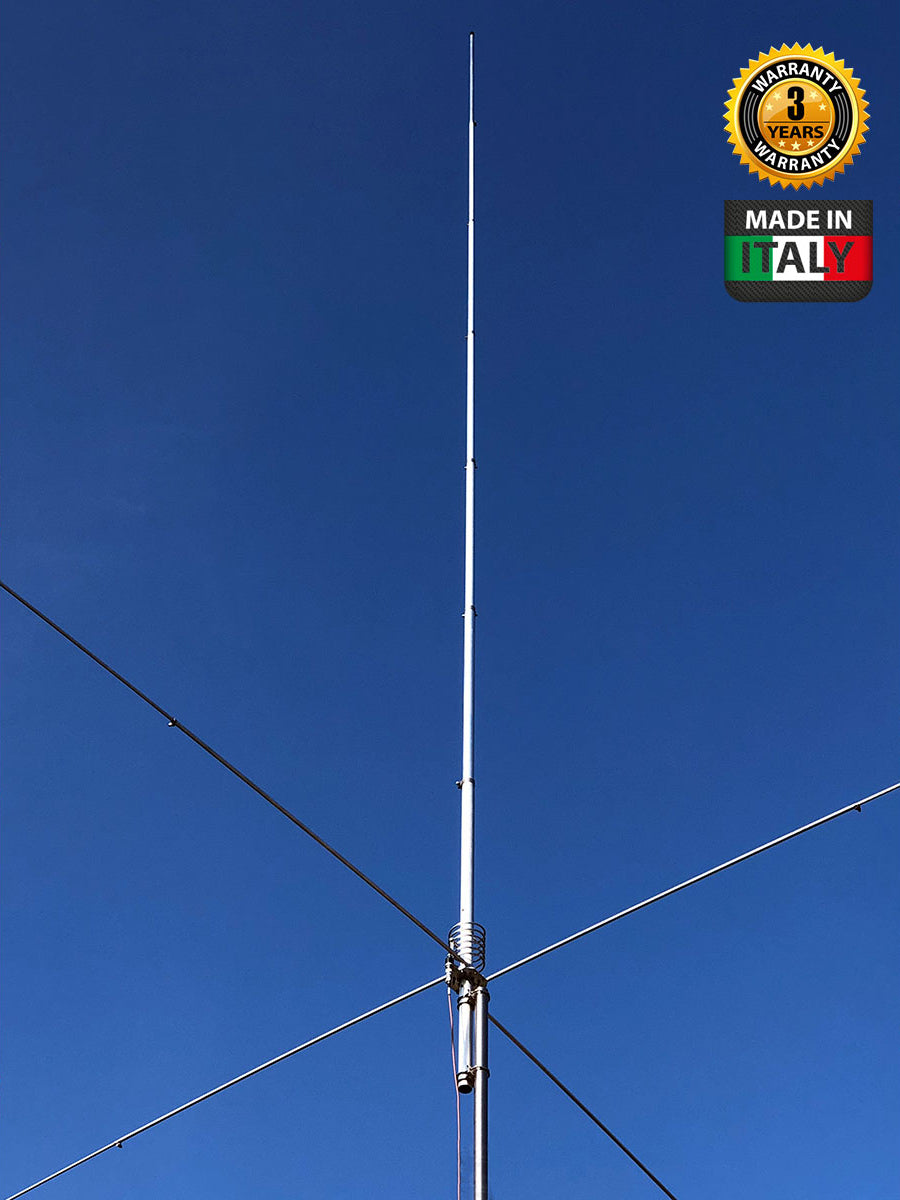

Grazioli FE10V

De Grazioli FE10V is een 5/8-golf antenne voor de 10m en 11m band, ontworpen door het Italiaanse merk Grazioli. Deze antenne combineert extreme robuustheid met hoge prestaties, ideaal voor wie hoog vermogen en een lage stralingshoek vereist. Met een vermogen van 5000W (CW) continu all-mode, biedt de FE10V unieke kenmerken die moeilijk te vinden zijn in andere antennes op de markt.

Materiaal en constructie

De FE10V is gemaakt van een hoogwaardige aluminium, magnesium en siliciumlegering genaamd AW6063-T66, wat zorgt voor uitzonderlijke weerstand door extrusie en koudtrekken. De nauwkeurige buiselementen zorgen voor een precieze koppeling met minimale speling. Het grondvlak bestaat uit vier sterke telescopische "Full-Quarter Wave" radialen van 270 cm per stuk, bevestigd met stevige klemmen en U-bouten.

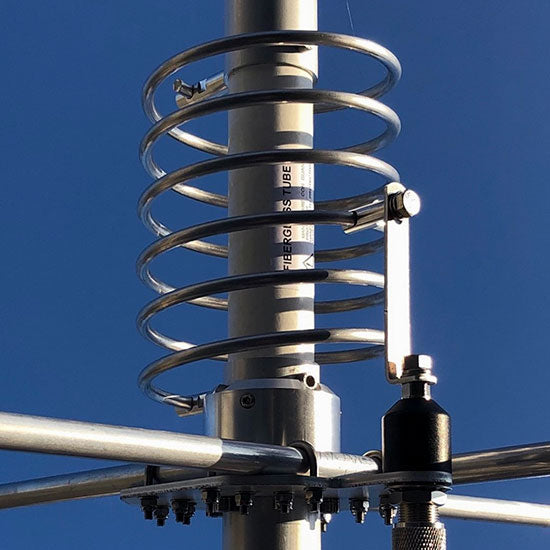

Hoge "Q" spoel

De spoel speelt een cruciale rol bij impedantie-aanpassing en maximale RF-overdracht. De hoogwaardige constructie met een L/D-verhouding van 1,3 en ver uit elkaar geplaatste spoelen levert een Q-waarde van ca. 2500 bij 28 MHz, wat bijdraagt aan maximale efficiëntie en hoog RF-vermogen.

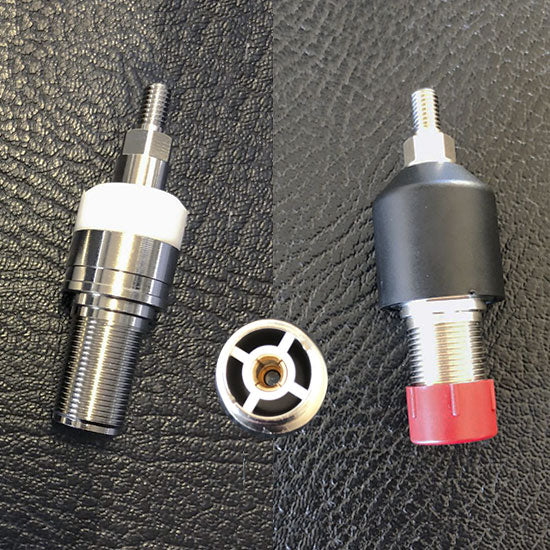

UHF-connector

De speciaal ontworpen Grazioli-connector heeft een reële impedantie van 50 Ohm en kan tot 500 MHz gebruikt worden. De body is gemaakt van vernikkeld CW614N messing met een 24K vergulde pin om oxidatie te voorkomen. Het isolerende deel is van PTFE, bekend om zijn uitstekende elektrische en thermische eigenschappen.

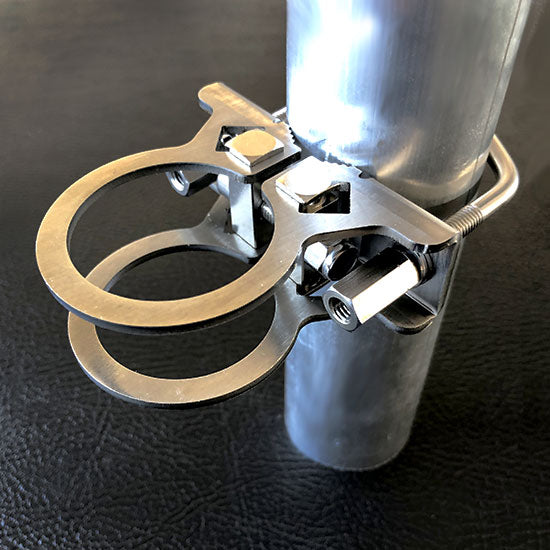

Ankerbeugel

De meegeleverde ankerbeugel is vervaardigd uit 2,5 mm dik AII1304 roestvrij staal en biedt een zeer robuust mechanisch blok wanneer bevestigd aan de antennemast.

RESONANT "Full-Quarter Wave"

Uit elektromagnetische simulaties blijkt dat dit grondvlak superieure prestaties levert, vooral in termen van de horizontale hoek van maximale straling, wat aanzienlijke verbeteringen mogelijk maakt voor DX-verbindingen over lange afstanden.
