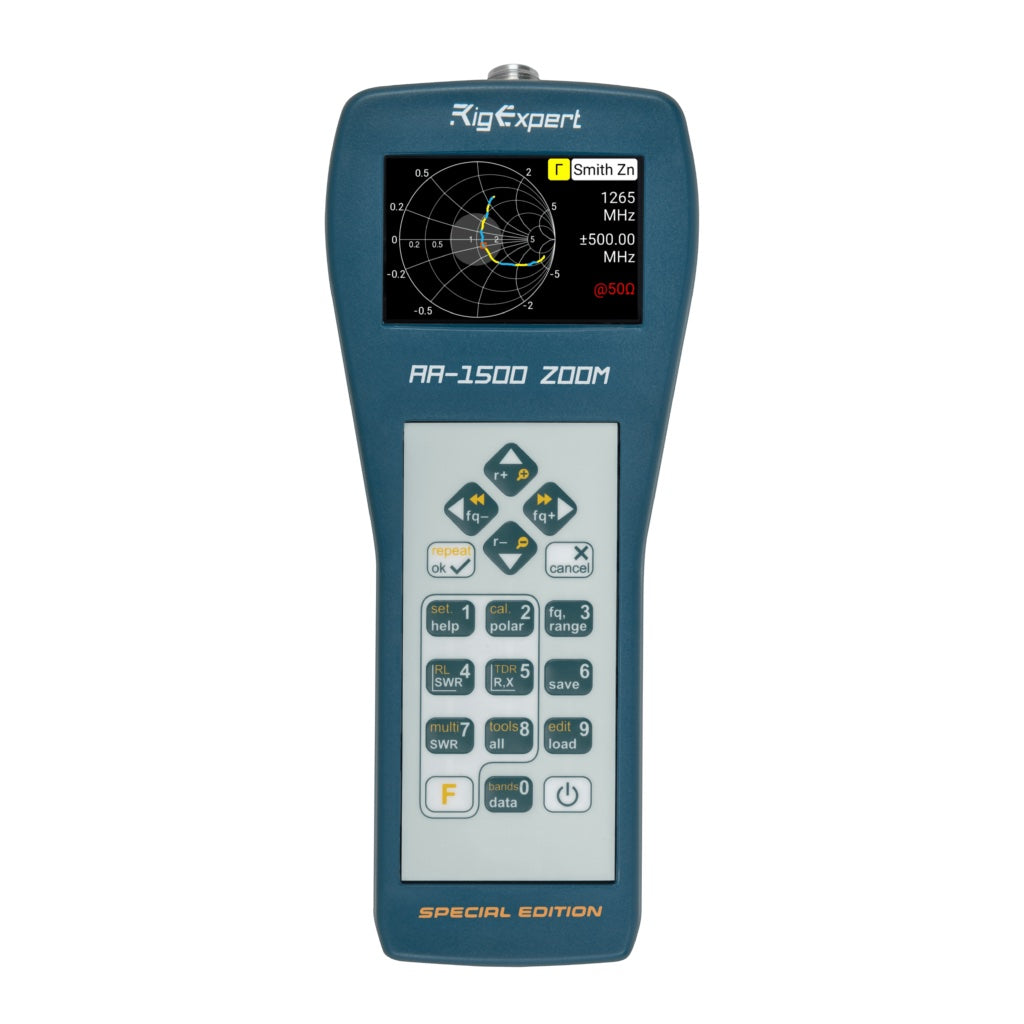

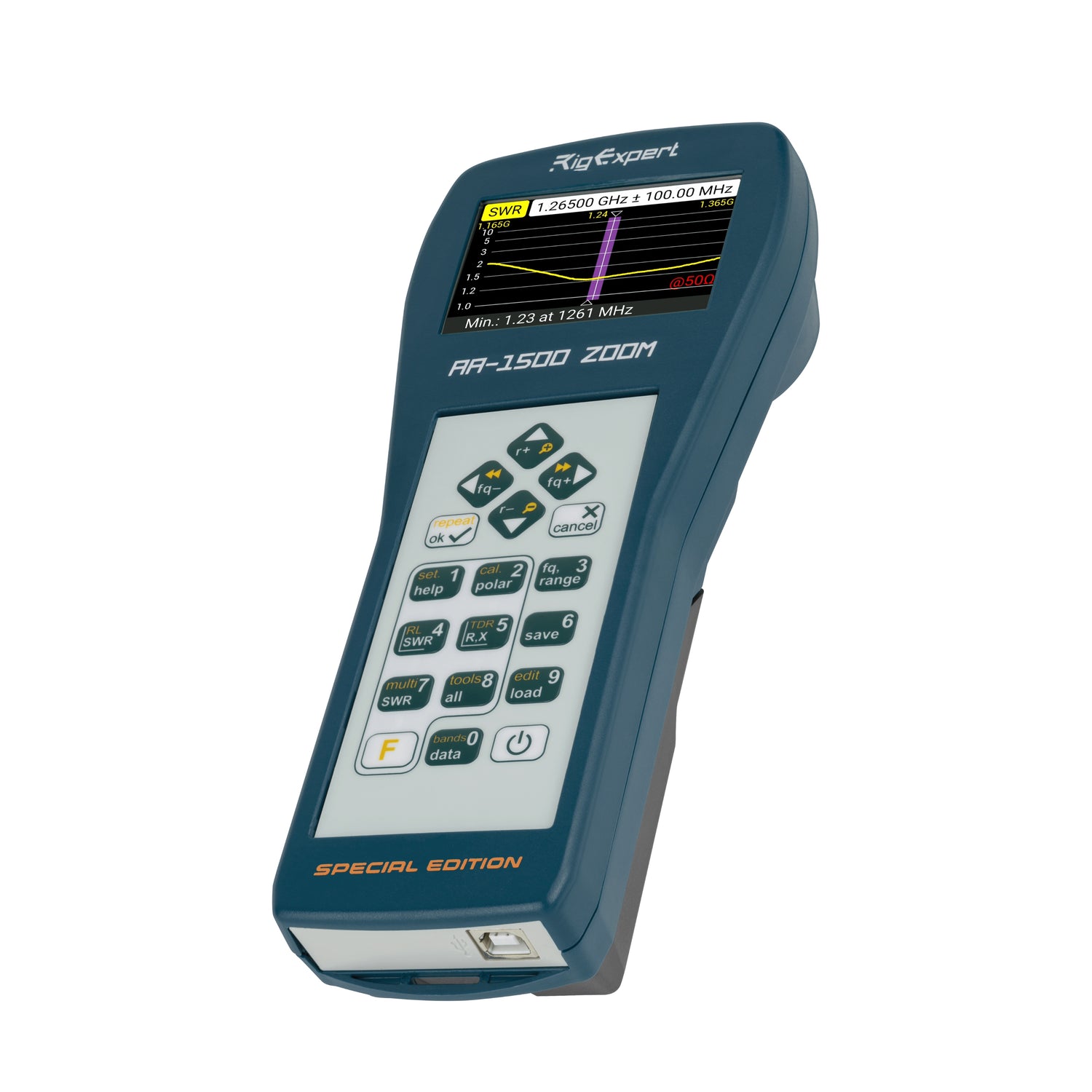

RigExpert AA-1500 ZOOM

De RigExpert AA-1500 ZOOM is een hoogwaardige antenne-analyzer met Bluetooth-functionaliteit, perfect voor het meten van SWR (staande golfverhouding), retourverlies, kabelverlies en andere belangrijke parameters van kabel- en antennesystemen. Hij biedt een breed frequentiebereik van 100 kHz tot 1500 MHz. Met de ingebouwde ZOOM-functie kunnen grafische metingen zeer nauwkeurig en gedetailleerd worden uitgevoerd. De AA-1500 beschikt tevens over een geïntegreerde Time Domain Reflectometer-modus, die helpt bij het opsporen van storingen in het systeem. Dankzij de Bluetooth Low Energy module kan de analyzer draadloos verbinding maken met een PC, laptop, tablet of smartphone. Met de AA-1500 ZOOM analyzer kunnen uiteenlopende antenne- en kabelanalyses worden uitgevoerd, waardoor hij een essentieel instrument is voor zowel radioamateurs als communicatieprofessionals.

Het controleren van een antenne

• Een antenne afstemmen op resonantie
• Vergelijking van kenmerken van een antenne voor en na een specifieke gebeurtenis (regen, orkaan, enz.)
• Coaxiale stubs* maken of hun parameters meten
• Kabeltesten en foutlocatie, meten van kabelverlies en karakteristieke impedantie
• Meten van capaciteit of inductantie van reactieve belastingen


*In microgolf- en radio frequentietechniek is een stub of resonant stub een stuk kabel of golfgeleider dat slechts aan één uiteinde is aangesloten. Stubs worden vaak gebruikt in circuits voor het afstemmen van antenne-impedanties, frequentieselectieve filters en resonantiecircuits voor UHF-elektronische oscillatoren en RF-versterkers. Een elektronische oscillator is een elektronisch circuit dat een periodiek, oscillerend elektronisch signaal produceert, vaak een sinusgolf of een blokgolf of een driehoeksgolf. Oscillatoren zetten gelijkstroom (DC) van een voeding om in een wisselstroom (AC) signaal.

Type connector:
Vorm uitgangssignaal: vierkant, 0,1 tot 200 MHz. Voor hogere frequenties worden harmonischen van het hoofdsignaal gebruikt.
Uitgangsvermogen: -10 dBm (bij 50 Ohm belasting)

Voeding

Drie 1,2V, 1800…3000 mAh, Ni-MH-batterijen, type AA
Maximaal 3 uur continu meten, max. 2 dagen in stand-bymodus wanneer volledig opgeladen batterijen worden gebruikt
Wanneer de analyzer is aangesloten op een PC of een DC-adapter met een USB-aansluiting, krijgt hij stroom van deze bronnen
