RigExpert AA-30 ZERO

De RigExpert AA-30 ZERO is een revolutionaire vector HF-antenne analyzer die hoogwaardige functionaliteit biedt tegen een ongeëvenaarde prijs. Ontworpen voor radioamateurs en doe-het-zelvers, biedt de AA-30 ZERO een frequentiebereik van 0,06 tot 30 MHz, waarmee je nauwkeurige SWR- en impedantie-metingen kunt uitvoeren. Deze analyzer is de ideale keuze voor iedereen die op zoek is naar een krachtige maar betaalbare oplossing voor het analyseren van antenne prestaties.

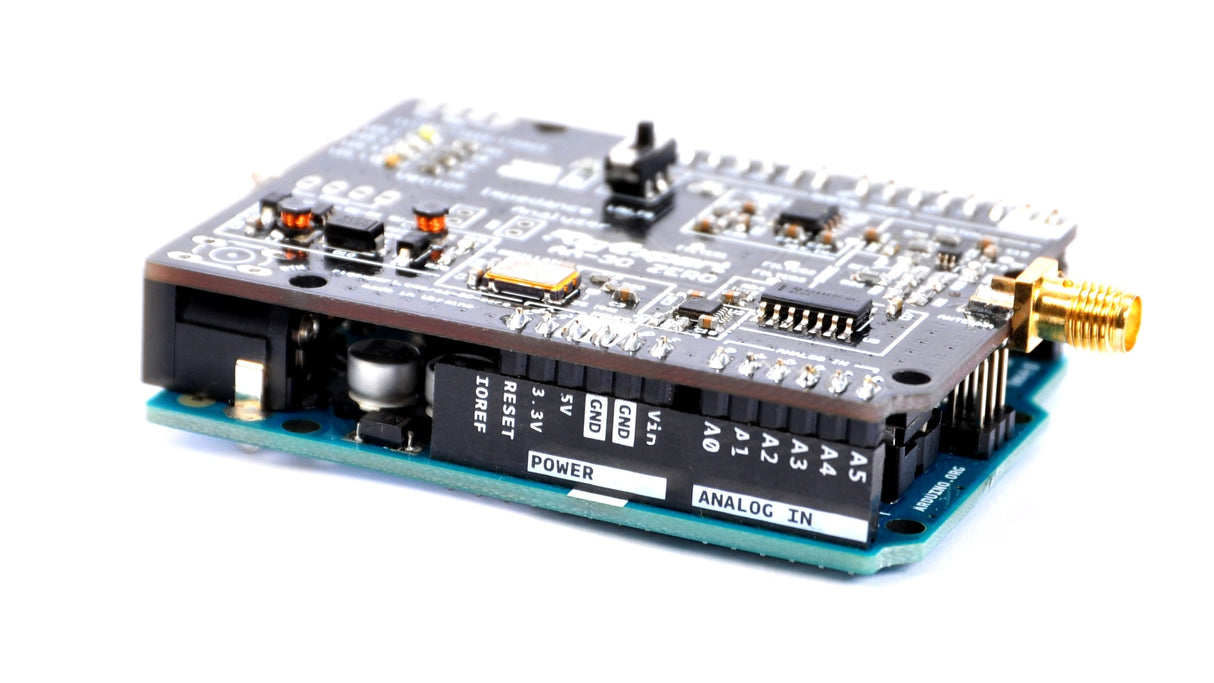

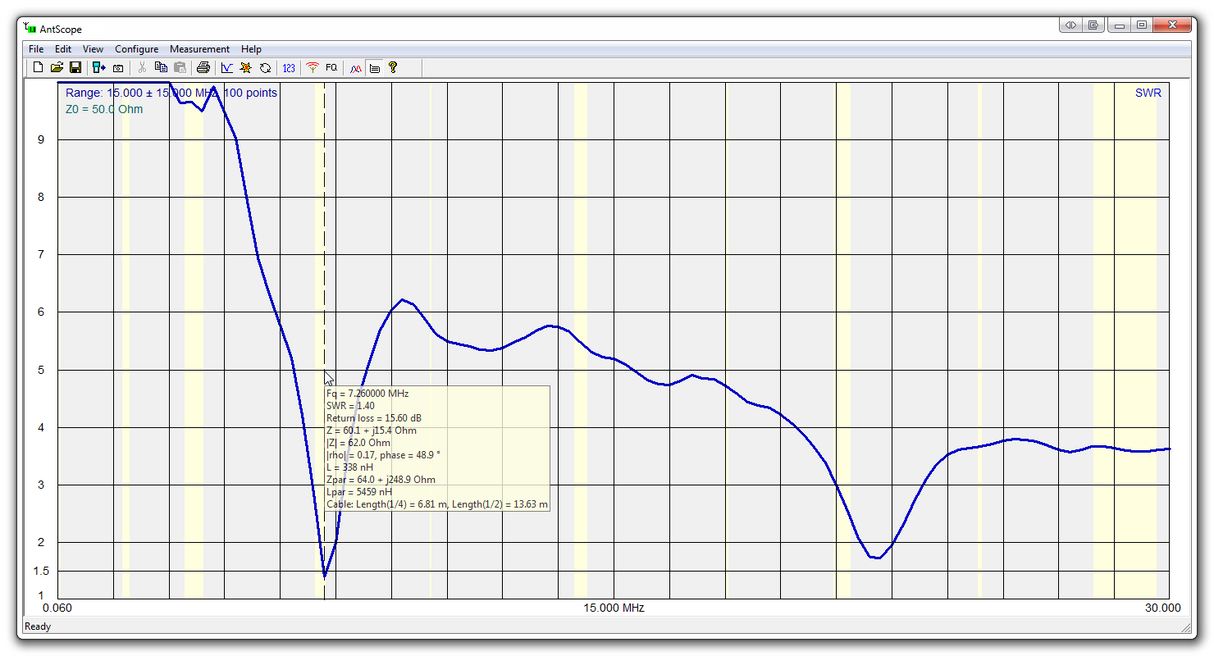

Dankzij de USB-aansluiting is de AA-30 ZERO eenvoudig te koppelen aan je PC, waarbij de gratis AntScope-software volledige ondersteuning biedt voor uitgebreide laboratoriummetingen. Voor Arduino-gebruikers biedt deze analyzer een unieke mogelijkheid om een vector-impedantie analyzer en een RF-generator toe te voegen aan hun projecten. RigExpert heeft zelfs verschillende doe-het-zelfprojecten beschikbaar gesteld op hun website, die laten zien hoe je de AA-30 ZERO kunt integreren met Arduino-boards voor nog meer maatwerk.

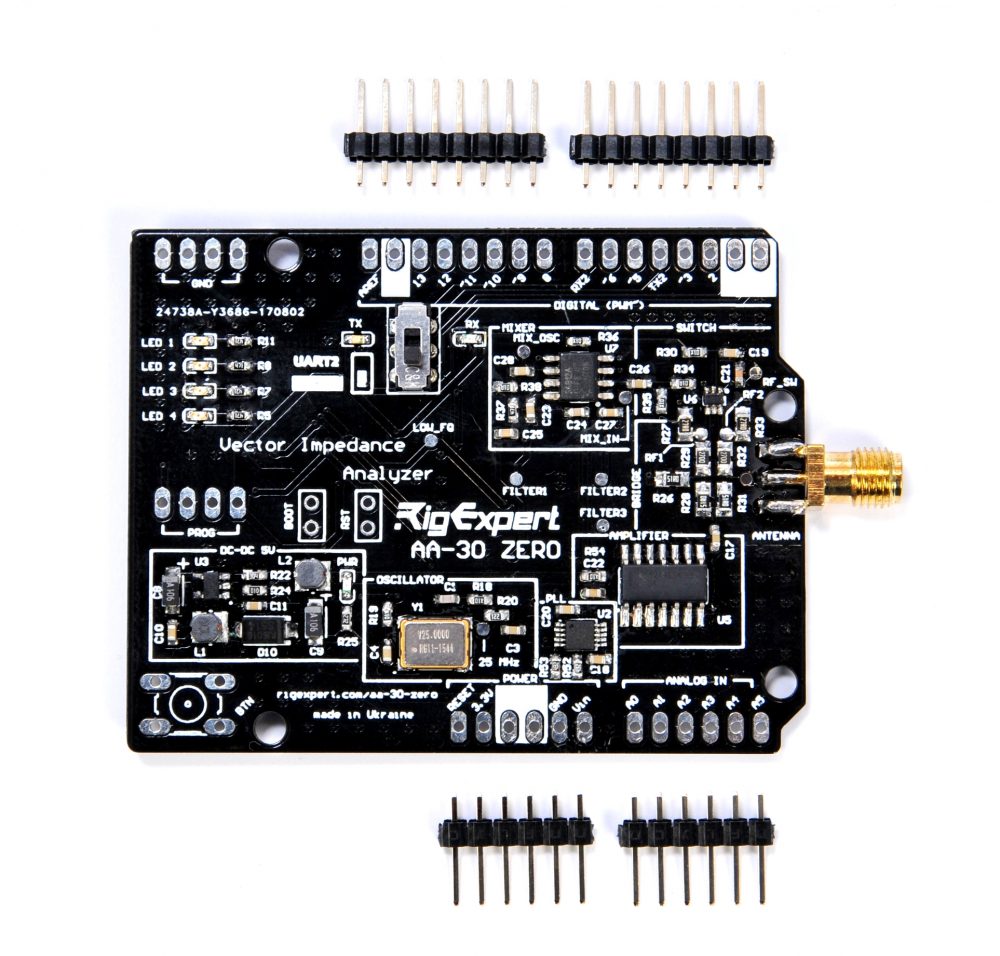

De AA-30 ZERO is niet alleen direct klaar voor gebruik, maar is ook verkrijgbaar als kit, waardoor je hem naar wens kunt aanpassen. Met zijn eenvoudige PCB-module ontwerp is de analyzer perfect voor gebruik in zelfgemaakte projecten, zoals het bouwen van een automatische antennetuner of het uitvoeren van antenne-analyses op afstand.

Aan de slag met de RigExpert AA-30.ZERO

Voordat je begint:

De RigExpert AA-30.ZERO is speciaal ontworpen voor gebruikers die op zoek zijn naar flexibiliteit, een betaalbare oplossing en een compact formaat. Dit model wordt geleverd zonder ingebouwde USB- of pin-headers, wat helpt om de kosten laag te houden. Het is de ideale keuze voor wie een meetkern zoekt om in een project te integreren.

Let op dat de AA-30.ZERO werkt op 5 Volt, vergelijkbaar met de meeste Arduino- en Arduino-compatibele boards. Zorg ervoor dat je de juiste voeding gebruikt en dat de componenten en adapters die je aansluit dezelfde bedrijfsspanning hebben als de AA-30.ZERO.

De AA-30.ZERO aansluiten op je PC

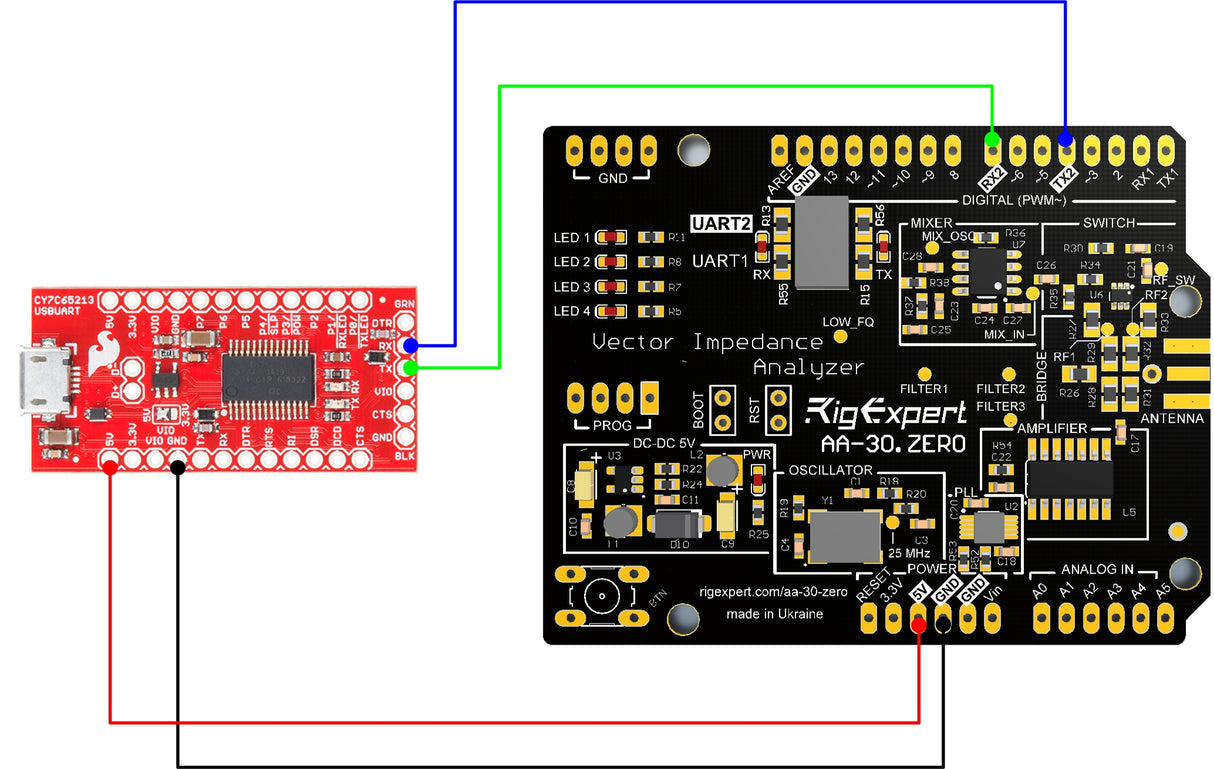

Aangezien de AA-30.ZERO geen ingebouwde USB-interface heeft, moet je een externe USB naar UART-TTL seriële converter gebruiken om verbinding te maken met de analyzer. Dit zorgt voor een betrouwbare communicatie tussen de AA-30.ZERO en je PC.

De analyzer kan communiceren met andere apparaten via twee ingebouwde UART-interfaces: UART1 (pinnen 0/TX1 en 2/RX1) en UART2 (pinnen 4/TX2 en 7/RX2). Standaard maakt de AA-30.ZERO gebruik van UART2 voor communicatie.

Door deze stappen te volgen, ben je in staat om je RigExpert AA-30.ZERO snel en eenvoudig in gebruik te nemen, of je nu werkt aan een doe-het-zelfproject of gewoon een betrouwbare analyzer nodig hebt voor je antennesystemen

De RigExpert AA-30 ZERO biedt ongeëvenaarde prestaties voor iedereen die zijn antennesystemen wil analyseren en optimaliseren. Of je nu een ervaren radioamateur bent of een doe-het-zelver, deze analyzer biedt de precisie en flexibiliteit die je nodig hebt om je projecten naar een hoger niveau te tillen.
