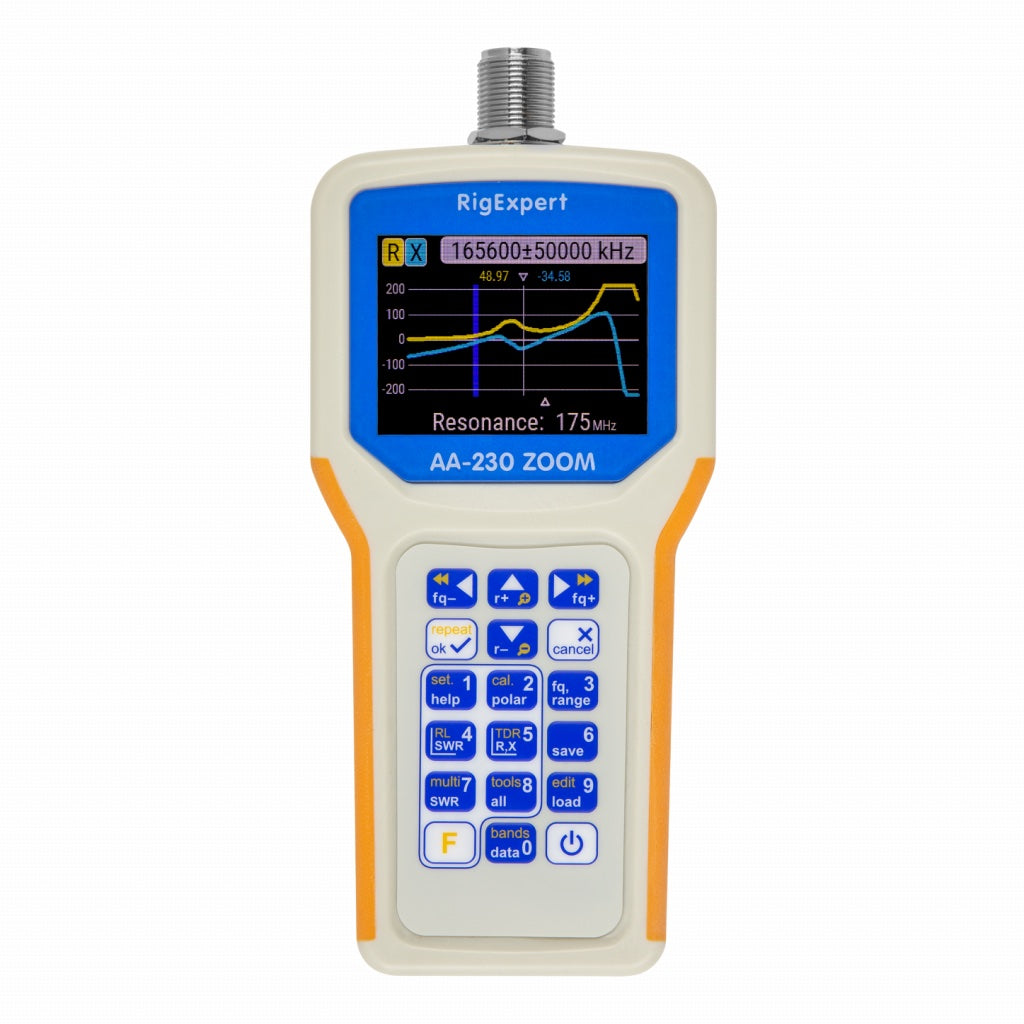

RigExpert AA-230 ZOOM

De RigExpert AA-230 ZOOM antenne analyzer is de perfecte oplossing voor het meten en analyseren van SWR, retourverlies, kabelverlies en andere essentiële parameters van je antenne- en kabelsystemen. Met een frequentiebereik van 100 kHz tot 230 MHz biedt deze analyzer een breed scala aan toepassingen, van snelle antenne checks tot gedetailleerde foutopsporing en afstemming.

De ingebouwde ZOOM-functie maakt het mogelijk om grafische metingen nauwkeurig en effectief weer te geven, waardoor je snel inzicht krijgt in de prestaties van je antennesystemen. Daarnaast is de Time Domain Reflectometer (TDR) modus ideaal voor het lokaliseren van storingen in voedingslijnen, wat bijdraagt aan een efficiënte probleemoplossing.

De RigExpert AA-230 ZOOM is ontworpen met gebruiksgemak in gedachten. Het waterdichte toetsenbord en het heldere kleuren TFT-scherm zorgen voor een intuïtieve bediening, zelfs in uitdagende omgevingen. Met bluetooth v4.0 connectiviteit kun je eenvoudig draadloos verbinding maken met je Android-apparaat, wat het delen en analyseren van meetgegevens nog gemakkelijker maakt.

Deze analyzer is ideaal voor een breed scala aan toepassingen, waaronder het afstemmen van antennes, het vergelijken van antenne prestaties onder verschillende omstandigheden (zoals na een storm of regenbui), het meten van coaxiale stubs, en het uitvoeren van kabeltesten en foutlocaties. Met de mogelijkheid om capaciteit en inductantie van reactieve belastingen te meten, biedt de AA-230 ZOOM alles wat je nodig hebt voor nauwkeurige en betrouwbare metingen.

Display weergave:

• SWR op enkele of meerdere frequenties

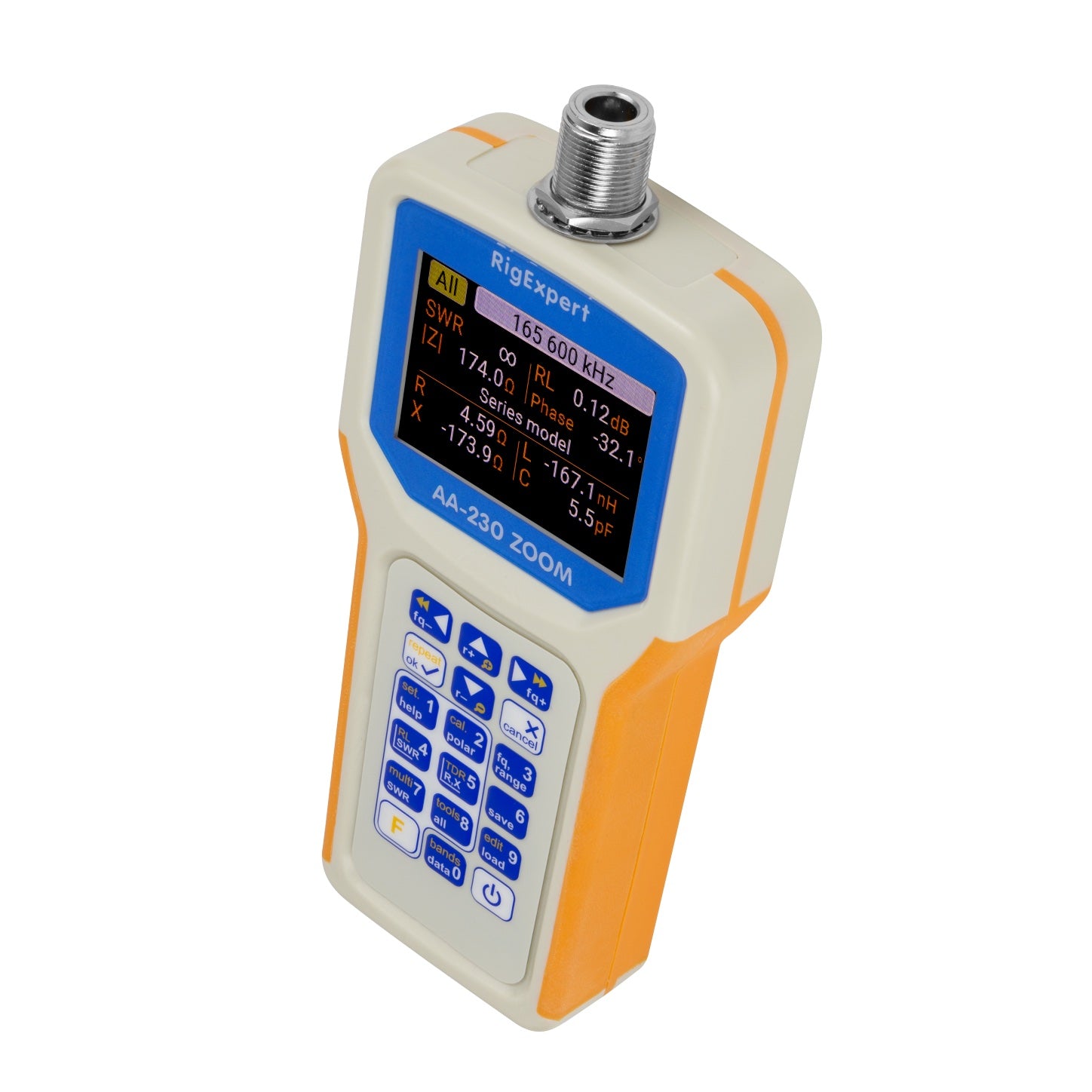

• SWR, retourverlies, R, X, Z, L, C bij enkele frequentie

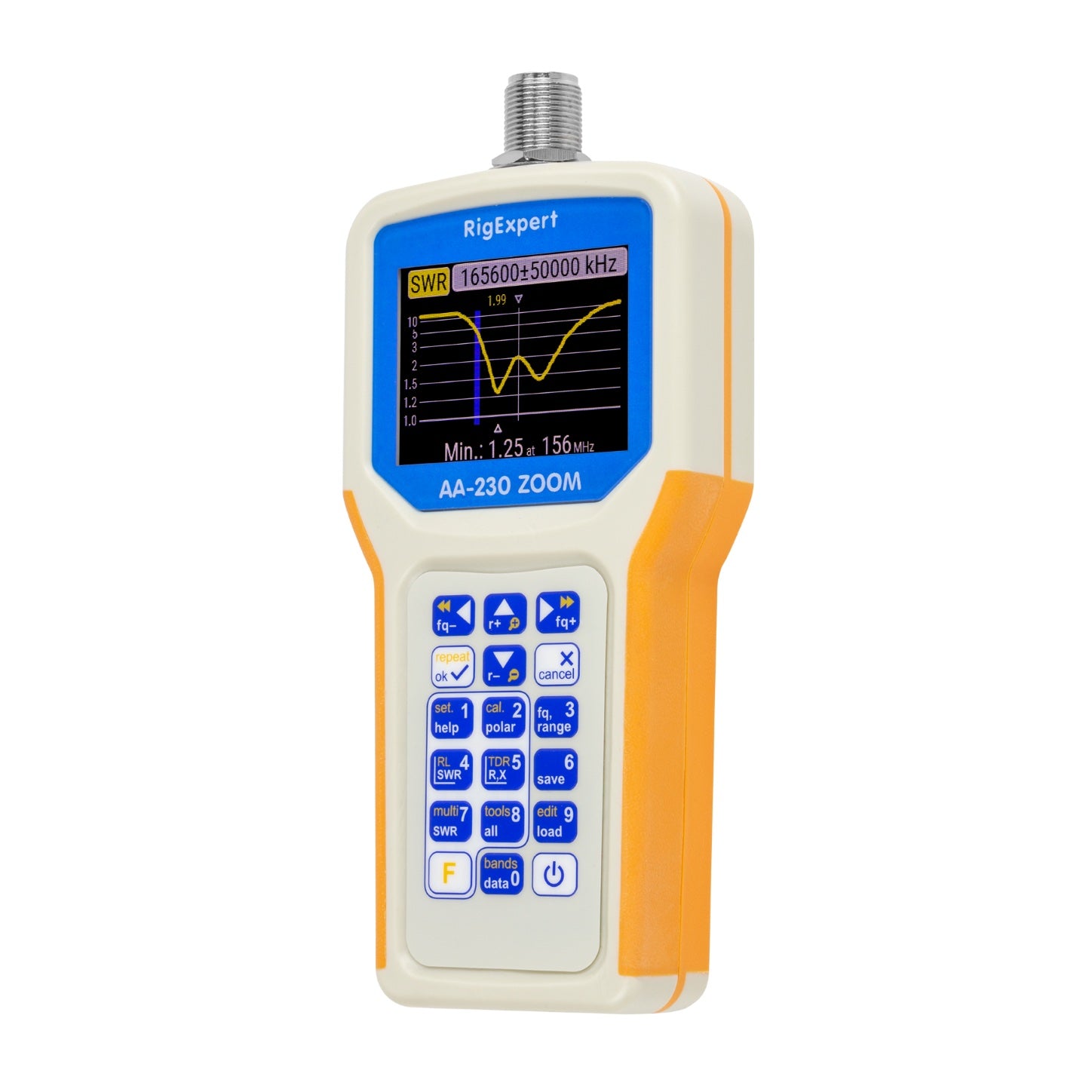

• SWR-grafiek, 20 tot 500 punten
• R, X-grafiek, 20 tot 500 punten

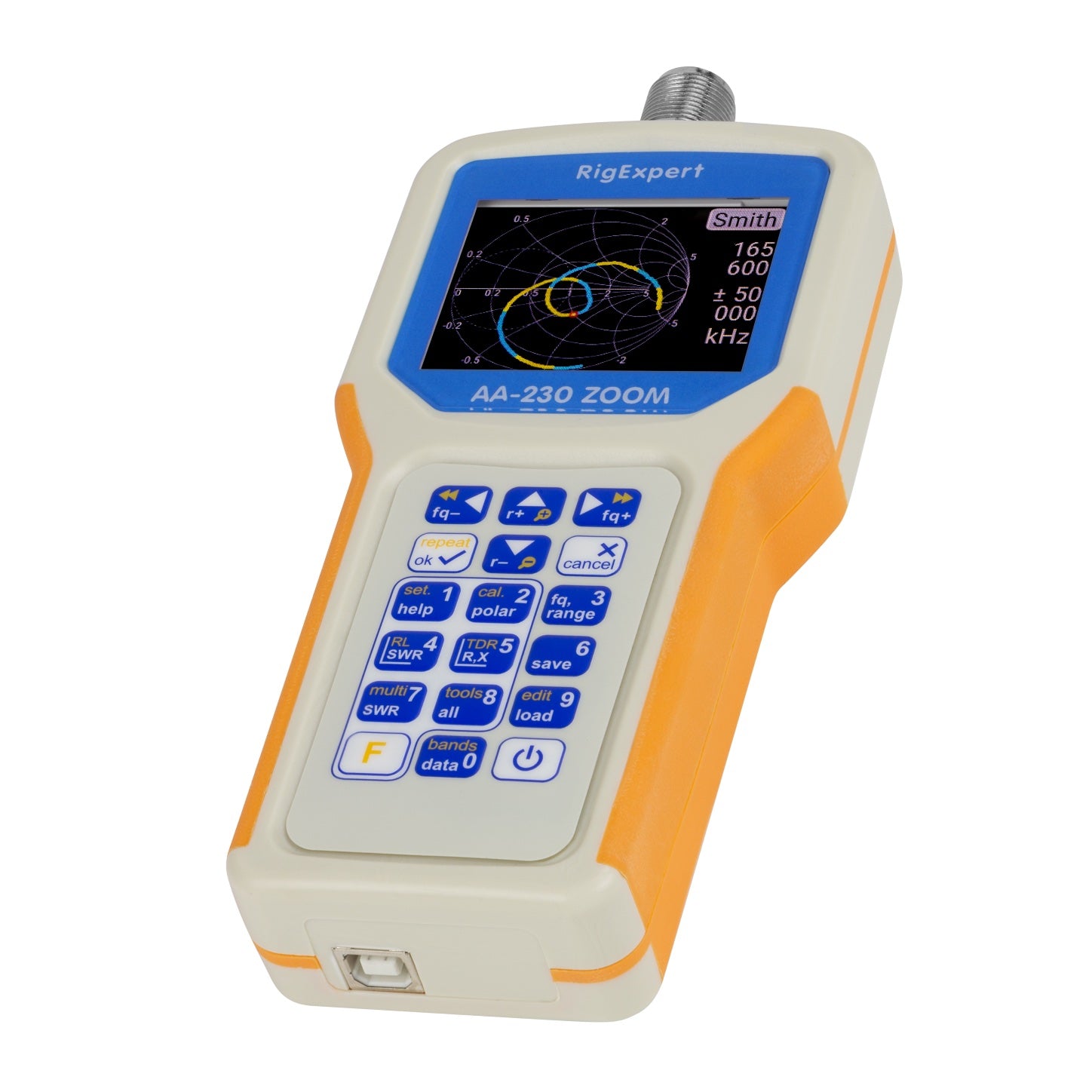

• Smith-diagram, 20 tot 500 punten

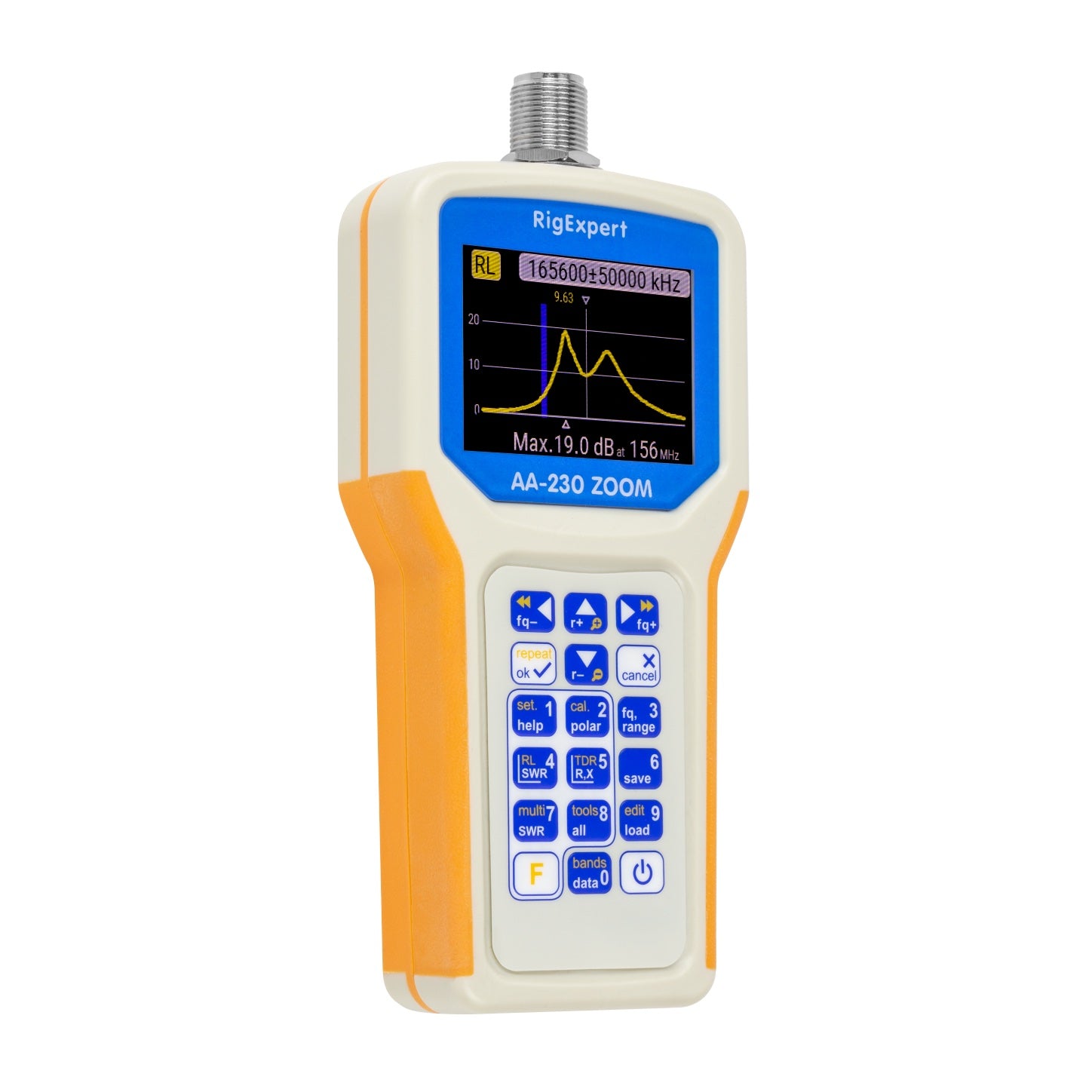

• Grafiek voor retourverlies, 20 tot 500 punten
• TDR-diagram (Time Domain Reflectometer)
• Kabelgereedschap (verlies en karakteristieke impedantie)
• Optionele open-short-load kalibratie.
• 100 slots om meetresultaten op te slaan

RF-uitgang

• Vorm uitgangssignaal: vierkant
• Uitgangsvermogen: -10 dBm (bij 50 ohm belasting)

Stroom

• Vier 1.5V alkaline batterijen, type AAA
• Maximaal 4 uur continu meten, max. 2 dagen in stand-bymodus wanneer volledig opgeladen batterijen worden gebruikt
• Wanneer de analysator is aangesloten op een pc of een DC-adapter met USB-aansluiting, krijgt hij stroom van deze bronnen
