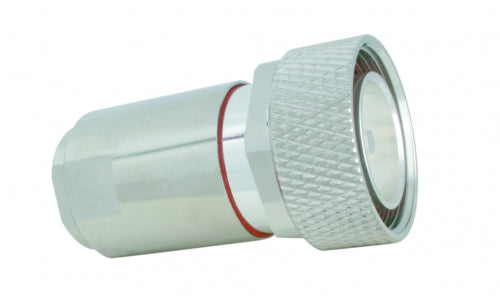

SSB 7-16 DIN Male Ecoflex-15 (Plus)

De 7-16DIN Male clamp connector van SSB is ideaal voor Ecoflex-15, Ecoflex-15 Plus en LMR 600 coaxkabels. Deze solderless connector is eenvoudig te monteren en biedt uitstekende prestaties met een PTFE isolator en rubberen afdichting. Met een vernikkelde afwerking, RoHS-conformiteit, en een IP 65 beschermingsklasse, is hij geschikt voor diverse omstandigheden. Hij ondersteunt frequenties tot 6 GHz, heeft een impedantie van 50 Ohm, en biedt lage contactweerstanden en hoog retourverlies voor betrouwbare verbindingen. Perfect voor professionele toepassingen in telecommunicatie.

Kenmerken van de 7/16DIN Male clamp connector

• Type connector: 7/16DIN clamp
• Geschikt voor: Ecoflex-15 / Ecoflex-15 Plus / LMR 600
• Isolator: PTFE
• Pakking: Rubber
• O-ring: Rubber
• DPakking in pasvlak Silicone
• Oppervlakte: vernikkeld
• Metalen onderdelen excl. pin CuZn39Pb3
• Pin (diamagnetisch) versilbert / verzilverd
• Bedrijfstemperatuur -45°C / +155°C
• RoHs-conform Norm: IEC 60 169-4
• eschermingsklasse IP 65
• Werkspanning ≤ 1000 V RMS
• mpedantie 50 Ohm
• Isolatieweerstand ≥ 10 GΩ
• Frequentie tot 6 GHz
• Innerlijke contactweerstand ≤ 0,4 mΩ
• Buitenste contactweerstand ≤ 1,5 mΩ
• Koppeling koppel: 25-35 Nm
• Retourverlies:
  • ≤ -45,9dB@1GHz
  • ≤ -36,3dB@3GHz
  • ≤ -28,3dB@7,5GHz
• Insteekverlies: ≤ 0,05 dB
• Gewicht 146g

Montage informatie

• Binnengeleider: klemmen / Inner conductor: to clamp
• Buitengeleider: schroeven / Outer conductor: to screw
