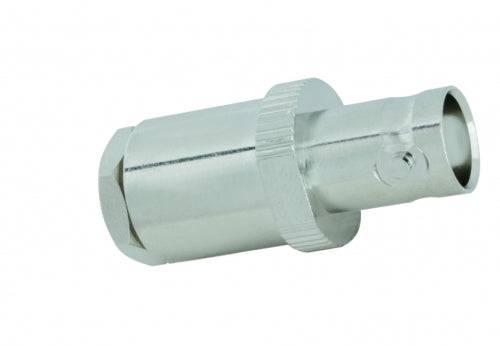

SSB BNC-Female clamp Aircell-7

De BNC-Female clamp connector van SSB is geschikt voor Aircell 7, H2007 en Highflexx 7 coaxkabels. Deze connector heeft een PTFE isolator en rubber afdichtingen. Met een vernikkeld oppervlak en metalen onderdelen van CuZn39Pb3, biedt hij robuuste prestaties bij bedrijfstemperaturen van -55°C tot +155°C. De connector is RoHs-conform en voldoet aan de IEC 61 169-8 norm, met een beschermingsklasse van IP 54. Hij heeft een impedantie van 50 Ohm, een isolatieweerstand van ≥ 10 GΩ en kan frequenties tot 3 GHz aan. De connector weegt 37 gram en zorgt voor minimaal signaalverlies en een lage contactweerstand.

Kenmerken BNC-Female clamp connector

• Type: BNC-Female clamp connector
• Geschikt voor: Aircell 7 / H2007 / Highflexx 7
• Isolator PTFE
• Pakking: Rubber
• O-ring: Rubber
• Oppervlakte: vernikkeld
• Metalen onderdelen excl. pin CuZn39Pb3
• Pin (diamagnetisch) CuZn39Pb3
• Bedrijfstemperatuur -55°C / +155°C
• RoHs-conform
• Norm: IEC 61 169-8
• Beschermingsklasse IP 54
• Werkspanning ≤ 500 V RMS
• Impedantie 50 Ohm
• Isolatieweerstand ≥ 10 GΩ
• Frequentie tot 3 GHz
• Innerlijke contactweerstand ≤ 1,5 mΩ
• Buitenste contactweerstand ≤ 1,0 mΩ
• Bedrijfsspanning: ≤ 500 V RMS
• Insteekverlies: ≤ 0,05 dB
• Gewicht 37 gram

Montage

• Binnengeleider: solderen / Inner conductor: to solder
• Buitengeleider: schroeven / Outer conductor: to screw
