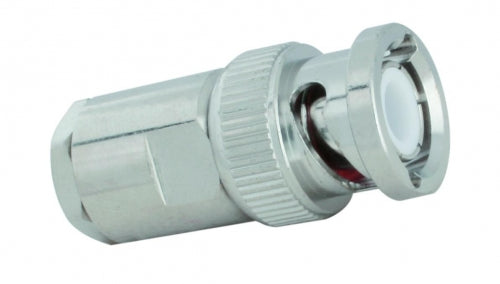

SSB BNC-Male Aircell-5/RG58

De BNC-Male connector van SSB is ontworpen voor Aircell 5 en RG58 coaxkabels. Met een PTFE isolatiehuls en siliconen afdichting biedt deze connector betrouwbare prestaties en duurzaamheid. Hij heeft een vernikkeld oppervlak en CuZn39Pb3 metalen onderdelen. De connector voldoet aan de RoHS-normen en heeft een IP 40 beschermingsklasse. Met een impedantie van 50 Ohm en een frequentiebereik tot 2 GHz, is hij ideaal voor verschillende toepassingen. De connector biedt een lage contactweerstand en minimaal signaalverlies.

Kenmerken  SSB BNC-Male connector

• Norm: 60529
• Type: BNC-Male connector
• Geschikt voor: Aircell-5 en RG58
• Isolatiehuls / isolator PTFE
• Afdichtingsmateriaal plugvlak / pakking in contravlak siliconen / siliconen
• Oppervlakte: vernikkeld
• Metalen onderdelen excl. pin CuZn39Pb3
• Bedrijfstemperatuur -30 ° C / + 100 ° C
• RoHs norm
• Norm: 60529
• Beschermingsklasse IP 40
• Bedrijfsspanning ≤ 500 V RMS
• Impedantie 50
• Isolatieweerstand ≥ 5 GΩ
• Frequentie tot 2 GHz
• Innerlijke contactweerstand ≤ 3 mΩ
• Buitenste contactweerstand ≤ 2 mΩ
• Retourverlies:
  • ≤ -45,1dB @ 0,5GHz
  • ≤ -32,3 dB @ 1 GHz
  • ≤ -20,8dB @ 3GHz
• Insteekverlies: ≤ 0,05 dB


Montage

• Binnengeleider: solderen / Inner conductor: to solder
• Buitengeleider: schroeven / Outer conductor: to screw
