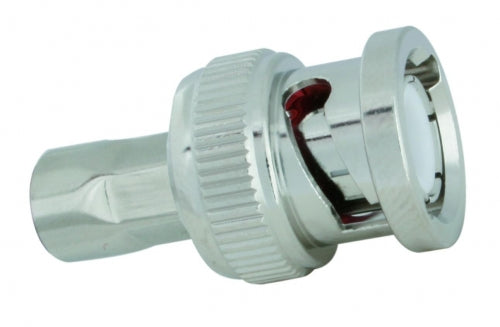

SSB BNC-Male crimp Aircell-5/RG58

Deze BNC-Male crimp connector van SSB Electronic is geschikt voor de Aircell 5 coax en past ook op RG58 coaxkabel.

Kenmerken SSB BNC-Male crimp connector 70-7721

• Type: BNC-Male crimp


• Geschikt voor: Aircell 5 / H2005 / LMR 200 / RG58


• Isolatiehuls: PTFE


• Afdichtingspakking in contravlak: siliconen


• Oppervlakte: vernikkeld


• Metalen onderdelen excl. pin CuZn39Pb3


• Pin (diamagnetisch): verguld


• Bedrijfstemperatuur -45 ° C / + 155 ° C


• RoHs-conform


• Norm: 169-8form


• Beschermingsklasse IP 40


• Bedrijfsspanning ≤ 500 V RMS


• Impedantie / Impedantie 50


• Isolatieweerstand ≥ 5 GΩ


• Frequentie tot / Frequentie tot 4 GHz


• Innerlijke contactweerstand ≤ 1,5 mΩ


• Externe contactweerstand ≤ 1,0 mΩ


• Gewicht 8 gram


• Karakteristieke impedantie: 50


• Retourverlies:



  • ≤ -45,1dB @ 0,5GHz


  • ≤ -32,3 dB @ 1 GHz


  • ≤ -20,8dB @ 3GHz






• Toevoegingsverlies: ≤ 0,05 dB

Montage informatie:

• Crimp pin hole: 1,15mm diameter


• Solder hole: 1,2mm diameter


• Krimpring: 6,3 x 0,5 mm diameter


• Binnengeleider: solderen / Inner conductor: to solder


• Buitengeleider: krimpen / Outer conductor: to crimp













•


•


•

Inhoud verpakking

• 1x SSB BNC-Male crimp connector
