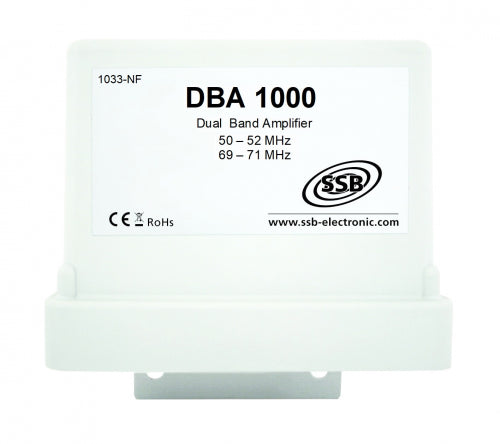

SSB DBA 1000

De DBA 1000 van SSB-Electronic is een geluidsarme en groot signaal-bestendige mast voorversterker. Het wordt gebruikt om de ontvangsteigenschappen van amateurradiostations in de 6m- en 4m-band te verbeteren. Het is bijzonder geschikt voor dual band antennes 4m + 6m met slechts één voedingslijn. Om onderlinge interferentie met signalen uit de twee frequentiebereiken te voorkomen, is de DBA 1000 uitgevoerd met aparte versterkertrappen, die aan de in- en uitgang van het apparaat met diplexerschakelingen zijn verbonden. Door de reeds ingebouwde diplexer is er slechts één RF-bus nodig om de (dual-band) antenne en de afleidingskabel aan te sluiten. De voorversterker is voorzien van een zend- en ontvangstschakelaar.

De automatische zend/ontvangst omschakeling (VOX) schakelt de versterker uit bij het zenden en weer aan bij het ontvangen. Het maximaal schakelbare vermogen is 100 Watt. Bij hogere vermogens wordt de versterker met behulp van een sequencer aangestuurd en van spanning voorzien. Bij gebruik van een sequentiebesturing is het maximaal overdraagbare zendvermogen 750 Watt PEP en 750 Watt met CW / FM / WSJT. Deze versterker kan via de coaxkabel via zijn uitgang op afstand van voedingsspanning worden voorzien. Als alternatief kan de lokale stroomvoorziening via de UHF-Aansluiting met een aparte lijn worden verzorgd. Bij gebruik van de VOX-schakeling moet deze versterker tijdens bedrijf een permanente voeding hebben. Het kan lokaal of op afstand worden geleverd. De ingang en uitgang van deze versterker zijn beveiligd met amplitudebegrenzers om een ​​hoge mate van bedrijfszekerheid te garanderen.

Het ingangs- en uitgangscircuit van de SSB DBA-1000 versterker is zo gedimensioneerd dat beide aansluitingen een exacte impedantie van 50 ohm hebben met zeer lage denkbeeldige componenten. Dit zorgt ervoor dat het antennesysteem wordt belast met echt 50 Ohm en dat de parameters van het systeem niet worden gewijzigd. Bij de momenteel meest gebruikte sterk geoptimaliseerde smalband antennes is het van groot belang dat ze worden afgesloten met echte 50 Ohm. Een mismatch aan de ingang van de gebruikte voorversterker kan leiden tot een verandering in de parameters van dergelijke antennes, waardoor winst wordt gederfd en de richtingskarakteristiek wordt beïnvloed.

Montage tips voor de  DBA-1000

De DBA 1000 voorversterker wordt geleverd met de meegeleverde klemmen om direct bevestigd te worden aan de antennemast in de buurt van de antenne. De aansluitbussen moeten naar beneden wijzen, anders

kan regenwater in het apparaat komen. Om de aan te sluiten versterkers moeten coaxkabels gebruikt worden met weinig verlies zoals bijvoorbeeld Ecoflex 10 of Ecoflex 15. De antenne-ingang ("ANT"-Aansluiting) van de versterker moet zo kort mogelijk zijn voor aansluiting op de antenne. De uitgang ("TRX"-aansluiting) is aangesloten op de antenne aansluiting van de zendontvanger.

Deze versterker is voorzien van een UV-bestendige, weerbestendige behuizing en N-bussen. Thermisch verzinkte klemmen en montagemateriaal van roestvrij staal zijn bij de levering inbegrepen.
