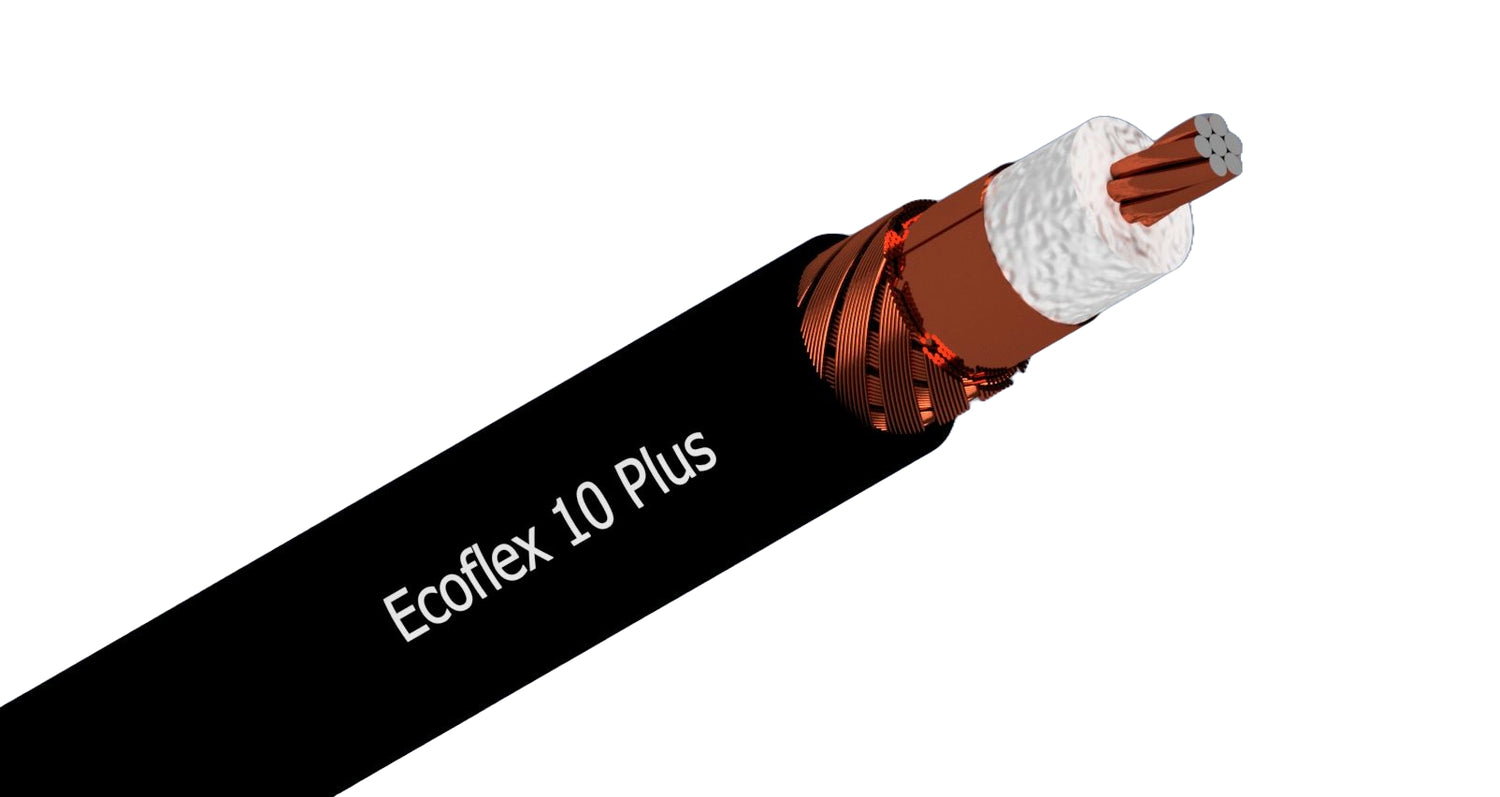

SSB Ecoflex-10 Plus

De SSB Ecoflex 10 Plus is een zeer flexibele coaxkabel met laag verlies, ideaal voor frequenties tot 8 GHz. Door de geavanceerde productietechnieken en het gebruik van een PE-LLC diëlektricum met meer dan 70% foam-rating, biedt deze kabel uitzonderlijk lage dempingswaarden.

De hoge flexibiliteit wordt bereikt door een hybride CCA-binnengeleider, bestaande uit zeven met koper beklede aluminiumdraden. Deze combinatie van koper en aluminium zorgt voor uitstekende elektrische geleidbaarheid en een licht gewicht. Een speciaal fabricageproces comprimeert, kalibreert en coat de binnengeleider continu, wat resulteert in optimale demping, retourverlies en stabiele impedantieaanpassing.

Daarnaast biedt de Ecoflex 10 Plus een dubbele afscherming: een overlappende koperfolie en extra blanke koperdraden met 75% dekking, wat resulteert in een hoge afschermingsdemping van meer dan 90dB bij 1GHz. De koperfolie is voorzien van een PE-coating om scheuren te voorkomen bij korte buigradii. De UV-gestabiliseerde zwarte PVC-mantel zorgt voor extra duurzaamheid.

Voor een snelle en eenvoudige installatie is er een hoogwaardige, soldeerloze N-Male connector beschikbaar, die zonder speciaal gereedschap in enkele minuten gemonteerd kan worden. Deze connector is onderdeel van ons uitgebreide assortiment aan connectoren en verloopstukken.

Belangrijkste eigenschappen

• Mantelmateriaal volgens DIN EN 50290-2-22 (VDE
  0819), compound type TM 52 (HD 624.2)

• Vlam vertagend volgens IEC 60332-1-2

• RoHS compliant (Directive 2011/65/EC & 2015/863/

• EU RoHS 3)

• UV-bestendig

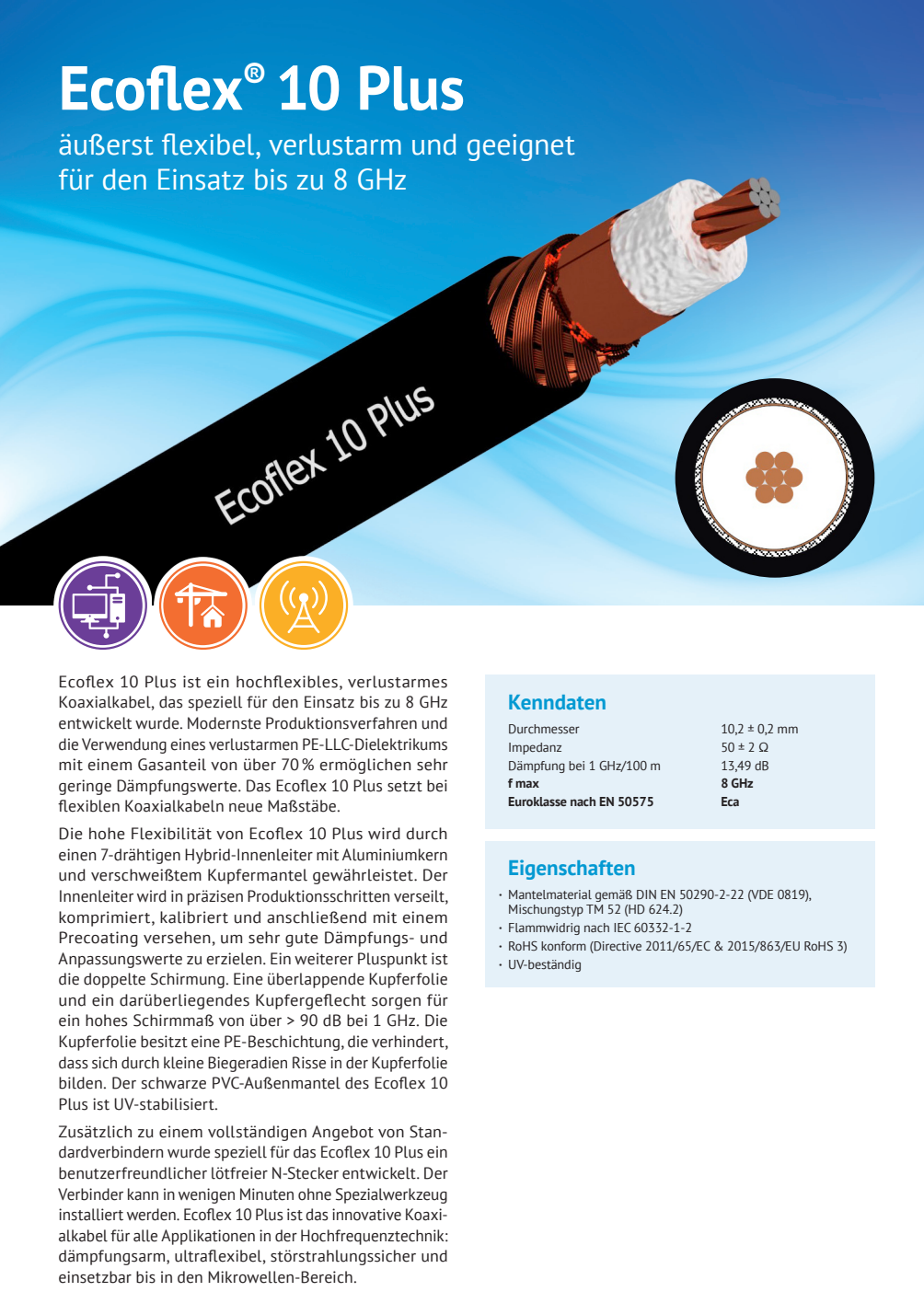

SSB Ecoflex 10 Plus is an extremely flexible, low loss coaxial cable designed to use in the frequency range up to 8 GHz. Advanced manufacturing techniques
combined with the use of a low loss PE-LLC dielectric with a foaming rate of more than 70% result in very low attenuation values, which set standards
among flexible coaxial cables.

The high flexibility of Ecoflex 10 Plus results from a hybrid CCA inner conductor containing 7 stranded copper-clad aluminium wires. Each wire has an
aluminium core covered by copper cladding which combines copper‘s good electrical conductivity and aluminium‘s light weight. During a special manufacturing process the inner conductor is continuously compressed, calibrated and then pre-coated to achieve good attenuation, good return loss values and stable impedance matching. Another
advantage of Ecoflex 10 Plus is its double shielding: an overlapping copper foil and an additional shield braiding of bare copper wires with 75 % coverage ensure a high screening attenuation of > 90 dB at 1 GHz. The copper foil has an applied PE
coating which prevents foil cracking due to short radius bends. The black PVC jacket of Ecoflex 10 Plus is UV-stabilized.
For the easier installation of this cable, a special high quality solderless N male connector has been developed in addition to a full range of available standard connectors. It can be assembled in a few minutes without special tools. Ecoflex 10 Plus is the Ecoflex® 10 Plus ultraflexible, low loss and suitable for use up to 8 GHz
right choice, when a highly flexible, light, low loss and microwave rated cable is required. It can be used for numerous RF applications.
