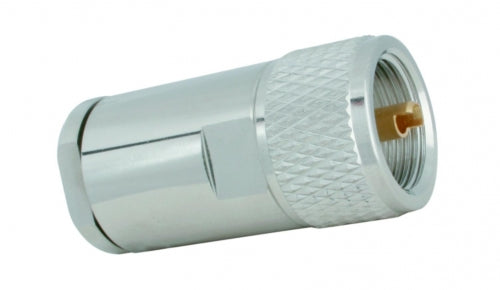

SSB UHF-Male Pro clamp Aircom/Ecoflex-10/Plus

De UHF-Male Pro clamp connector van SSB is perfect geschikt voor Aircom en Ecoflex 10 coaxkabels. Deze connector biedt een betrouwbare verbinding door de binnengeleider te solderen en de buitengeleider te schroeven. Met een PTFE isolatiehuls en rubberen compressieafdichting, garandeert deze connector duurzaamheid en prestaties. De vernikkelde afwerking en CuZn39Pb3 metalen onderdelen zorgen voor een lange levensduur. Met een IP 67 beschermingsklasse en een bedrijfstemperatuur van -55 °C tot +155 °C is hij geschikt voor diverse omgevingen. RoHS-conform en met een impedantie van 50 Ohm, biedt deze connector een frequentiebereik tot 200 MHz en een betrouwbare werking.

Kenmerken SSB UHF-Male Pro clamp

• Connector UHF-Male
• Te gebruiken voor: Ecoflex-10 en Aircom Plus
• Isolatiehuls: PTFE
• Compressieafdichting:r\ubber
• Oppervlakte: vernikkeld
• Metalen onderdelen excl. pin CuZn39Pb3
• Pin (diamagnetisch) CuZn39Pb3
• Bedrijfstemperatuur -55 ° C / + 155 ° C
• Gewicht 44gram
• RoHs-conform Norm: IEC 169-12
• Beschermingsklasse IP 67
• Bedrijfsspanning ≤ 750 V RMS
• Impedantie 50 Ohm
• Isolatieweerstand ≥ 5 GΩ
• Frequentie tot 200 MHz
• Innerlijke contactweerstand ≤ 5mΩ
• Buitenste contactweerstand ≤ 5mΩ
• Koppelingstourque: 4-6 Nm
• Impedantie: 50Ω
• Terugkeer verlies:
  • ≤ -23,6dB@1GHz
  • ≤ -30,4dB@500MHz
  • ≤ -32.4dB@200MHz
• Insteek verlies: ≤ 0,05 dB
• Gewicht 44 gram

Montage

• Binnengeleider: solderen / Inner conductor: to solder
• Buitengeleider: schroeven / outer conductor: to screw
