SWR Antenne afstelset

SWR pakket – Nauwkeurige afstelling voor je CB-antenne

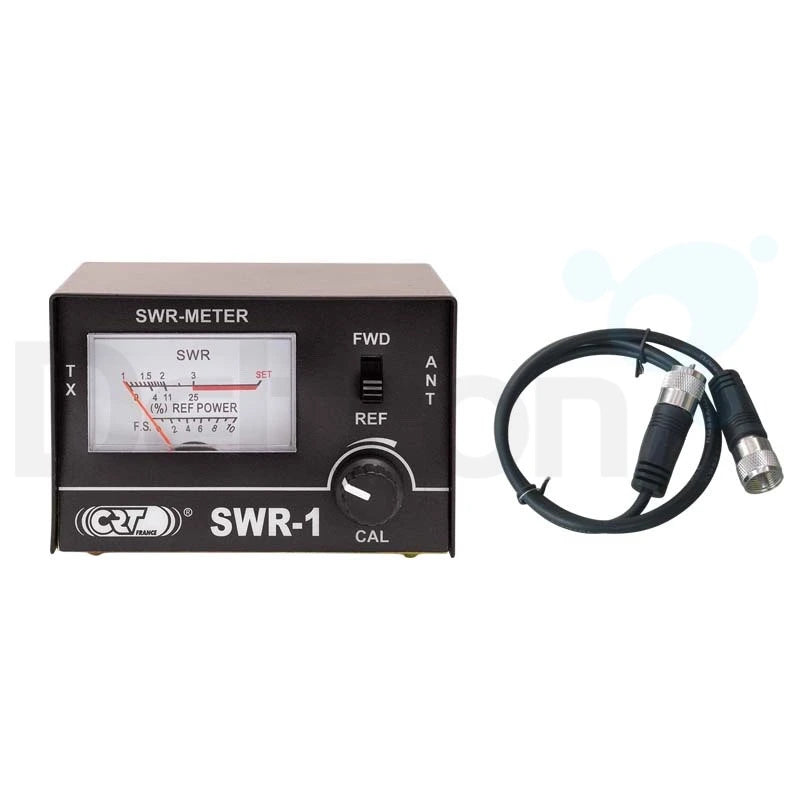

Wil je de SWR van je 27MC CB-antenne nauwkeurig afstellen? Dit SWR pakket bevat een CRT-1 SWR meter en een 90 cm tussenkabel, waarmee je eenvoudig een optimale afstelling bereikt. Een correcte SWR-waarde is essentieel voor een groot zendbereik en voorkomt schade aan je CB-apparaat.

Met deze set meet je de SWR-waarde nauwkeurig en stel je je antenne correct af. Houd er rekening mee dat de meting buiten, in een open omgeving moet worden uitgevoerd voor de beste resultaten.

Zo stel je de SWR van je 27MC CB-antenne correct af

Een correcte SWR (Standing Wave Ratio) afstelling is essentieel voor een optimaal zendbereik en het voorkomen van schade aan je CB-apparaat. Volg onderstaande stappen zorgvuldig om de beste prestaties uit je antenne te halen.

Stap 1: Voorbereiding

1. Plaats je voertuig of antenne in een open omgeving – Vermijd hoge gebouwen, bomen of metalen structuren in de directe omgeving.

2. Sluit het CB-apparaat aan op een stabiele spanningsbron (~13,8V).

3. Gebruik de meegeleverde tussenkabel om de SWR meter correct aan te sluiten:

Sluit de CB-radio aan op de SWR meter via de RTX-connector (Transmitter).
Sluit de antenne aan op de SWR meter via de ANT-connector.

Stap 2: Eerste meting op kanaal 1

1. Zet je CB-radio aan en kies kanaal 1.

2. Zet de SWR meter in de ‘FWD’ (Forward) stand.

3. Houd de zendknop (PTT) op de microfoon ingedrukt en draai de kalibratieknop (‘CAL’ of ‘SET’) totdat de meter maximaal uitslaat.
4. Schakel de meter om naar de ‘REF’ (Reflected) stand en noteer de gemeten SWR-waarde.

Stap 3: Metingen op kanaal 20 en kanaal 40

Herhaal bovenstaande procedure op kanaal 20 en kanaal 40.
Vergelijk de drie gemeten SWR-waarden om te bepalen of de antenne te lang of te kort is.

Stap 4: Antenne aanpassen op basis van de metingen

• Is de SWR te hoog op kanaal 1? → Antenne moet langer worden.

• Is de SWR te hoog op kanaal 40? → Antenne moet korter worden.


Manieren om de antenne aan te passen

Afhankelijk van je antenne-type pas je de lengte als volgt aan:

• Topmoertje losdraaien: Bij antennes met een verstelbare top kun je het topgedeelte in- of uitschuiven en daarna weer vastzetten. Op deze antennes zit soms een afneembare kap (antennetop dopje) die je eerst eraf moet halen voordat je bij het afstelschroefje kunt.

• Inbusboutje losdraaien: Bij sommige magnetische antennes en modellen zoals de Stinger gebruik je een kleine inbussleutel om de antenne spriet in- of uit te schuiven.

• Schroef in- of uitdraaien: Bij glasvezelantennes (zoals de Firestik) verwijder je de rubberdop en draai je de schroef bij om de lengte aan te passen.

Stap 5: Herhalen van de metingen

Voer opnieuw metingen uit op kanaal 1, 20 en 40. Pas de antenne indien nodig nogmaals aan tot de SWR zo laag mogelijk is (ideaal tussen 1,2 en 1,5, nooit in het rode gebied).

Stap 6: Afronding en controle

1. Zet het topmoertje, inbusboutje of schroef goed vast om de antenne-afstelling te behouden.

2. Controleer of alle kabels goed aangesloten zijn en of de antenne stevig staat.

3. Verwijder de SWR meter en sluit de antenne direct aan op je CB-apparaat.

Belangrijke tips:

Sta niet te dicht bij de antenne tijdens het meten, dit kan de meting beïnvloeden.
Houd zendtijd tijdens metingen zo kort mogelijk om oververhitting te voorkomen.
Schakel het vermogen van de CB-radio zo laag mogelijk om foutieve metingen te voorkomen.

Met deze stappen haal je het maximale uit je 27MC CB-antenne en geniet je van een optimaal zendbereik!
