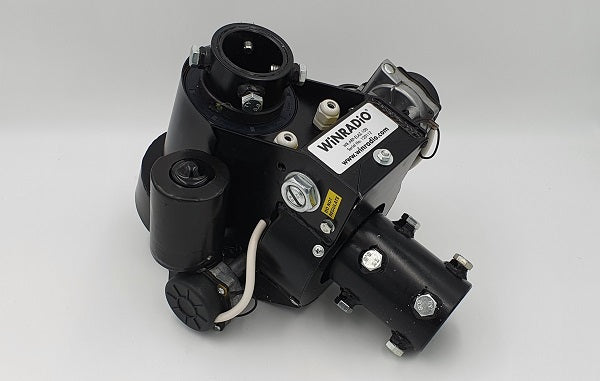

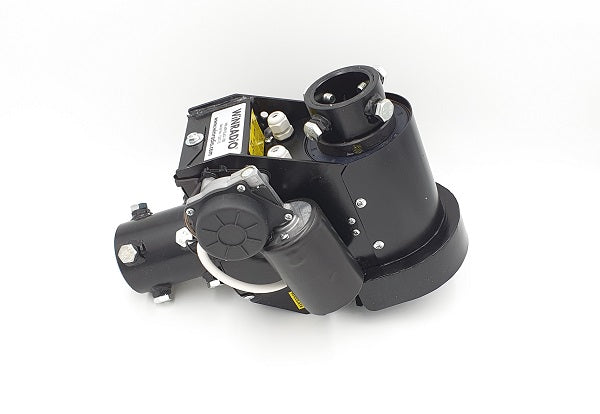

WiNRADiO WR-ARP-ELAZ-100

Het WiNRADiO WR-ARP-ELAZ-100 rotator/positioner systeem is een veelzijdig en robuust systeem, oorspronkelijk ontwikkeld voor geautomatiseerde satelliettracking. Dit systeem is echter ook bruikbaar voor vele andere toepassingen. Een compleet functioneel systeem, gecombineerd met de WR-RCU-100 rotator controller.

Dit systeem biedt betrouwbaarheid en precisie, ideaal voor zowel professioneel als amateurgebruik. Of je nu satellieten wilt volgen of andere geavanceerde rotatietoepassingen nodig hebt, het WiNRADiO WR-ARP-ELAZ-100 systeem levert uitstekende prestaties en gebruiksgemak.

Positioneren

Wat er ook op de WR-ARP-ELAZ-100 rotator wordt gemonteerd dat is geheel aan de gebruiker, of het nu een Yagi, log periodic of een schotelantenne is, of aan de andere kant een telescoop, heliostaat of een beveiligingscamera. De software biedt de gebruiker de mogelijkheid om de rotator handmatig of automatisch in een bepaalde richting te positioneren, met een nauwkeurigheid van ±0,5 graad in elk van de verticale en horizontale assen.

Belangrijkste functies

• Heavy-duty rotator construction with high-quality steel gears
• Elevation and azimuth control to ±0.5 degree accuracy
• Double worm drive per axis
• Weather-proof for outdoor application
• Mechanical overdrive protection
• Electrical and temperature limits protection
• Versatile control unit with USB interface
• Software controlled positioning and braking
• Automatic calibration
• Control software provided with control unit
• Easy installation and calibration
• Automated satellite tracking software option
• Programmers' API SDK is available
• A compatible tripod is available

Bediening

Het gebruik van de meegeleverde besturingssoftware is zeer eenvoudig en hiermee kun je handmatig de antenne etc. positioneren door gebruik te maken van de vier pijltoetsen op het toetsenbord of door de spinbesturing met een computermuis. De automatische positionering wordt uitgevoerd door de gewenste peiling of hoogte in te voeren in een numeriek bewerkingsveld.

Hierboven: screenshot van de meegeleverde standaard software.

Gratis ondersteuningssoftware

Met de ontwikkelings- en ondersteuningssoftware van WiNRADiO voor ervaren gebruikers kun je je eigen software besturingstoepassing schrijven. De API naar de rotor control unit wordt via een reeks functie aanroepen geleverd via een DLL-bestand. Deze ondersteuning is gratis beschikbaar in de vorm van een software development kit.

Systeemvereisten

• 1 GHz Pentium 3 or better
• 512 MB of system RAM memory or more
• One vacant USB port
• Windows 2000/XP/Vista or Windows 7 operating system
• 20 MB of free disk space

Optioneel verkrijgbare WR-RCU-100 Automatic Tracking Controller

De optioneel verkrijgbare software WiNRADiO WR-RCU-100-ATC (Automatic Tracking Controller) biedt de volgende extra functies:

•   Volledig geautomatiseerde realtime satelliettracking
•   Volledig geautomatiseerde taakplanner
•   Flexibel taakdefinitiesysteem

Wat het systeem buitengewoon krachtig maakt is het gemak waarmee deze software automatisch satellieten in een baan om de aarde in realtime volgt. Om automatisch volgen in te schakelen selecteert u eenvoudig de gewenste satelliet(en) uit de gepresenteerde lijst, voegt u ze toe aan de planner, waarna de planner de antenne automatisch positioneert om de geselecteerde satellieten te volgen terwijl ze passeren.

De geïntegreerde wereldkaart toont ook de gespecificeerde satellieten in een baan om de aarde in realtime en de tijden van de satellietovergangen worden berekend en weergegeven.

De gebruiker kan ook taken voor de planner programmeren door de uit te voeren actie, de duur, starttijd en datum op te geven. Volledig onbeheerde, automatische satellietvolging kan daarom lang van tevoren worden gepland

Hierboven: screenshot van de optionele WiNRADIO WR-RCU-100-ATC software
