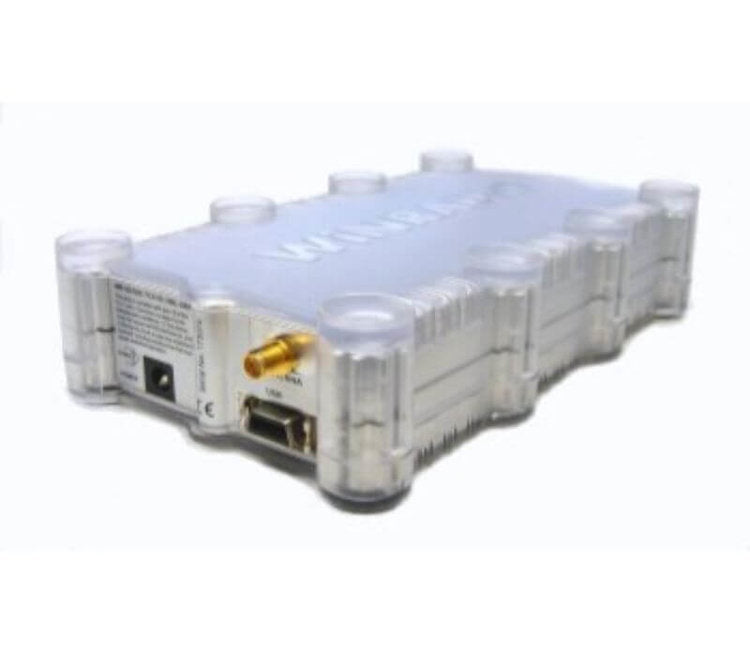

WiNRADIO WR-G33DDC

De bekroonde WiNRADiO WR-G33DDC 'EXCALIBUR Pro' is een krachtige, kostenefficiënte, direct-sampling, softwaregedefinieerde kortegolfontvanger met een frequentiebereik van 9 kHz tot 49.995 MHz. Het apparaat bevat een real-time 50 MHz-brede spectrumanalysator en 4 MHz-brede onmiddellijke bandbreedte, beschikbaar voor opname, demodulatie en verdere digitale verwerking.

Dit product is een geavanceerde versie van de WR-G31DDC-ontvanger en biedt vele extra functies en verbeteringen, zoals:

• 4 MHz onmiddellijke verwerkingsbandbreedte
• Laag-ruis voorversterker
• Configureerbare voorselectiefilters
• Instelbare filterbandbreedte tot 1 Hz
• Frequentiestabiliteit van 0,5 ppm
• Test- en meetfuncties
• Pauzefunctie

De superieure prestaties van de ontvanger zijn te danken aan de innovatieve, direct-sampling, digitale down-conversion architectuur in combinatie met het gebruik van geavanceerde componenten en ontwerpconcepten. Dit resulteert in een zeer hoge IP3, een breed dynamisch bereik, hoge gevoeligheid en nauwkeurige afstemming. Deze sleutelkenmerken maken de ontvanger uniek in zijn klasse met brede toepassingsmogelijkheden tegen een zeer betaalbare prijs.

De volledige 4 MHz DDC (digitally-down-converted) bandbreedte is beschikbaar voor opname en demodulatie. Drie demodulators stellen je in staat om tegelijkertijd drie signaalfrequenties binnen de 4 MHz bandbreedte te ontvangen.

Kenmerken van de Winradio WR-G33DDC:

• Frequentiebereik: 9 kHz tot 49.995 MHz
• Direct sampling
• Digitale down-conversie
• 16-bit 100 MSPS A/D-converter
• 50 MHz-brede real-time spectrumanalysator
• 4 MHz opname- en verwerkingsbandbreedte
• Continu instelbare filterbandbreedte tot 1 Hz
• Drie parallelle demodulator kanalen
• Pauzefunctie
• Waterval display functies
• Audio spectrumanalysator
• Audio en IF opname en afspelen
• Opname met pre-buffering
• Ondersteuning voor EIBI, HFCC en gebruikersfrequentiedatabases
• Netwerkversie van applicatiesoftware beschikbaar
• Zeer hoge IP3 (+31 dBm)
• Uitstekende gevoeligheid (0,20 µV SSB, 0,10 µV CW)
• Uitstekend dynamisch bereik (107 dB)
• Uitstekende frequentiestabiliteit (0,5 ppm)
• Selecteerbaar middengolf filter
• Gebruikersconfigureerbare voorselectie
• Selecteerbare laag-ruis voorversterker
• Test- en meetfuncties
• USB 2.0 interface

Robuust Front-End

De robuuste front-end van de ontvanger is uitgerust met een ultra-hoge lineariteitsversterker, wat resulteert in uitzonderlijke prestaties bij sterke signalen. Deze al robuuste front-end wordt verder versterkt met een gebruikersselecteerbare voorselector die zowel automatisch als handmatig kan worden ingesteld. Gebruikers kunnen tot 119 verschillende filtercombinaties construeren (91 bandpass, 14 low-pass en 14 high-pass). De front-end maakt gebruik van 34 subminiatuur elektromechanische relais (in plaats van vervormingsgevoelige halfgeleiderschakelaars) voor een hoog dynamisch bereik.

Een gebruikersselecteerbare laag-ruis voorversterker biedt extra gevoeligheid voor het ontvangen van zelfs de zwakste signalen. Een geavanceerde ditheringtechniek elimineert spurious signalen zonder de ruisvloer van de ontvanger significant te verhogen. De superieure 16-bit 100 MSPS analoog-naar-digitaal converter biedt uitzonderlijke prestaties over een zeer breed signaalbereik.

Software

De WR-G33DDC software biedt een elegante en logische gebruikersinterface. Er zijn verschillende spectrumanalysatorconfiguraties beschikbaar, waaronder de 50 MHz full span met 1,5 kHz resolutie. Het volledig in te zoomen display kan zowel in standaard- als watervalmode worden bekeken.

Het geconverteerde gedeelte wordt gemarkeerd en kan geselecteerd worden via het toetsenbord of de muiscursor en vervolgens in een ander venster worden weergegeven, waarin drie onafhankelijke ontvangerkanalen kunnen bestaan. Voor elk kanaal kunnen de selectiviteit, IF shift, passband tuning, notch en andere functies van de ontvanger worden aangepast, en kan het audiospectrum van het gedemoduleerde signaal worden geobserveerd.

Ondanks de baanbrekende architectuur van de ontvanger blijft de software eenvoudig en intuïtief in gebruik, met alle functies die doorgaans worden verwacht in moderne ontvangers, zoals ruisonderdrukking, geheugenfuncties, planner, squelch (niveau-, spraak- of ruisgeactiveerd), talrijke afstemmingsopties en een breed scala aan demodulatiemodi, inclusief door de gebruiker gedefinieerde en optionele DRM-mode.

De digitale down-converter biedt 24 selecteerbare uitvoerbandbreedtes, variërend van 20 kHz tot 4 MHz. De selectiviteit van de ontvanger kan worden aangepast met een resolutie van 1 Hz. De laag- en hoogdoorlaatfrequenties van het bandpass audiofilter zijn grafisch instelbaar, evenals het notch filter en de ruisonderdrukker.

De parameters van alle drie de onafhankelijke kanalen kunnen afzonderlijk worden ingesteld, waardoor elk kanaal gelijktijdig en onafhankelijk kan worden opgenomen. Opname en afspelen zijn ook mogelijk aan de uitgang van de digitale down-converter, waar een volledige 4 MHz spectrum band kan worden opgenomen voor latere demodulatie. Pre-buffering voorkomt signaalverlies aan het begin van een transmissie.

Een flexibele plannerfunctie maakt ongeattendeerde opname van elk kanaal mogelijk op specifieke data en tijden, en de ingebouwde ondersteuning voor HFCC, EIBI en door de gebruiker gedefinieerde frequentiedatabases zorgt voor moeiteloze opslag en onderhoud van frequenties.

Er is ook een unieke "pauze" functie, de eerste ter wereld voor een kortegolfontvanger, waarmee je de ontvangst kunt pauzeren en hervatten wanneer dat uitkomt. Dit is zeer handig wanneer de ontvanger gedurende een bepaalde periode zonder toezicht wordt gelaten.

Een "gereedschapskist" vol met verschillende test- en meetinstrumenten, zoals frequentiefouten, SINAD, THD en modulatiemeters, logger en planner, complementeren het gehele pakket en maken het mogelijk om dit product te gebruiken als een meetontvanger, ter vervanging van veel duurdere (en vaak minder capabele of nauwkeurige) conventionele testapparatuur.

Dankzij de software-gedefinieerde architectuur zijn eenvoudige software-upgrades voor demodulatie en decoderingseisen mogelijk. Componentvariaties en veroudering worden sterk verminderd in een software-gedefinieerde ontvanger, wat zorgt voor langdurige premium prestaties.

Een netwerkversie, die het mogelijk maakt de ontvanger op afstand te bedienen via LAN of internet, is ook beschikbaar.
