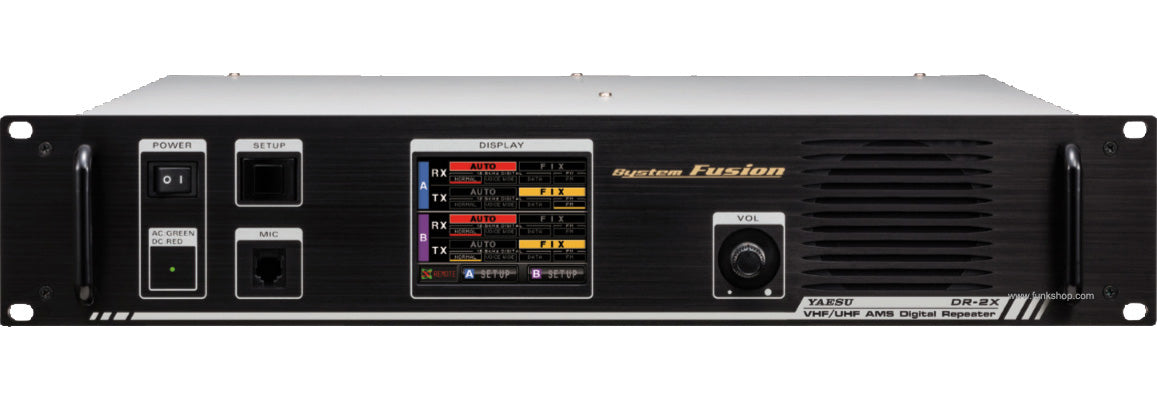

Yaesu DR-2EX

De Yaesu DR-2XE is een digitale C4FM/FM en conventionele dual-mode VHF- en UHF amateurband repeater. De DR-2X-repeater combineert conventionele FM-bediening met de digitale C4FM communicatie door gebruik te maken van de unieke Yaesu AMS-mogelijkheden.

C4FM biedt uitstekende audiokwaliteit
C4FM Digital heeft betere BER-kenmerken (Bit Error Rate) in vergelijking met andere digitale modulatiesystemen en garandeert betrouwbare communicatie over lange afstanden. De YAESU C4FM digitale Clear Voice-technologie met een bandbreedte van 12,5 kHz maakt spraakcommunicatie van hoge kwaliteit mogelijk.

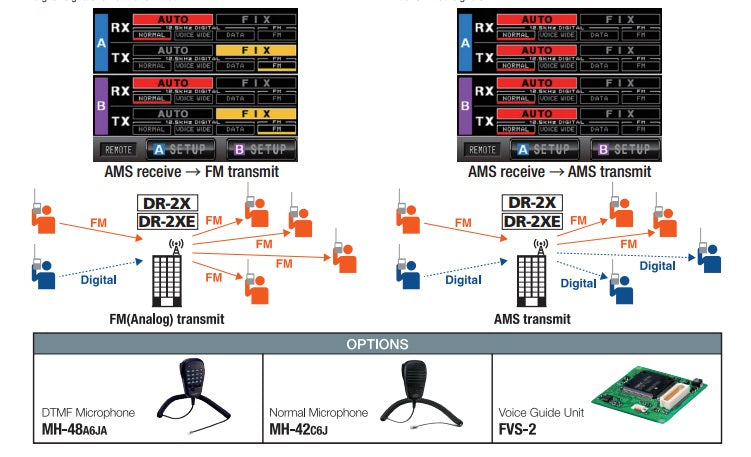

System Fusion maakt communicatie mogelijk tussen alle gebruikers met verschillende modi. Dit wordt mogelijk gemaakt in System Fusion van AMS. De AMS-functie herkent automatisch een ontvangen C4FM digitaal of conventioneel FM-signaal, waarna de DR-2X-repeater het signaal opnieuw verzendt in de vooraf ingestelde communicatiemodus.

Dubbele ontvangstfunctie
Met de unieke gelijktijdige dubbele ontvangstrepeater DR-2X kan de besturingsoperator een extra frequentie toewijzen voor het besturen van de repeater, het verzenden van noodberichten of eenvoudigweg een tweede uplinkfrequentie. De besturingsoperator kan ook afzonderlijke downlinkfrequenties toewijzen volgens de uplinkfrequenties.

Digitale groeps-ID-functie
Met de revolutionaire Yaesu Group ID-functie kunnen meerdere bronnen snel en efficiënt worden gevolgd door de telemetrie- en signaalsterkte-informatie weer te geven van de leden die hetzelfde Digital Group Identification-nummer delen.

• DG-ID (digitale groepsidentificatie): Er kan een groeps-ID van 0 tot 99 worden toegewezen voor gebruik door de operators die deelnemen aan de groepscommunicatie. Ook kunnen de Multi-Site Repeater-transmissies worden bestuurd door de DG-ID.
• DP-ID (Digitale Persoonlijke Identificatie): Voor veilige repeaterwerking kan een unieke ID op de repeater worden geregistreerd voor individuele operatoridentificatie. De DP-ID-functie kan worden gebruikt om de repeatertoegang tot de geregistreerde ID-leden te beperken.

IMRS (Internet-linked Multi-site Repeater System)
Met het IMRS (Internet-linked Multi-site Repeater System) kan de repeater-gebruiker meerdere repeaters koppelen via een Wide-Area-Network (WAN) of een Local-area-network (LAN). Vanwege de betrouwbaarheids en tekortkomingen die inherent zijn aan WAN-verbindingen (Wide Area Network), zoals het internet, bevat de nieuwe DR-2X directe connectiviteit tussen repeaters, waardoor een verscheidenheid aan netwerkomgevingen mogelijk is, en wordt digitale communicatie van hoge kwaliteit geboden, zelfs als ‘al het andere faalt’. ” De activatie van de Repeater kan worden geregeld via een Digitale Groep. En het grote kleuren-touchscreen maakt een gemakkelijke configuratie van de frequentie-instellingen en functies mogelijk.

Features Yaesu DR-2EX

• Frequency range: 144 - 146 MHz / 430 - 440 MHz
• Frequency step: 5 kHz / 6.25 kHz /
• Operating temperature: −20°C to +55°C
• Frequency stability: ±2.5 PPM
• Operating voltage: 11.7 - 15.8 Volt (Negative Ground)
• Current consumption: AC: 2 A (max) / DC: 1.5 A (receive), 10 A (50 W TX, 144 MHz / 430 MHz band)
• 3.5 inch full colortouch panel display
• Mode of emission F1D: 16K0F1D F1D - Frequency modulation data transmission, double sideband, without using a modulating subcarrier
• Mode of emission F2D: 16K0F2D F2D - Frequency modulation data transmission, using a modulating subcarrier
• Mode of emission F3E: 16K0F3E F3E - Frequency modulation telephony
• Mode of emission F7W: 12K5F7W F7W - Two or more digital channels combinations of the above
• Automatic Mode Select (AMS)
• Emergency operation
• Advanced operation
• Dual receive operation
• Internet-linked Multi-site Repeater System (IMRS): Yes, function for simple expanded area coverage via the Internet (Option)

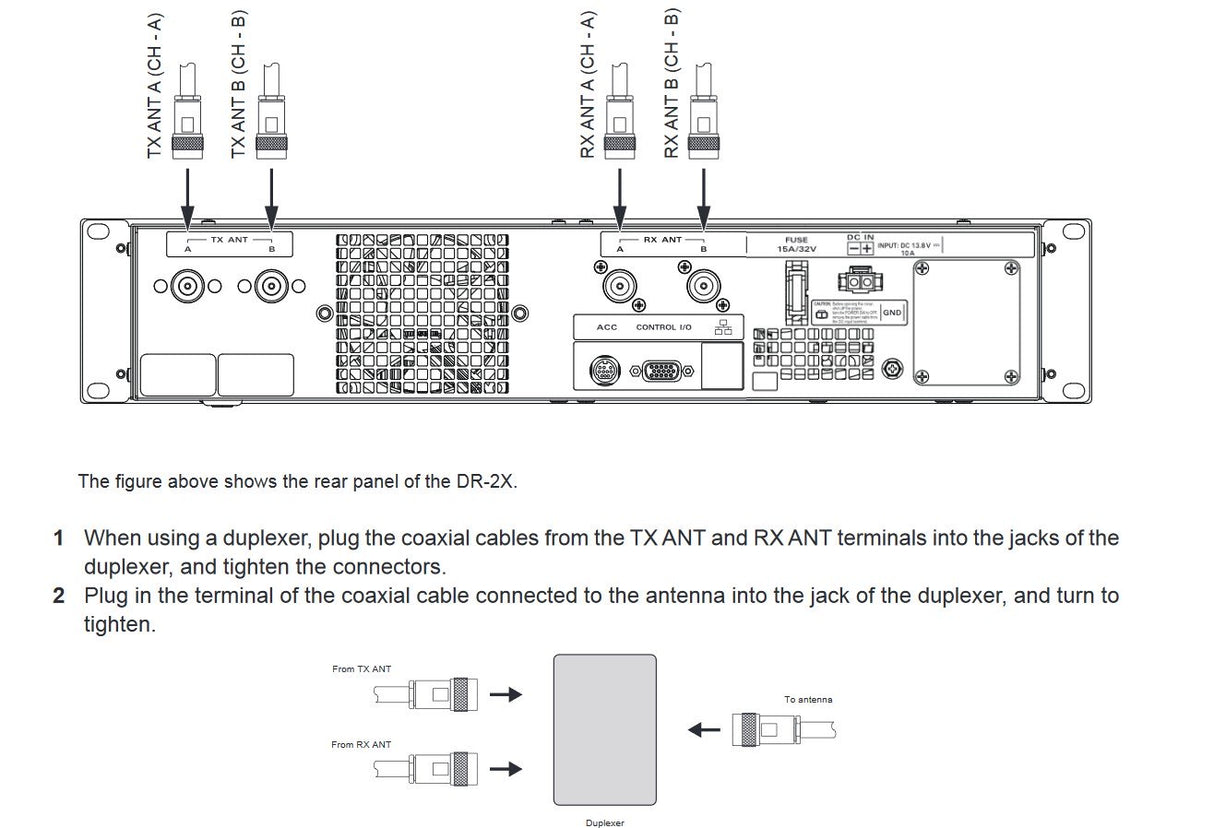

• Antenna connector: TX: 2x UHF (PL) female (SO-239) / RX: 2x UHF (PL) female (SO-239)
• Afmetingen: L: 380 mm x H: 88 mm x B 482 mm
• Gewicht: 10000 gram

Receiver

• Receiving system: Dual conversion superheterodyne
• Intermediate frequencies CH-A: Main: 47.25 MHz / Sub: 450 kHz
• Intermediate frequencies CH-B: Main: 44.85 MHz / Sub: 450 kHz
• Sensitivity FM mode: 0.2 μV typ for 12 dB SINAD
• Sensitivity Digital mode: 0.3 μV typ for BER 1%
• Adjacent channel selectivity: Better than 65 dB TYP (20 kHz offset)
• Intermodulation: Better than 65 dB TYP (40 kHz offset)
• Selectivity (-6 dB/-60 dB) FM: 12 kHz / 35 kHz

Transmitter

• Power output (Watts): 5/25/50 Watts
• Spurious Emission: ≤ 60 dB
• Modulation type: F1D / F2A / F2D / F3E: Variable Reactance Modulation / F7W: 4FSK (C4FM)
• Antenna impedance: 50 Ohm

Inhoud verpakking

• 1x Yaesu DR-2EX repeater
• 1x Yaesu T9027682 AC voedingskabel
• 1x Yaesu T9027682 DC voedingskabel met zekering
• 1x Set reserve zekeringen (15 Amp. en 5 Amp.)
• 1x Set voetjes voor onder de behuizing
• 2x Yaesu SCU-20 PC-kabel
• 1x Handleiding in het Engels
