Yaesu FT-710 AESS

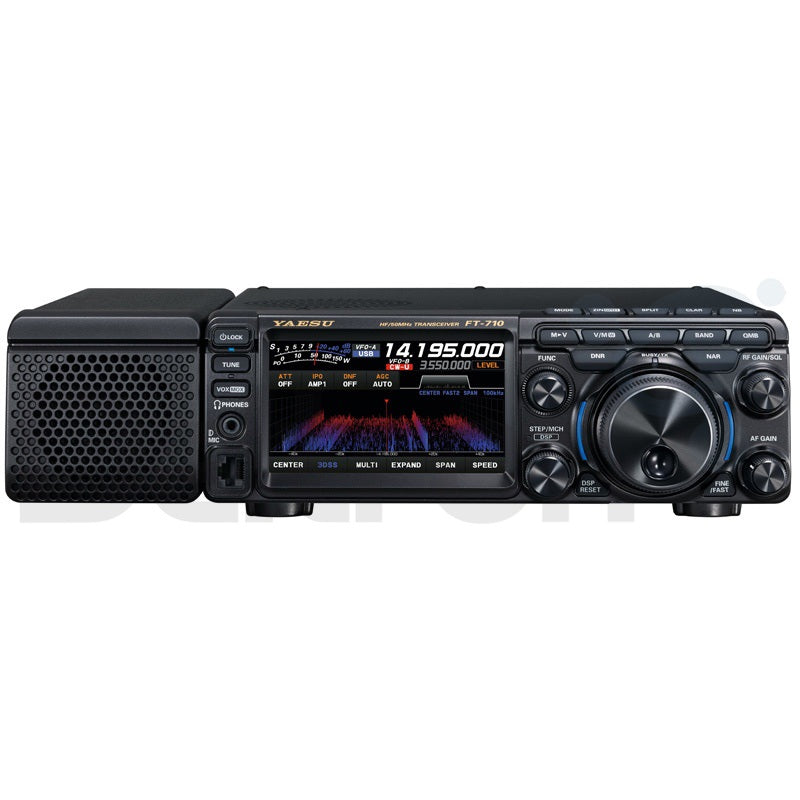

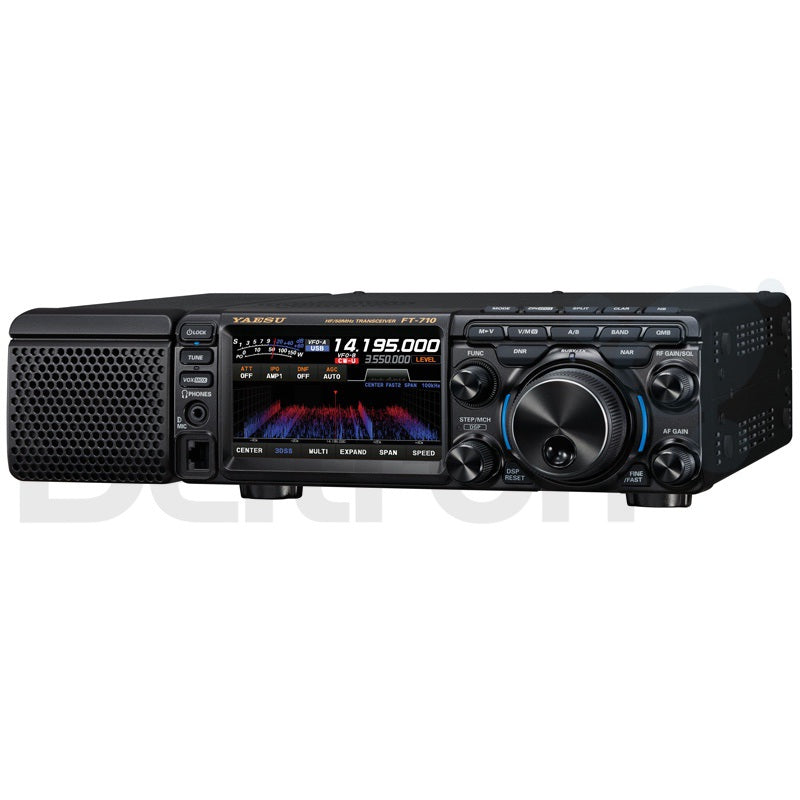

De Yaesu FT-710 AESS is een compacte HF/50MHz 100W SDR transceiver die wordt geleverd met de Yaesu SP-40 externe luidspreker. De configuratie van het SDR-circuit legt de nadruk op de ontvangstprestaties.

De Yaesu FT-710 is uitgerust met dezelfde hoge resolutie A/D-converter en FPGA die worden gebruikt in de Yaesu high-End SDR-transceivers. De circuitconfiguratie met dubbele A/D-omzetter voert digitale conversieverwerking uit met behulp van twee A/D-omzetters. Het digitale signaal wordt gecombineerd door de FPGA om overbelasting en overloop van de A/D-converters te verminderen en de blokkerings-karakteristieken te verbeteren. Bovendien wordt willekeurige ruis toegevoegd aan het analoge signaal vóór digitale conversie, wordt vervorming onderdrukt door de kwantiseringsfout te minimaliseren tijdens digitale conversie door de A/D-converter en wordt er gebruik gemaakt van een dithering-technologie die de IM-kenmerken (Intermodulatie) verbetert. De algehele prestaties van het SDR-ontvangstcircuit zijn uitstekend.

Acoustic Enhancement Speaker System - AESS

Acoustic Enhancement Speaker System wordt gegenereerd door digitale verwerking. De Mid-Low-frequentie verbeteringsluidspreker en de zijluidspreker worden gecombineerd om de dramatische algehele audio frequentierespons en hifi-Audio-uitvoer te creëren.

Quick Memory Bank-functie - QMB

De QMB-functie kan worden gebruikt om speciale geheugenkanalen op te slaan. Met één druk op de knop kan een herinnering eenvoudig worden opgeroepen. De Quick Memory Bank slaat de frequentie, de modus, en ook de zend-/ontvangstinstellingen, filter en andere parameters op, zodat de werking snel en in de beste staat kan beginnen zonder resetten bij het wisselen van band. Geheugeninstellingen kunnen eenvoudig worden gecontroleerd door de geheugeninhoud op het display weer te geven. (er zijn maximaal 10 geheugenkanalen beschikbaar).

Het ontwerp van het voorpaneel benadrukt de operationele efficiëntie en het comfort van deze compacte transceiver met een groot 4,3-inch TFT-kleurenscherm met aanraakscherm, biedt intuïtieve bediening en uitstekende zichtbaarheid. Primaire bedieningsfuncties zijn aan de voorkant gerangschikt en gecentreerd boven de VFO-draaiknop voor operationele efficiëntie en directe toegang.

• AESS (Acoustic Enhancement Speaker System
• QMB - Quick Memory Bank-functie

Kenmerken Yaesu FT-710 AESS

• Frequentiebereik:

  • TX: 1.8-54 / 70-70.5 MHz

  • RX: 30 kHz-75 MHz / 50-53.99 / 70-70.49 MHz

• Selectie brede en smalle bandbreedte: Ja
• Bedrijfstemperatuur: 0℃ tot +50℃
• Frequentiestap SSB/CW/AM: 1 Hz / 5 Hz / 10 Hz / 20 Hz
• Frequentiestap FM/C4FM: 100 Hz
• Frequentiestabiliteit: ± 0,5 PPM
• Bedrijfsspanning: 13,8 Volt ± 15% (negatieve aarde)
• Stroomverbruik: RX (geen signaal): 1,8 A / RX (signaal aanwezig): 2,2 A / TX (100W): 21 Amp.
• Display: 4,3 inch TFT-kleurenscherm met aanraakscherm
• Bandbreedte: SSB: 3 kHz / CW: 500 Hz / AM: 6 kHz / FM: 16 kHz
• VOX-functie: Ja
• Uitzendwijze: A1A (CW) / A3E (AM) / J3E (SSB) / F3E (FM)
• Quick Memory Bank (QMB): de huidige bedieningsstatus kan met één aanraking worden opgeslagen in een speciaal geheugenkanaal (QMB: Quick Memory Bank)
• Scope: De Scope-functie biedt een real-time spectrumweergave van de bandcondities.
• Intercept Point Optimization (IPO): de IPO-functie kan de versterking van het RF-versterkergedeelte bepalen om tegemoet te komen aan de aangesloten antenne en de ontvangen signaalomstandigheden
• IF Noise Blanker (NB): de FT-710 bevat een effectieve IF Noise Blanker, die het geluid veroorzaakt door ontstekingssystemen van auto's aanzienlijk kan verminderen
• IF SHIFT-werking: IF Shift maakt het mogelijk om de doorlaatband van het digitale filter hoger of lager te zetten, zonder de toonhoogte van het binnenkomende signaal te veranderen
• Automatic Gain Control (AGC): het AGC-systeem is ontworpen om vervaging en andere voortplantingseffecten te helpen compenseren
• Digital NOTCH Filter (DNF): het Digital NOTCH Filter (DNF) is een effectief beat-Annulerend filter dat een aantal storende beat-noten in de doorlaatband van de ontvanger kan opheffen
• IF NOTCH-filter (NOTCH): het IF NOTCH-filter is een zeer effectief systeem waarmee u een storende beatnoot of een ander draaggolfsignaal uit de doorlaatband van de ontvanger kunt verwijderen
• AF / RF-versterking / Squelch
• Automatische antennetuner (ATU):  de automatische antennetuner is ingebouwd in elke FT-710. De ATU is ontworpen om ervoor te zorgen dat een antenne-impedantiebelasting van 50 Ω wordt gepresenteerd aan de laatste versterkertrap van de zender
• Parametrische microfoonequalizer: de FT-710 bevat een unieke driebands parametrische microfoonequalizer die nauwkeurige, onafhankelijke controle biedt over de lage, midden- en hoge tonen in de stemgolfvorm.
• Time-Out Timer (TOT): de "Time-Out Timer" (TOT) schakelt de zender UIT na continu zenden gedurende de geprogrammeerde tijd
• Bandstack: de Yaesu FT-710 maakt gebruik van een triple-band-stack VFO-selectietechniek waarmee maximaal drie favoriete frequenties en modi kunnen worden opgeslagen in elk VFO-bandregister.
• MicroSD-kaartsleuf
• Externe telefoonaansluiting: sluit een hoofdtelefoon aan op deze standaard φ3,5 stereoaansluiting
• Externe GND-Aansluiting
• Externe luidsprekeraansluiting
• Externe REM/ALC-Aansluiting
• Externe KEY-Aansluiting
• Externe RTTY/DATA-Aansluiting
• Externe USB-Aansluiting
• Externe USB-Aansluiting
• Externe display-Aansluiting
• Antenna connector: UHF (PL) female (SO-239)
• Microphone connector: RJ45
• Afmetingein: L 247 mm x  H 80 mm x W 239 mm
• Gewicht: 4500 gram

Transmitter

• Power output (Watts): SSB, CW, FM: 5-100 Watts / AM: 5-25 Watts
• Modulation type: J3E / A3E / F3E
• Maximum deviation: Wide:±5.0 kHz / Narrow: ±2.5 kHz
• Harmonic Radiation 1.8 - 29.7 MHz: Better than -50 dB
• Harmonic Radiation 50 - 54 MHz: Better than -63 dB
• Antenna impedance (Antenna tuner 'OFF'): 50 Ω (unbalanced)
• Antenna impedance (Antenna tuner 'ON') 1.8-29.7 MHz: 16.7-150 Ω (unbalanced)
• Antenna impedance (Antenna tuner 'ON') 50 MHz: 25 - 100 Ω (unbalanced)
• Microphone impedance: 600 Ω (200 - 10k Ω)
• SSB Carrier Suppresion: At least 60 dB below peak output
• Undesired Sideband Suppression: At least 60 dB below peak output
• Audio response SSB: Not more than -6 dB from 300 - 2700 Hz

Receiver

• Sensitivity 1.8-30 MHz SSB/CW: 0.16 μV typ for 10 dB SINAD (AMP2 “ON”) (2.4 kHz)
• Sensitivity 50-54 MHz SSB/CW: 0.125 μV typ for 10 dB SINAD (AMP2 “ON”) (2.4 kHz)
• Sensitivity 70-70.5 MHz SSB/CW: 0.16 μV typ for 10 dB SINAD (AMP2 “ON”) (2.4 kHz)
• Sensitivity 0.5-1.8 MHz AM: 6.3 μV typ for 10 dB SINAD (AMP2 “ON”) (30% modulation, 6.0 kHz / @ 400Hz)
• Sensitivity 1.8-30 MHz AM: 2.0 μV typ for 10 dB SINAD (AMP2 “ON”) (30% modulation, 6.0 kHz / @ 400Hz)
• Sensitivity 50-54 MHz AM: 1.0 μV typ for 10 dB SINAD (AMP2 “ON”) (30% modulation, 6.0 kHz / @ 400Hz)
• Sensitivity 70-70.5 MHz AM: 2.0 μV typ for 10 dB SINAD (AMP2 “ON”) (30% modulation, 6.0 kHz / @ 400Hz)
• Sensitivity 1.8-30 MHz FM: 0.25 μV typ for 12 dB SINAD (AMP2 “ON”) (12 kHz)
• Sensitivity 50-54 MHz FM: 0.2 μV typ for 12 dB SINAD (AMP2 “ON”) (12 kHz)
• Sensitivity 70-70.5 MHz FM: 0.25 μV typ for 12 dB SINAD (AMP2 “ON”) (12 kHz)
• Intermediate frequency: SSB/CW, 18 kHz, AM/FM: 24 kHz
• Selectivity (-6 dB/-60 dB) CW: 0.5 kHz or better / 0.75 kHz or less
• Selectivity (-6 dB/-60 dB) SSB: 2.4 kHz or better / 3.6 kHz or less
• Selectivity (-6 dB/-60 dB) AM: 6.0 kHz or better / 15 kHz or less
• Selectivity (-6 dB/-60 dB) FM: 12 kHz or better / 25 kHz or less
• Receiving system: Direct Sampling superheterodyne
• Strength of secondary radio waves: ≤4 nW
• Audio power output: 2.5W (THD10%, 13.8 V)
• Audio output impedance: 4 - 16 Ω (Nominal: 4 Ω)
• Image rejection 1.8-28 MHz: 70 dB or better
• Image rejection 50 MHz: 60 dB or better

Inhoud verpakking

• 1x Yaesu FT-710 transceiver
• 1x Voedingskabel
• 1x Yaesu SP-40 externe luidspreker
• 1x Yaesu SSM-75E microfoon
• 1x Reservezekering 25 Amp.
• 1x Handleiding in het Engels
