Yaesu FT-710 Field

De FT-710 is uitgerust met dezelfde hoge resolutie A/D-converter en FPGA die worden gebruikt in Yaesu high-end SDR-transceivers. De dubbele A/D-omzetter-circuit-configuratie voert digitale conversieverwerking uit met behulp van twee A/D-omzetters. Het digitale signaal wordt door de FPGA gecombineerd om overbelasting en overflow van de A/D-converters te verminderen en de blokkeereigenschappen te verbeteren. Bovendien wordt vóór de digitale conversie willekeurige ruis aan het analoge signaal toegevoegd, wordt vervorming onderdrukt door de kwantiseringsfout tijdens de digitale conversie door de A/D-omzetter te minimaliseren en wordt er gebruik gemaakt van een ditheringtechnologie die de IM-karakteristieken (intermodulatie) verbetert. De algehele prestaties van het SDR-ontvangstcircuit zijn uitstekend.

Quick Memory Bank-functie (QMB).
De QMB-functie kan worden gebruikt om speciale geheugenkanalen op te slaan (Quick Memory Bank). Met één aanraking kan een herinnering gemakkelijk worden opgeroepen. De Quick Memory Bank slaat de frequentie, de modus en ook de verzend-/ontvangstinstellingen, filter en andere parameters op, zodat de werking snel en in de beste omstandigheden kan beginnen zonder te resetten bij het wisselen van band. Geheugeninstellingen kunnen eenvoudig worden gecontroleerd door de geheugeninhoud op het display weer te geven. (Er zijn maximaal 10 geheugenkanalen beschikbaar).

Operationele efficiëntie en comfort.

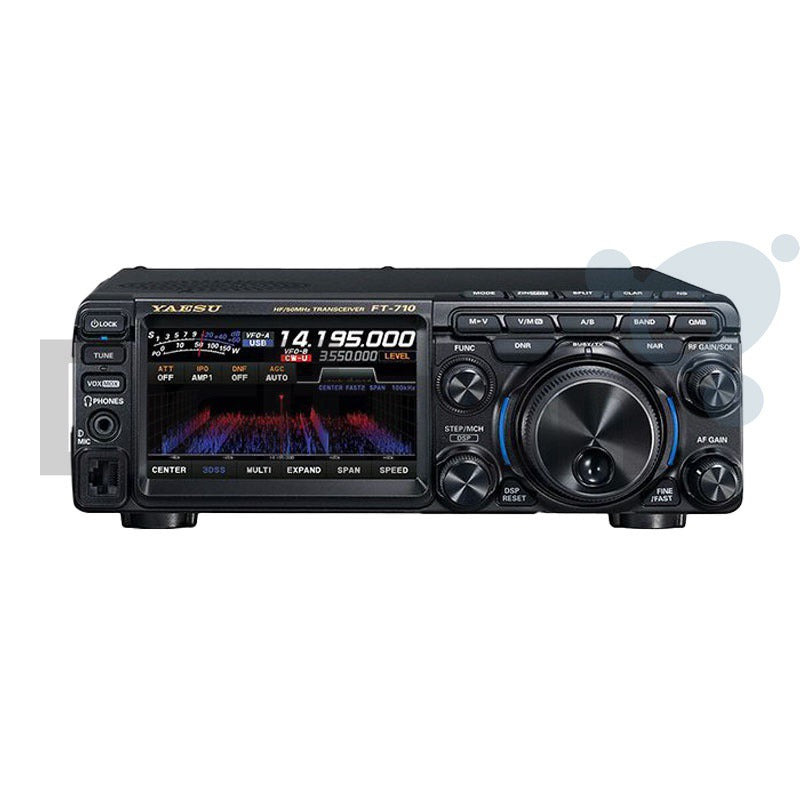

De Yaesu FT-710 is een compacte transceiver, met een groot 4,3-inch full-colour TFT-scherm met aanraakscherm, zorgt voor een intuïtieve bediening en uitstekende zichtbaarheid. De primaire bedieningsfuncties zijn aan de voorkant gerangschikt en gecentreerd boven de VFO-draaiknop voor bedieningsefficiëntie en directe toegang.

Kenmerken Yaesu FT-710 Field

• Frequentiebereik
• TX: 1.8-54 / 70-70.5 MHz
• RX: 30 kHz-75 MHz / 50-53.99 / 70-70.49 MHz
• Display: 4.3 inch Full-Color TFT Display with Touch Panel
• Bandwidth: SSB: 3 kHz / CW: 500 Hz / AM: 6 kHz / FM: 16 kHz
• VOX functie
• Mode of emission: A1A (CW) / A3E (AM) / J3E (SSB) / F3E (FM)
• Quick Memory Bank (QMB): The current operation status can be stored in a dedicated memory channel (QMB: Quick Memory Bank) with one touch
  Scope: The Scope function provides a real time spectrum display of the band conditions.
• Intercept Point Optimization (IPO): The IPO function can establish the gain of the
• RF amplifier section to accommodate the connected antenna and the received signal conditions
• IF Noise Blanker (NB): The FT-710 includes an effective IF Noise Blanker, which can significantly reduce noise caused by automotive ignition systems
• IF SHIFT Operation: F Shift permits moving the digital filter passband higher or lower, without changing the pitch of the incoming signal
• Automatic Gain Control (AGC): The AGC system is designed to help compensate for fading and other propagation effect
• Digital NOTCH Filter (DNF): The Digital NOTCH Filter (DNF) is an effective beat-canceling filter that can null out a number of interfering beat notes inside the receiver passband
• IF NOTCH Filter (NOTCH): The IF NOTCH filter is a highly effective system that allows you to slice out an interfering beat note or other carrier signal from inside the receiver passband
• AF / RF gain / Squelch
• Automatic Antenna Tuner (ATU): The Automatic Antenna Tuner is built into each FT-710. The ATU is designed to ensure that a 50 Ω antenna impedance load is presented to the final amplifier stage of transmitter
• Parametric Microphone Equalizer: The FT-710 includes a unique Three-Band
• Parametric Microphone Equalizer that provides precise, independent control over the low, mid and treble ranges in the voice waveform.
• Time-Out Timer (TOT): The “Time-Out Timer” (TOT) shuts the transmitter OFF after continuously transmitting for the programmed time
• Band Stack: The Yaesu FT-710 utilizes a triple band-stack VFO selection technique that permits storing of up to three favorite frequencies and modes onto each band VFO register.
• MicroSD card slot
• External phone jack: Connect headphones to this standard 3.5mm stereo jack
• External GND socket
• External speaker socket
• External REM/ALC socket
• External KEY jack
• External RTTY/DATA jack
• External USB jack
• External USB socket
• External display socket
• Afmetingen: L 247 mm x H 80 mm x B 160 mm
• Gewicht: 3500 gram
• Antenna connector: UHF (PL) Female (SO-239)
• Microphone connector: RJ45

Transmitter

• Power output (Watts): SSB, CW, FM: 5-100 Watts / AM: 5-25 Watts
• Modulation type: J3E / A3E / F3E
• Maximum deviation: Wide:±5.0 kHz / Narrow: ±2.5 kHz
• Harmonic Radiation 1.8 - 29.7 MHz: Better than -50 dB
• Harmonic Radiation 50 - 54 MHz: Better than -63 dB
• Antenna impedance (Antenna tuner 'OFF'): 50 Ω (unbalanced)
• Antenna impedance (Antenna tuner 'ON') 1.8-29.7 MHz: 16.7-150 Ω (unbalanced)
• Antenna impedance (Antenna tuner 'ON') 50 MHz: 25 - 100 Ω (unbalanced)
• Microphone impedance: 600 Ω (200 - 10k Ω)
• SSB Carrier Suppresion: At least 60 dB below peak output
• Undesired Sideband Suppression: At least 60 dB below peak output
• Audio response SSB: Not more than -6 dB from 300 - 2700 Hz

Receiver

• Sensitivity 1.8-30 MHz SSB/CW: 0.16 μV typ for 10 dB SINAD (AMP2 “ON”) (2.4 kHz)
• Sensitivity 50-54 MHz SSB/CW: 0.125 μV typ for 10 dB SINAD (AMP2 “ON”) (2.4 kHz)
• Sensitivity 70-70.5 MHz SSB/CW: 0.16 μV typ for 10 dB SINAD (AMP2 “ON”) (2.4 kHz)
• Sensitivity 0.5-1.8 MHz AM: 6.3 μV typ for 10 dB SINAD (AMP2 “ON”) (30% modulation, 6.0 kHz / @ 400Hz)
• Sensitivity 1.8-30 MHz AM: 2.0 μV typ for 10 dB SINAD (AMP2 “ON”) (30% modulation, 6.0 kHz / @ 400Hz)
• Sensitivity 50-54 MHz AM: 1.0 μV typ for 10 dB SINAD (AMP2 “ON”) (30% modulation, 6.0 kHz / @ 400Hz)
• Sensitivity 70-70.5 MHz AM: 2.0 μV typ for 10 dB SINAD (AMP2 “ON”) (30% modulation, 6.0 kHz / @ 400Hz)
• Sensitivity 1.8-30 MHz FM: 0.25 μV typ for 12 dB SINAD (AMP2 “ON”) (12 kHz)
• Sensitivity 50-54 MHz FM: 0.2 μV typ for 12 dB SINAD (AMP2 “ON”) (12 kHz)
• Sensitivity 70-70.5 MHz FM: 0.25 μV typ for 12 dB SINAD (AMP2 “ON”) (12 kHz)
  Intermediate frequency: SSB/CW, 18 kHz, AM/FM: 24 kHz
• Selectivity (-6 dB/-60 dB) CW: 0.5 kHz or better / 0.75 kHz or less
• Selectivity (-6 dB/-60 dB) SSB: 2.4 kHz or better / 3.6 kHz or less
• Selectivity (-6 dB/-60 dB) AM: 6.0 kHz or better / 15 kHz or less
• Selectivity (-6 dB/-60 dB) FM: 12 kHz or better / 25 kHz or less
• Receiving system: Direct Sampling superheterodyne
• Strength of secondary radio waves: ≤4 nW
• Audio power output: 2.5W (THD10%, 13.8 V)
• Audio output impedance: 4 - 16 Ω (Nominal: 4 Ω)
• Image rejection 1.8-28 MHz: 70 dB or better
• Image rejection 50 MHz: 60 dB or better

Inhoud verpakking

• 1x Yaesu FT-710 transceiver
• 1x DC voedingskabel
• 1x Yaesu SSM-75E microfoon
• 1x reserve zekering 25A
• 1x Draagriem
• 1x Handleiding in het Engels
