Yaesu FT-DX101MP

De Yaesu FT-DX101MP is de nieuwe langverwachte compacte HF/50MHz 200W SDR Transceiver met externe luidspreker. De FT-DX101MP heeft een frequentiebereik op de TX: 1.8-54 MH en de RX: 30 kHz - 75 MHz.

Smalle band SDR

De Narrow band SDR-ontvanger verwijdert sterke out-of-band signalen door gebruik te maken van een super heterodyne methode, met narrow band roofing filters die ongewenste out-of-band frequentiecomponenten aanzienlijk dempen, en de gewenste signalen binnen de doorlaat band worden geconverteerd naar digitaal door een 18-bits hoge resolutie A/D-converter en verzonden naar een FPGA (Field Programmable Gate Array) voor signaalverwerking.

Stille en heldere ontvangst

Lokaal oscillator systeem met ultralaag geluidsniveau; 400 MHz HRDDS (directe digitale synthesizer met hoge resolutie). Ongeëvenaarde -70 dB maximale demping VC-Tune. Nieuw ontwikkelde VC-Tune RF Preselector met zeer nauwkeurige stappen-motoraandrijving biedt uitstekende dempings-karakteristieken.

Hoogste zendsignaalzuiverheid

De uitstekende C/N-karakteristieken van de 400 MHz HRDDS (High Resolution Direct Digital Synthesizer) die in het lokale oscillator-circuit wordt gebruikt, dragen ook aanzienlijk bij aan het zendergedeelte. In een generiek circuit kan ruis of vervorming optreden, afhankelijk van de circuit-configuratie en de componenten, tot aan de laatste fase die het zendsignaal produceert, zelfs als het lokale signaal van hoge kwaliteit is. In de Yaesu FTDX101 werd een grondig onderzoek van elk element tot aan de laatste TX-fase uitgevoerd. De klok die het lokale signaal van het 400 MHz HRDDS-circuit naar elk blok verdeelt en distribueert, evenals de FPGA, D/A-converter, de eindversterker enz., en zorgvuldig de nieuwste circuit-configuraties selecteert om de C/N-karakteristieken te verbeteren van het gehele zenderblok. Het zendsignaal van de FTDX101 wordt rechtstreeks gegenereerd door een 16-bits D/A-converter zonder door een mixercircuit te gaan, waardoor vervorming en ruis aanzienlijk worden onderdrukt.

Scope-display 3DSS 7-inch TFT-kleurenscherm

Intuïtief inzicht in veranderingen in de sterkte van de signalen Nieuw ontwikkeld 3DSS-systeem (3-Dimentional Spectrum Stream) naast een conventionele watervalweergave.

ABI (Active Band-indicator)

Wanneer de band is geselecteerd als MAIN-band, geeft de LED wit aan en wanneer de band is geselecteerd door de SUB-band, geeft de LED blauw aan. Bij de status van verzending wordt de LED rood, zodat u direct kunt bevestigen welke VFO aan het uitzenden is.

MPVD (Multi-Purpose VFO Outer Dial)

De MPVD is een grote hoogwaardige aluminium multifunctionele ring rond de buitenkant van de VFO-wijzerplaat. De ring maakt bediening van SUB VFO-frequentiekiezer, VC-TUNE, Clarifier en C/S (aangepaste selectiefunctie) mogelijk. De MPVD is een handige draaiknop waarmee u belangrijke functies in de steeds veranderende HF-communicatie kunt aanpassen zonder uw hand van de VFO te halen. De ring heeft het traditionele Yaesu uitstekende soepele en solide gevoel bij gebruik

PC-Afstandsbedieningssoftware om het werkbereik uit te breiden

PC-besturingssoftware uitgevoerde bediening op afstand van de zendontvanger vanaf een externe locatie via het LAN of internet is beschikbaar. (vereist optionele externe LAN-Eenheid)

Kenmerken Yaesu FT-DX101MP

• Frequentiebereik:

  • TX: 1.8-54 MHz

  • RX: 30 kHz - 75 MHz
• Display: 7 inch TFT-kleurenscherm met aanraakscherm
• Bandbreedte: SSB: 3 kHz / CW: 500 Hz / AM: 6 kHz / FM: 16 kHz
• Uitzendwijze: A1A (CW) / A3E (AM) / J3E (SSB) / F2D (FM) / F3E (FM) / F1B (RTTY) / G1B (PSK)
• Digitale ruisonderdrukking (DNR): het digitale ruisonderdrukkingssysteem (DNR) is ontworpen om het niveau van omgevingsruis op de HF- en 50 MHz-banden te verminderen
• Quick Memory Bank (QMB): de huidige bedieningsstatus kan met één aanraking worden opgeslagen in een speciaal geheugenkanaal (QMB: Quick Memory Bank)
• Intercept Point Optimization (IPO): de IPO-functie kan de versterking van het RF-versterkergedeelte bepalen om tegemoet te komen aan de aangesloten antenne en de ontvangen signaalomstandigheden
• Automatic Gain Control (AGCl): het AGC-systeem is ontworpen om vervaging en andere voortplantingseffecten te helpen compenseren
• Roofing Filter Switching (R.FIL): geeft de bandbreedte weer van het momenteel geselecteerde dakfilter (600 Hz, 3 kHz en 12 kHz)
• VFO/geheugenscan:
• Programmable Memory Scan (PMS): de PMS-functie is vooral handig bij het helpen observeren van operationele subbandlimieten die van toepassing zijn op uw amateurlicentieklasse
• Digitale ruisonderdrukking (DNR): het digitale ruisonderdrukkingssysteem (DNR) is ontworpen om het niveau van omgevingsruis op de HF- en 50 MHz-banden te verminderen
• Digital NOTCH Filter (DNF): het Digital NOTCH Filter (DNF) is een effectief beat-Annulerend filter dat een aantal storende beat-noten in de doorlaatband van de ontvanger kan opheffen
• IF NOTCH-filter (NOTCH): het IF NOTCH-filter is een zeer effectief systeem waarmee u een storende beatnoot of een ander draaggolfsignaal uit de doorlaatband van de ontvanger kunt verwijderen
• Contour (CONT): het Contour-filtersysteem zorgt voor een lichte verstoring van de IF-filterdoorlaatband
• Audio Peak Filter (APF): tijdens CW-werking, wanneer interferentie of ruis aanwezig is, wordt de middenfrequentie automatisch ingesteld op de PITCH-frequentie, waardoor het gemakkelijker wordt om het gewenste signaal te horen
• AF / RF-versterking / Squelch
• Noise Blanker
• Time-Out Timer (TOT): de "Time-Out Timer" (TOT) schakelt de zender UIT na continu zenden gedurende de geprogrammeerde tijd
• Bandstack: de FTDX101 maakt gebruik van een triple-band-stack VFO-selectietechniek waarmee maximaal drie favoriete frequenties en modi kunnen worden opgeslagen in elk VFO-bandregister
• Externe telefoonaansluiting: sluit een hoofdtelefoon aan op deze standaard φ3,5 stereoaansluiting
• MicroSD-kaartsleuf
• Externe luidsprekeraansluiting
• Externe tuneraansluiting
• Externe RTTY/DATA-Aansluiting
• Externe grondcontactdoos
• Externe REM-Aansluiting
• Externe AF-OUT-Aansluiting: ontvang audio-uitgang ±300 mVp-p
• Externe RX-OUT-bus
• Externe IF-OUT-bus
• Externe lineaire socket
• Externe TX-GND-bus
• Externe USB-Aansluiting
• Externe USB-Aansluiting
• Externe KEY-Aansluiting
• Externe PTT-Aansluiting
• Externe display-Aansluiting
• Externe ACC-Aansluiting
• Externe ALC-Aansluiting
• Extern analoog meterstopcontact
• Antenne aansluiting: 3x UHF (PL) Female (SO-239)
• Lengte (radio-Eenheid): 322 mm
• Hoogte (radio-Eenheid): 130 mm
• Breedte (radio-Eenheid): 420 mm
• Gewicht (radio-Eenheid): 14.300 gram
• Selectie brede en smalle bandbreedte
• Bedrijfstemperatuur: 0℃ tot +50℃
• Frequentiestappen: SSB/CW: 1 Hz / 5 Hz / 10 Hz
• Frequentiestappen: AM/FM: 10 Hz / 100 Hz
• Frequentiestabiliteit: ±0,1 PPM
• Bedrijfsspanning: AC 230 V
• Microfoonconnector: 8-Pins
• Stroomverbruik:
  • RX (geen signaal): 100 VA
  • RX (signaal aanwezig): 120 VA
  • TX (200W): 720 VA
• Afmetingen luidspreker: L 320 mm x H 130 mm x B 160 mm
• Gewicht luidspreker: 5000 gram

Transmitter

• Uitgangsvermogen (Watt): SSB, CW, FM: 5-200 Watt / AM: 5-25 Watt
• Modulatietype: J3E / A3E / F3E
• Maximale afwijking: breed: ±5,0 kHz / smal: ±2,5 kHz
• Harmonische straling 1,8 - 29,7 MHz: Beter dan -50 dB
• Harmonische straling 50 MHz (200W): Beter dan -63 dB
• Antenne-impedantie (antennetuner 'UIT'): 50 Ω (ongebalanceerd
• Antenne-impedantie (antennetuner 'AAN') 1,8-29,7 MHz: 16,7-150 Ω (ongebalanceerd)
• Antenne-impedantie (antennetuner 'AAN') 50 MHz: 25 - 100 Ω (ongebalanceerd)
• Microfoonimpedantie: 600 Ω (200 - 10k Ω)
• SSB-draaggolfonderdrukking: minimaal 60 dB onder piekoutput
• Ongewenste zijbandonderdrukking: minimaal 60 dB onder piekoutput
• Audiorespons SSB: niet meer dan -6 dB van 300 - 2700 Hz

Receiver

• Gevoeligheid 1,8-30 MHz SSB/CW: 0,16 μV type voor 10 dB SINAD (AMP2 “ON”) (2,4 kHz)
• Gevoeligheid 50-54 MHz SSB/CW: 0,125 μV type voor 10 dB SINAD (AMP2 “ON”) (2,4 kHz)
• Gevoeligheid 70-70,5 MHz SSB/CW: 0,125 μV type voor 10 dB SINAD (AMP2 “ON”) (2,4 kHz)
• Gevoeligheid 0,5-1,8 MHz AM: 6,3 μV type voor 10 dB SINAD (AMP2 "ON") (30% modulatie, 6,0 kHz / @ 400Hz)
• Gevoeligheid 1,8-30 MHz AM: 2,0 μV typ voor 10 dB SINAD (AMP2 "ON") (30% modulatie, 6,0 kHz / @ 400Hz)
• Gevoeligheid 50-54 MHz AM: 1,0 μV typ voor 10 dB SINAD (AMP2 "ON") (30% modulatie, 6,0 kHz / @ 400Hz)
• Gevoeligheid 70-70,5 MHz AM: 2,0 μV type voor 10 dB SINAD (AMP2 "ON") (30% modulatie, 6,0 kHz / @ 400Hz)
• Gevoeligheid 28-30 MHz FM: 0,25 μV typ voor 12 dB SINAD (AMP2 “ON”)
• Gevoeligheid 50-54 MHz FM: 0,20 μV typ voor 12 dB SINAD (AMP2 “ON”)
• Gevoeligheid 70-70,5 MHz FM: 0,25 μV type voor 12 dB SINAD (AMP2 “ON”)
• Middenfrequentie 1e: Hoofd: 9,005 MHz / Sub: 8,9000 MHz
• Middenfrequentie 2e: Hoofd: 24 kHz / Sub: 24 kHz
• Selectiviteit (-6 dB/-60 dB) CW (BW=0,5 kHz): 0,5 kHz of beter / 0,75 kHz of minder
• Selectiviteit (-6 dB/-60 dB) SSB (BW=2,4 kHz): 2,4 kHz of beter / 3,6 kHz of minder
• Selectiviteit (-6 dB/-60 dB) AM (BW=6 kHz): 6,0 kHz of beter / 15 kHz of minder
• Selectiviteit (-6 dB/-60 dB) FM (BW=12 kHz): 12 kHz of beter / 30 kHz of minder
• Ontvangstsysteem: Superheterodyne met dubbele conversie
• Sterkte van secundaire radiogolven: ≤4 nW
• Uitgangsvermogen audio: 2,5 W (THD10%, AC 230 V)
• Audio-uitgangsimpedantie: 4 - 16 Ω (nominaal: 4 Ω)
• Beeldonderdrukking 1,8-28 MHz: 70 dB of beter
• Beeldonderdrukking 50-54 MHz: 60 dB of beter

Opmerking

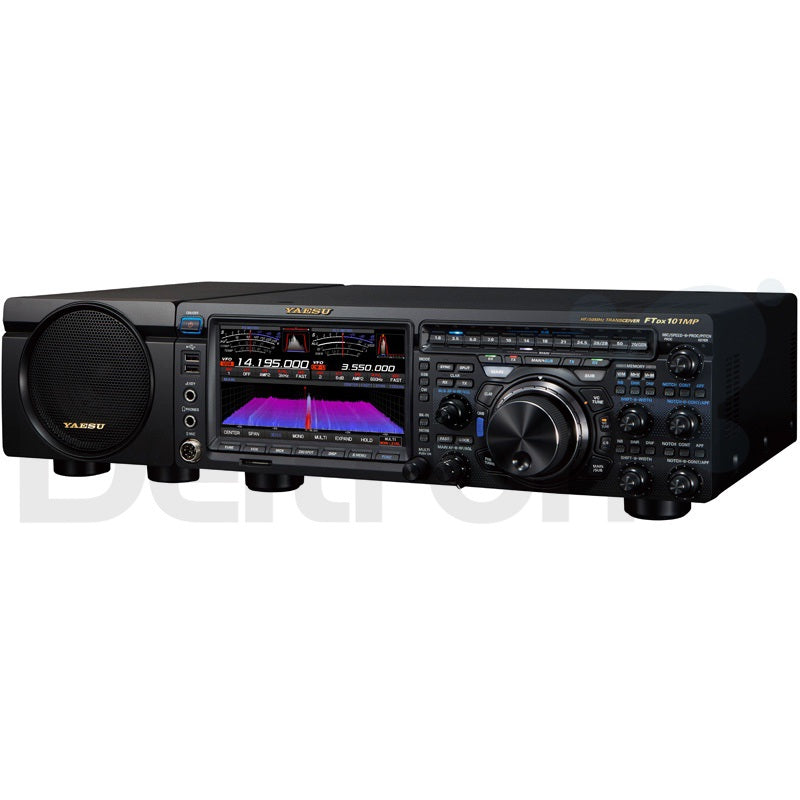

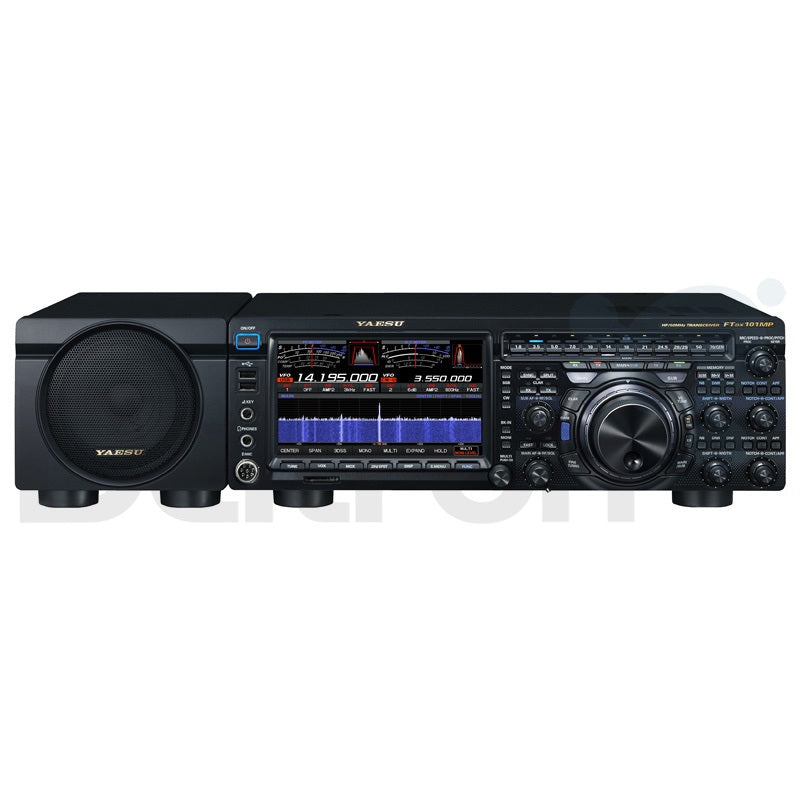

Deze transceiver bestaat uit een transceiver en een losse luidspreker zie productfoto daar zie je de losse luidspreker aan de linkerzijde naast de transceiver)

Inhoud verpakking

• 1x Yaesu FT-DX101MP (1x transceiver en 1x speaker)
• 1x 6,3 mm 3-contact stekker / 3,5 mm 3-contact stekker / RCA-stekker
• 1x Yaesu SSM-75E microfoon
• 1x Reservezekering 25 Amp.
• 1x Handleiding in het Engels
