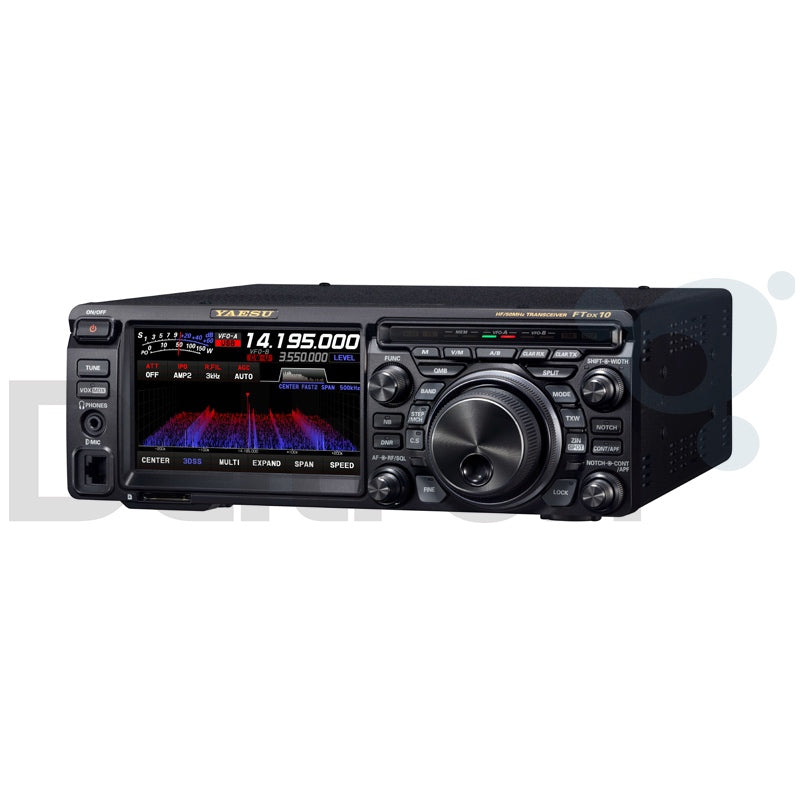

Yaesu FT-DX10

De Yaesu FT-DX10  de nieuwe langverwachte compacte HF/50MHz 100W SDR transceiver van het befaamde kwaliteitsmerk Yaesu

Hybride SDR-configuratie

Net als de Yaesu FT-DX101-serie maakt de nieuwe FT-DX10 gebruik van de Yaesu Hybrid SDR-configuratie - Narrow Band SDR en Direct Sampling SDR. De Narrow band SDR-ontvanger legt de nadruk op uitstekende ontvangerprestaties terwijl de Direct Sampling SDR een Digital Processing Real-Time Spectrum Scope biedt.

Smalbandige SDR met 3 soorten roofingfilters en fenomenale multi-signaal ontvangstkenmerken

Net als bij de Yaesu FT-DX101-serie is de ontvange configuratie van het type Down Conversion met de eerste IF op 9 MHz overgenomen. Dit maakt het mogelijk om uitstekende kristallen rooffilters met smalle bandbreedte op te nemen die een gewenste scherpe "cliff edge" vormfactor hebben.

Dankzij de Narrow Band SDR met de nieuwste circuit-configuratie inclusief 500 Hz, 3 kHz en 12 kHz dakfilters en geluidsarme oscillator bereikt de RMDR (Reciprocal Mixing Dynamic Range) 116 dB of meer, de close-in BDR (Blocking Dynamic Range) bereik) bereikt 141 dB of meer en 3e IMDR (derde orde Intermodulatie Dynamisch Bereik) bereikt 109 dB of meer in de 14 MHz-band bij een scheiding van 2 kHz.

250 MHz HRDDS

HRDDS staat voor High Resolution Direct Digital Synthesizer dat zorgt voor een stille en heldere ontvangst Het lokale circuit van de nieuwe Yaesu FT-DX10 gebruikt de 250 MHz HRDDS-methode, hetzelfde als de FT-DX101-serie. Dankzij de karakteristieken die de C/N-verhouding (carrier to noise) verbeteren en de zorgvuldige selectie van componenten in het ontwerp, bereikt de faseruiskarakteristiek van het lokale signaal een uitstekende waarde van -145 dB of minder in 14 MHz bij 2 kHz scheiding.

3DSS

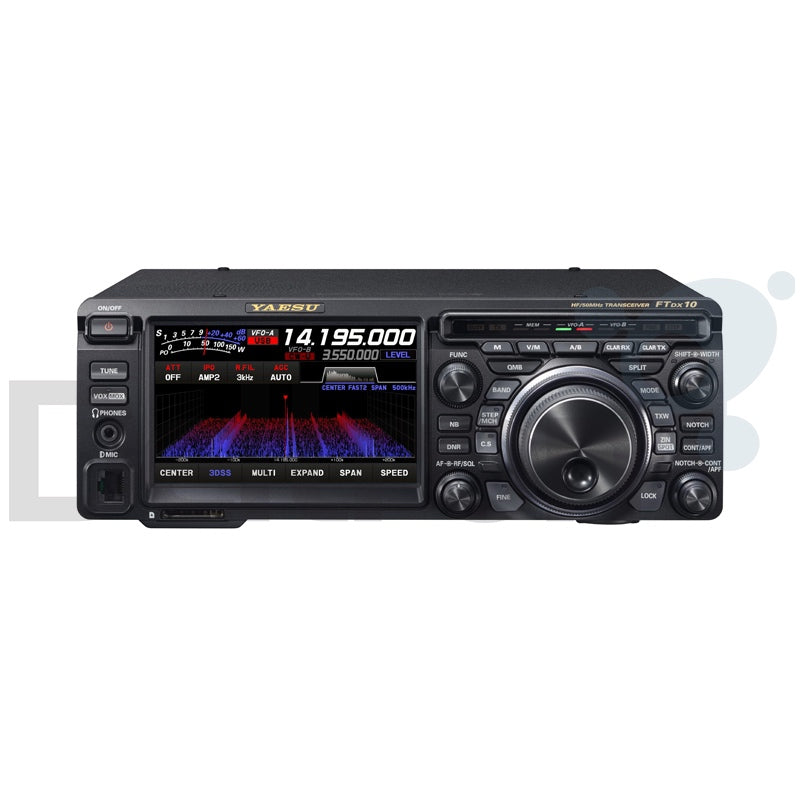

3DSS staat voor 3-Dimensional Spectrum Stream wat op het 5-inch TFT-kleurenscherm met aanraakschermfunctionaliteit werkt. Op het 5 inch Full-Color paneel zie je het 3DSS display. Door het frequentiedisplay aan te raken, wordt het numerieke toetsenbord weergegeven en kunnen de actieve band en frequentieaanpassing worden ingesteld door directe invoer. Het instellen en aanpassen van de frequentie kan ook worden uitgevoerd door aan de MAIN-knop te draaien of door het scoopdisplay aan te raken. Net als bij de FT-DX101-serie zijn de MULTI-display, RX-bedieningsstatusweergave, Center-, FIX- en Cursor-modi beschikbaar.

Het voorpaneel is ontworpen voor superieure operationele efficiëntie/ De MPVD (Multi Purpose VFO outer Dial is een grote multifunctionele ring rond de buitenkant van de VFO-draaiknop die bediening van Clarifier, C/S (aangepaste selectiefunctie) en het oproepen van geheugenkanalen mogelijk maakt.

SCU-LAN10

SCU-LAN10 staat voor bediening op afstand met optionele LAN-Eenheid Deze bediening op afstand van de transceiver is mogelijk met de optionele SCU-LAN10 en de SCU-LAN10 Network Remote Control Software. Naast het regelen van de basisfuncties van de zendontvanger, maken de veelzijdige scoopdisplays geavanceerde bewerkingen mogelijk, zoals het bewaken van de bandcondities op een groot scherm op een locatie weg van de ham shack door verbinding te maken met een thuis-LAN-netwerk.

Kenmerken van de Yaesu FT-DX10

• Frequentiebereik:

  • TX: 1.8-54 MHz

  • RX: 30 kHz - 75 MHz
• 15 afzonderlijke banddoorlaatfilters
• Effectieve QRM-onderdrukking met de IF DSP (IF SHIFT/WIDTH, IF NOTCH DNF, DNR, COUNTOUR) Hoogwaardige en superstabiele eindversterker die gebruikmaakt van de nieuwe push-pull MOSFET RD70HUP2 aluminium koellichaam met 80 mm geluidsarme axiale koelventilator
• Snelle automatische antennetuner met een geheugen van 100 kanalen met grote capaciteit
• RF & AF-zendmonitor
• Microfoonversterker met drietraps parametrische equalizer (SSB/AM-modus)
• QMB (snelle geheugenbank)
• Band Stack-functie
• Optionele luidspreker – SP-30 ontworpen voor de nieuwe FTDX10
• Optioneel dakfilter (300Hz) – XF-130CN beschikbaar
• Selectie brede en smalle bandbreedte: Ja
• Bedrijfstemperatuur: 0℃ tot +50℃
• Frequentiestap SSB/CW: 1 Hz / 10 Hz
• Frequentiestap AM/FM: 10 Hz / 100 Hz
• Frequentiestabiliteit: ± 0,5 PPM
• Bedrijfsspanning: 13,8 Volt ± 15% (negatieve aarde)
• Stroomverbruik: RX (geen signaal): 2,5 A / RX (signaal aanwezig): 2,0 A / TX (100W): 23 A
• Display: 5 inch Full-Color TFT Display with Touch-Panel
• Emergency (SOS) function: Yes
• Mode of emission: A1A (CW) / A3E (AM) / J3E (SSB) / F2D (FM) / F3E (FM) / F1B (RTTY) / G1B (PSK
• VFO/Memory Scan: Yes
• Programmable Memory Scan (PMS): Yes
• AF / RF gain / Squelch: Yes
• Noise Blanker: Yes
• Time-Out Timer (TOT): Yes
• Band Stack: Yes
• Digital Noise Reduction (DNR): The Digital Noise Reduction (DNR) system is designed to reduce the level of ambient noise found on the HF and 50 MHz bands.
• Quick Memory Bank (QMB): The current operation status can be stored in a dedicated memory channel (QMB: Quick Memory Bank) with one touch.
• External phone jack: Connect headphones to this standard φ3.5 stereo jack.
• MicroSD card slot
• External speaker socket
• External USB socket
• External USB jack
• External Key socket
• External display socket
• External ACC socket
• External tuner socket
• External RTTY/DATA
• External ground socket
• External REM socket
• External linear socket
• External RS-232C socket
• Antenne-Aansluiting: UHF-Female (PL) (SO-239)
• Microfoon aansluiting: RJ45
• Afmetingen: L 266 mm x H 91mm x B 263 mm
• Gewicht: 1900 gram

Transmitter

• Uitgangsvermogen (Watt): 5-100 Watt (Carrier Power AM: 5-25 Watt)
• Spurious emissie: 1,8 - 30 MHz: beter dan -50 dB / 50 MHz: beter dan -63 dB
• Modulatietype: J3E / A3E / F3E
• Maximale afwijking: breed: ±5,0 kHz / smal: ±2,5 kHz
• Harmonische straling 1,8 - 29,7 MHz: Beter dan -50 dB
• Harmonische straling 50 MHz: beter dan -63 dB
• Harmonische straling 70 MHz (Britse amateurband): Beter dan -60 dB
• Antenne-impedantie (antennetuner 'UIT'): 50 Ω (ongebalanceerd)
• Antenne-impedantie (antennetuner 'AAN') HF: 16,7-150 Ω (ongebalanceerd)
• Antenne-impedantie (antennetuner 'AAN') 50 MHz: 25 - 100 Ω (ongebalanceerd)
• Microfoonimpedantie: 600 Ω (200 - 10k Ω)
• SSB-draaggolfonderdrukking: minimaal 60 dB onder piekoutput
• Ongewenste zijbandonderdrukking: minimaal 60 dB onder piekoutput
• 3e orde IMD: -31 dB @14 MHz 100W PEP
• Audiorespons SSB: niet meer dan -6 dB van 300 - 2700 Hz

Receiver

• Gevoeligheid 1,8-30 MHz SSB/CW: 0,16μV type voor 10 dB SINAD (AMP2 “ON”) (2,4 kHz)
• Gevoeligheid 50-54 MHz SSB/CW: 0.125μV type voor 10 dB SINAD (AMP2 “ON”) (2.4 kHz)
• Gevoeligheid 70-70,5 MHz SSB/CW: 0,125μV type voor 10 dB SINAD (AMP2 "ON") (2,4 kHz)
• Gevoeligheid 0,5-1,8 MHz AM: 7,9 μV type voor 10 dB SINAD (AMP2 "ON") (30% modulatie, 6,0 kHz)
• Gevoeligheid 1,8-30 MHz AM: 2,0 μV type voor 10 dB SINAD (AMP2 "ON") (30% modulatie, 6,0 kHz)
• Gevoeligheid 50-54 MHz AM: 1,0 μV typ voor 10 dB SINAD (AMP2 "ON") (30% modulatie, 6,0 kHz)
• Gevoeligheid 70-70,5 MHz AM: 2,0 μV type voor 10 dB SINAD (AMP2 "ON") (30% modulatie, 6,0 kHz)
• Gevoeligheid 28-30 MHz FM: 0,25 μV type voor 12 dB SINAD (AMP2 “ON”) (1 kHz 3,5 kHz DEV BW: 12 kHz)
• Gevoeligheid 50-54 MHz FM: 0,20 μV type voor 12 dB SINAD (AMP2 “ON”) (1 kHz 3,5 kHz DEV BW: 12 kHz)
• Gevoeligheid 70-70,5 MHz FM: 0,25 μV type voor 12 dB SINAD (AMP2 “ON”) (1 kHz 3,5 kHz DEV BW: 12 kHz)
• Middenfrequentie 1e: 9,005 MHz
• Middenfrequentie 2e: 24 kHz
• Selectiviteit (-6 dB/-60 dB) CW (BW=0,5 kHz): 0,5 kHz of beter / 0,75 kHz of minder
• Selectiviteit (-6 dB/-60 dB) SSB (BW=2,4 kHz): 2,4 kHz of beter / 3,6 kHz of minder
• Selectiviteit (-6 dB/-60 dB) AM (BW=6 kHz): 6,0 kHz of beter / 15 kHz of minder
• Selectiviteit (-6 dB/-60 dB) FM (BW=12 kHz): 12 kHz of beter / 30 kHz of minder
• Ontvangstsysteem: Superheterodyne met dubbele conversie
• Sterkte van secundaire radiogolven: ≤4 nW
• Uitgangsvermogen audio: 2,5 W (THD10%, 13,8 V)
• Audio-uitgangsimpedantie: 4 - 16 Ω ( Nominaal: 8 Ω)
• Beeldonderdrukking 1,8-28 MHz: 70 dB of beter
• Beeldonderdrukking 50 MHz: 60 dB of beter
• Beeldonderdrukking 50 MHz: 60 dB of beter

Inhoud verpakking

• 1x Yaesu FT-DX10 transceiver
• 1x Gelijkstroom kabel
• 1x 6,3mm 3-polige stekker
• 1x Yaesu SSM-75E microfoon
• 1x 25Amp. zekering
• 1x Handleiding in het Engels
