Steckverbinder und Adapter für Koaxialkabel
Wir haben Koax-Kabelverbinder, Schraubadapter und Adapter auf Lager. Finden Sie Crimp- und Schraubverbinder und Adapter für Koaxialkabel. Wir verfügen über eine große Auswahl an FME-, N-Typ-, BNC-, SMA-, TNC-, UHF- und 7-16DIN-Adaptern.

Koaxialstecker mit Stecker, Buchse und umgekehrter Polarität

Steckverbinder sind als Female (weiblich) und Male (männlich) erhältlich und es gibt eine Version mit umgekehrter Polarität für beide Geschlechter. Wenn ein Stecker in der Mitte ein Loch hat, ist er weiblich, und wenn sich in der Mitte ein Stift befindet, ist er männlich. ACHTUNG! Dies gilt nicht für einen RP-Stecker (Reverse Polarity). Bei einem Reverse Polarity sind die Geschlechter umgekehrt, Sie können dies auf dem Foto unten sehen, links ist ein SMA-Stecker und rechts ein SMA -Stecker-RP-Stecker.

SMA-Stecker und SMA-Stecker mit umgekehrter Polarität

• Pin in der Mitte = männlich

• Loch in der Mitte = Frau

Wofür werden Steckverbinder mit umgekehrter Polarität verwendet?

RP-Anschlüsse (Reverse Polarity), die normalerweise für Antennen und WLAN-Systeme (WiFi 2,4/5 GHz) verwendet werden. Der Mittelstift ist die „Umkehrung“ der in mobilen Systemen verwendeten Steckverbinder. Steckverbinder mit umgekehrter Polarität haben die gleichen Gewinde (innen oder außen), aber der Stift und das Loch sind vertauscht. Als Beispiel: ein normaler SMA-Stecker mit einem Stift in der Mitte und einem Gewinde an der Innenseite. Ein SMA-Stecker RP (mit umgekehrter Polarität (RP)) hat innen das gleiche Gewinde, aber ein Loch in der Mitte. Siehe den rechten Stecker im Foto oben.

Unten auf dieser Seite finden Sie eine detaillierte Beschreibung gängiger Anschlüsse und Stecker.

Übersicht über die gängigsten HF-Anschlüsse

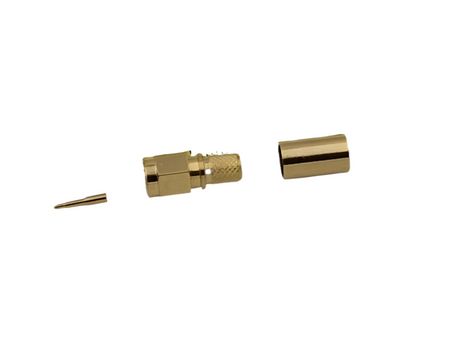

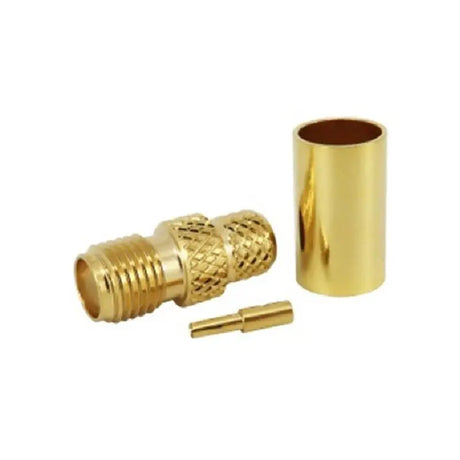

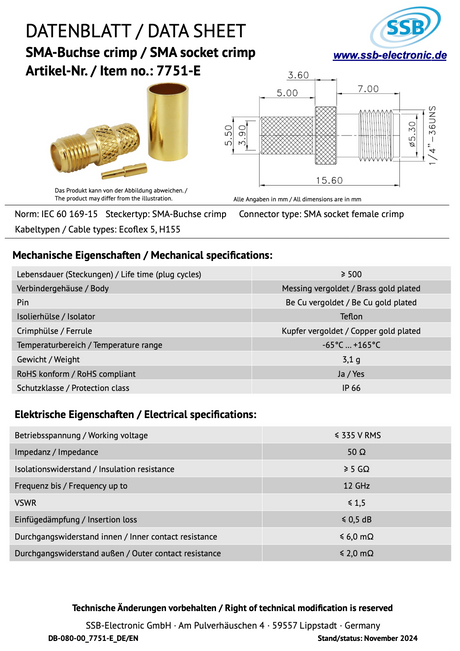

SMA

SMA steht für „Sub Miniature Type A“-Stecker und ist ein Design aus den 1960er Jahren, das im Zeitalter von 4G weit verbreitet ist, weil es kompakt ist, geringe Verluste aufweist und für Anwendungen bis 18 GHz geeignet ist. Und einige Versionen sogar bis zu 26,5 MHz. Die Außenseite eines SMA-Steckers ist 6-seitig mit einem Durchmesser von 7,9 mm. Der SMA-R/P-Stecker (umgekehrte Polarität) wird oft für WLAN verwendet, die Außenseite ist männlich und innen befindet sich ein Gewinde mit einem weiblichen Mittelstift.

Was sind RP-Anschlüsse (Reverse Polarity)?
SMA-Stecker vs. SMA-Stecker mit umgekehrter Polarität

Wenn Sie sich das Bild oben genau ansehen, sehen Sie links einen SMA-Stecker mit einem Stift, der aus der Mitte des Steckers herausragt. Rechts im Foto oben sehen Sie einen RP-SMA-Stecker. Sie sehen, dass der RP-SMA-Female-Stecker in der Mitte eine Buchse (Öffnung) anstelle eines Stifts hat. Reverse Polarity wird im Niederländischen auch Reverse Polarity genannt.

Beide Anschlüsse sind männlich (Male). Die Standard-SMA-Stecker und die RP-SMA-Stecker verfügen beide über ein Gewinde an der Innenseite des Gehäuses, sodass sie auf das Gewinde an der Außenseite einer SMA- oder SMA-RP-Buchse (Female) geschraubt werden können. Sie können niemals Standard-SMA-Stecker und RP-SMA-Stecker miteinander kombinieren, da die Stifte und Buchsen niemals einen guten Kontakt herstellen können und daher das Signal nicht durchlassen können. SMA-Stecker (männlich) und SMA-Stecker (männlich) mit umgekehrter Polarität (RP) verfügen beide über ein Gewinde an der Innenseite des Gehäuses, sodass Sie sie an einen SMA-Stecker (weiblich) oder einen RP-SMA-Stecker (weiblich) anschließen können Gewinde an der Außenseite des Gehäuses.

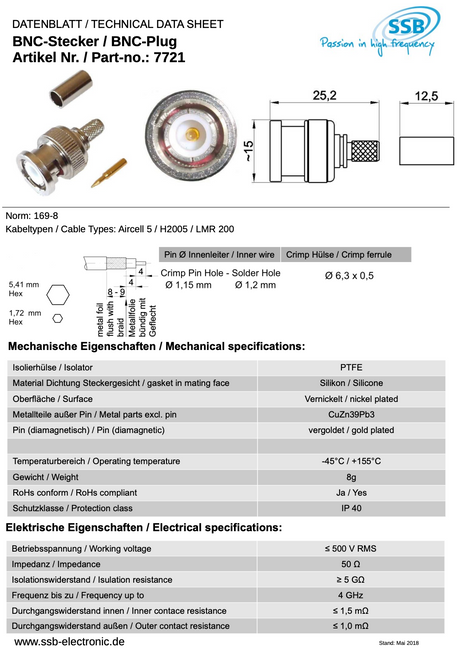

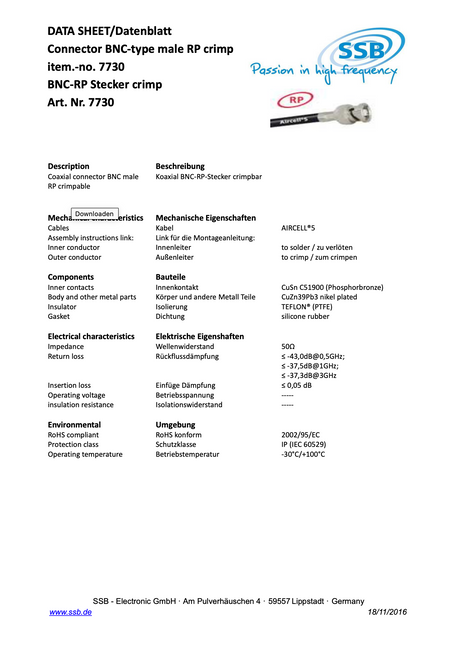

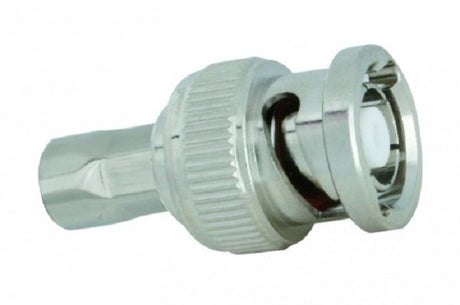

BNC

BNC-Anschluss (Bajonett-Neill-Concelman). Hierbei handelt es sich um einen Steckverbinder, der dank eines Bajonettverschlusses schnell angeschlossen werden kann. Sie müssen lediglich den Stecker einstecken und eine Vierteldrehung drehen. Das interne Federsystem hält die Anschlüsse zusammengedrückt, so dass sie sich nicht lösen können. Diese BNC-Stecker gibt es unter anderem in 50 Ohm für Sender und Empfänger und in 75 Ohm für Videosignale.

FME

FME steht für „For Mobile Equipment“ und war bis zur Einführung von 4G ein Standardanschluss in der GSM-Kommunikation. Der FME-Anschluss ist bis ca. 2 GHz ausgelegt. Aufgrund des Aufstiegs von 4G werden auch 2600 MHz verwendet, was ihn nicht sehr geeignet macht. Aus diesem Grund wird der FME-Anschluss hauptsächlich für alle 2G- und 3G-Modems verwendet.

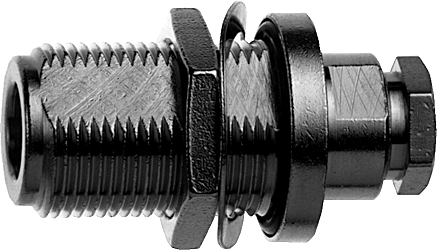

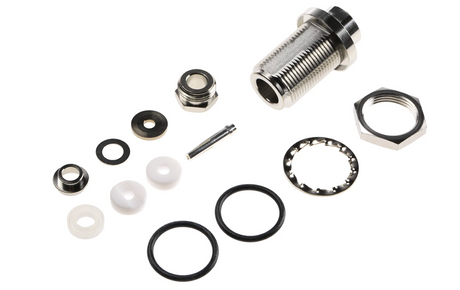

N-Stecker oder N-Typ-Stecker

Der N-Stecker, auch N-Typ genannt, wurde von Paul Neill erfunden. Dies ist ein Steckverbinder, der seit den 1940er Jahren verwendet wird. Diesen N-Stecker finden Sie an vielen Außenantennen, da neue Entwicklungen dafür sorgen, dass dieser Stecker bis 18 GHz geeignet ist und der Stecker über eine Dichtung verfügt, sodass er witterungsbeständig ist. Der N-Buchse-Stecker ist 1,57 cm lang, hat ein 5/8-24-Gewinde und ist in 50 Ohm und 75 Ohm erhältlich.

MMCX

MMCX steht für „Micro Miniature Coaxial Connector“ und ist ein Klick-Stecker, der für mindestens 500 Verbindungen geeignet ist und immer noch häufig verwendet wird, unter anderem weil er für Frequenzen bis 6 GHz geeignet ist. MMCX wird regelmäßig in GPS-Systemen und USB-DVB-T-Empfängern verwendet, aber auch GSM-Modems sind manchmal mit MMCX ausgestattet. Der Durchmesser eines MMCX-Steckers beträgt 2,4 mm und ist somit eine Art Mini-MCX.

Mini-UHF

Mini-UHF steht für „Miniatur-UHF“-Stecker, auch bekannt als Mini-PL oder Mini-PL259-Stecker, eine kleine Version des bekannten PL259-Steckers. Dieses stammt ursprünglich aus den 1970er Jahren und wurde für tragbare Transceiver mit einer maximalen Frequenz von 2,5 GHz und einem 3/8-24-Gewinde entwickelt.

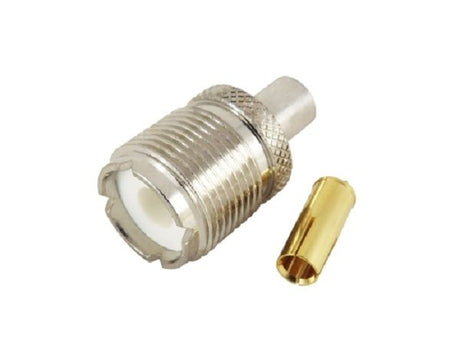

PL-Stecker, auch PL-259 oder UHF-Stecker genannt

PL-Stecker, auch PL-259 und UHF-Stecker genannt. Dies ist ein Steckverbinder, der seit den 1930er Jahren verwendet wird. Einen PL-Stecker findet man beispielsweise an UKW-Antennen. Der PL-Female-Stecker hat einen Durchmesser von 1,57 cm und ein 5/8-24-Gewinde. Diese PL-Buchse wird auch unter der Bezeichnung SO-239 oder Navy Type 49190 und Navy Type 49194 verkauft.

SMC

SMC steht für „Sub Miniature Version C“. Der Stecker wurde in den sechziger Jahren entwickelt und ist etwas kleiner als Version A (SMA). Ein SMC-Stecker ist ein Schraub-Dreh-Stecker für eine sichere Verbindung, die sich nicht (leicht) durch Vibration lösen kann. Dieser Steckertyp ist bis zu 10 GHz geeignet. Ein wichtiger Punkt, den Sie bei den SMC-Steckverbindern beachten sollten, ist, dass ein männlicher Stecker einen weiblichen Mittelstift und ein weiblicher Stecker einen männlichen Mittelstift hat.

KMU

SMB steht für „Sub Miniature Version B“. Der Stecker wurde in den 1960er Jahren entwickelt und ist etwas kleiner als Version A (SMA). Ein SMB-Stecker ist ein Klickstecker zum schnellen Verbinden und Trennen. Dieser Steckertyp ist bis zu 4 GHz geeignet. Ein wichtiger Punkt, der bei einem SMB-Stecker berücksichtigt werden muss, ist, dass ein SMB-Stecker (männlich) über einen weiblichen (weiblichen) Mittelstift verfügt und ein SMB-weiblicher (weiblicher) Stecker über einen männlichen (männlichen) Mittelstift verfügt.

SSMC

SSMC steht für „Small Sub Miniature Version C“. Der Stecker ist kleiner als SMC. Ein SSMC-Stecker ist ein Schraub-Dreh-Stecker für eine sichere Verbindung, die sich nicht (leicht) durch Vibration lösen kann. Dieser Steckertyp ist bis 12,4 GHz geeignet. Ein wichtiger Punkt, den Sie bei den SSMC-Steckverbindern beachten sollten, ist, dass ein männlicher Stecker einen weiblichen Mittelstift und ein weiblicher Stecker einen männlichen Mittelstift hat.

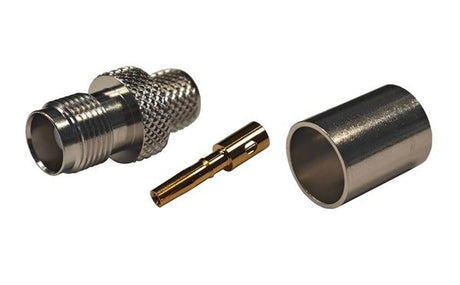

TNC
TNC steht für „Threaded Naill-Concelman“-Anschluss und ist dasselbe wie ein BNC, allerdings ist der TNC mit einem Gewinde anstelle des Bajonettverschlusses ausgestattet. Der TNC-Stecker hat seinen Ursprung in den 1950er Jahren und ist für bis zu 11 GHz geeignet. Wir sehen diesen Anschluss häufig unter anderem auf GPS-Systemen oder auf 4G-Routern von Cisco. Für WLAN werden unter anderem häufig TNC-R/P-Anschlüsse (Reversed Polarity) verwendet. Die Außenseite ist männlich (Innengewinde) und die Innenseite ist weiblich (weiblicher Mittelstift).

TNC – Umgekehrte Polarität (RP)

Zusätzlich zu den Standard-TNC-Steckern gibt es auch TNC-Stecker mit umgekehrter Polarität. Dies ist eine Variante des Standard-TNC, bei der das Geschlecht des Innenstifts geändert wurde. Ein Standard-TNC-Stecker kann nicht mit einem TNC-RP-Stecker verwendet werden, es sind jedoch Adapterstecker erhältlich, die dies ermöglichen. Bei WLAN-Geräten wie Routern und Modems mit Antenne ist häufig ein TNC- oder ein TNC-RP-Steckeranschluss zu finden.

Vier Arten von TNC-Steckern:

• TNC-RP-Buchse , diese hat einen Stift auf der Innenseite und ein Gewinde auf der Außenseite des Körpers/Gehäuses

• TNC-RP-Stecker , dieser hat eine Buchse (Pin-Eingang) auf der Innenseite und ein Gewinde auf der Innenseite des Körpers/Gehäuses

• TNC-Buchse , diese hat eine Buchse (Pin-Eingang) auf der Innenseite und ein Gewinde auf der Außenseite des Körpers/Gehäuses

• TNC-Stecker , dieser hat einen Stift auf der Innenseite und ein Gewinde auf der Innenseite des Körpers/Gehäuses
  TS-9-Anschluss

Der TS-9-Anschluss ist ein Anschluss, den wir unter anderem an Dongles von Huawei und USB-Modems finden. Dieser Anschluss sieht dem CRC9 sehr ähnlich, daher ist es wichtig, zunächst den Typ des Anschlusses an Ihrem Gerät zu bestimmen. Der Unterschied zwischen einem TS9-Stecker und einem CRC-9 besteht darin, dass der TS9 im Vergleich zum CRC9 einen größeren Durchmesser hat.

7/16 DIN-Stecker

Die 7/16 DIN-Stecker (Kernstärke 7 mm, Außenkontakt 16 mm) sind hauptsächlich im professionellen Markt zu finden. Diese großen, robusten Steckverbinder befinden sich beispielsweise an den Antennen, die wir in den Masten der Betreiber sehen. Aufgrund des innenliegenden O-Rings sind diese Steckverbinder resistent gegen Witterungseinflüsse und in Kombination mit ihrer Robustheit sehen wir sie häufig in militärischen Anwendungen.

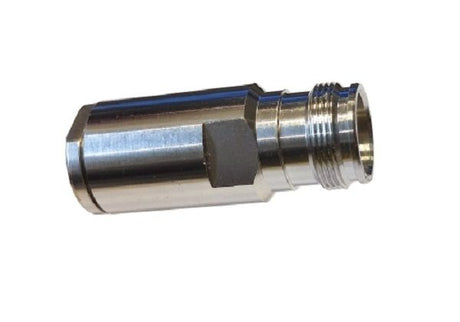

4,3/10 DIN-Stecker

Der 4,3/10 DIN-Stecker (Kernstärke 4,3 mm, Außenkontakt 10 mm) ist der kleine Bruder des 7/16DIN-Steckers und wir sehen diesen 4,3/10DIN hauptsächlich im professionellen Markt. Diese robusten Steckverbinder befinden sich beispielsweise an den Antennen, die wir in den Masten der Betreiber sehen. Aufgrund des innenliegenden O-Rings sind diese Steckverbinder resistent gegen Witterungseinflüsse und in Kombination mit ihrer Robustheit sehen wir sie häufig in militärischen Anwendungen.

QMA

QMA steht für „Quick Minuature Version A“-Stecker, der seit etwa 2003 als Ergänzung zu den sehr weit verbreiteten SMA-Steckern auf dem Markt ist. Der QMA lässt sich einfach und schnell ohne Werkzeug anschließen und trennen und ist für bis zu 18 GHz geeignet. Der Vorteil besteht darin, dass der Stecker nach der Montage um 360 Grad gedreht werden kann, um die Installation zu erleichtern. Wir begegnen dem QMA häufig an Antennen von GSM-Masten, da diese klein sind und viel auf einer kleinen Fläche platziert werden kann, was bei aktuellen Antennen ein Muss ist. QMA- und SMA-Stecker passen NICHT zusammen!

Fakra-Anschluss

Ein Fakra-Stecker ist eigentlich ein Luxus-SMB-Stecker. Das Innere eines Fakra ist das gleiche wie beim SMB, es ist jedoch mit einer zusätzlichen Kunststoffhülle in typischer Farbe ausgestattet. Diese Hülse sorgt dafür, dass sich Steckverbinder nicht durch Vibration lösen können und dass die verschiedenen Farben nicht zusammenpassen, da dieser Kunststoff unterschiedliche Laschen enthält. Dieser Steckverbinder wurde für die Automobilindustrie entwickelt. Jede Farbe weist auch auf ihre eigene Anwendung hin, beispielsweise steht Blau für GPS und Lila für GSM. Der grün-blaue Fakra Z ist universell und passt überall.

F-Stecker oder F-Typ-Stecker

Der F-Stecker oder auch F-Typ-Stecker wird hauptsächlich zum Anschluss von Video- und Funksignalen verwendet. Allerdings können diese Anschlüsse auch bei Internetmodems auftreten. Manchmal wird bei diesem Stecker der Kern des Kabels als Mittelstift verwendet und daher muss nichts gelötet werden. Dies ist jedoch nur möglich, wenn der Durchmesser des Kabels stimmt, ein separater Mittelstift wird geliefert.

Lötfreie Steckverbinder

Bei lötfreien Steckverbindern, auch lötfrei genannt, fällt oft die Bezeichnung „Klemme“. Beispielsweise handelt es sich beim UHF-Klemmstecker (70-7350) um einen Stecker, den Sie klemmen und/oder schrauben können (zum Klemmen oder zum Schrauben).

CRC9-Anschluss

Der CRC9-Stecker ist ein Stecker, den wir heutzutage bei neuen Produkten nicht mehr oft finden. Bekannt wurde dieser Stecker durch die Verwendung auf verschiedenen Steckkarten und Dongles von Huawei, die unter anderem auch von KPN herausgegeben wurden. Dieser Anschluss ist auch als DDS-E620 bekannt.

Für Fernsehsignale verwendete Steckverbinder sind unter mehreren Namen bekannt, beispielsweise CAI, was für „Central Antenna Device“ steht, und IEC-Steckverbinder. Der korrekte Name für IEC ist IEC 61169-2, auch bekannt als „Belling-Lee-Stecker“ oder Typ 9.52. IEC steht für „International Electrotechnical Commission“. Alle diese Namen weisen auf ein und denselben Schiebestecker hin, den wir in europäischen Fernsehgeräten finden. Wir finden F-Stecker auch an anderen Stellen in diesen Kabeln, beispielsweise an Splittern.

Ist der von Ihnen gesuchte Stecker nicht im Lieferumfang enthalten? oder kannst du es nicht finden? Am besten erreichen Sie uns über Whatssapp, Kontaktformular oder E-Mail, wenn Sie uns eine Nachricht senden, kümmern wir uns um die Abwicklung für Sie.
