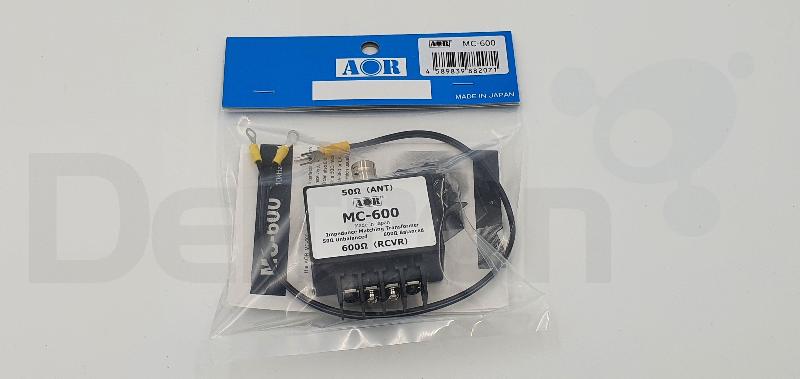

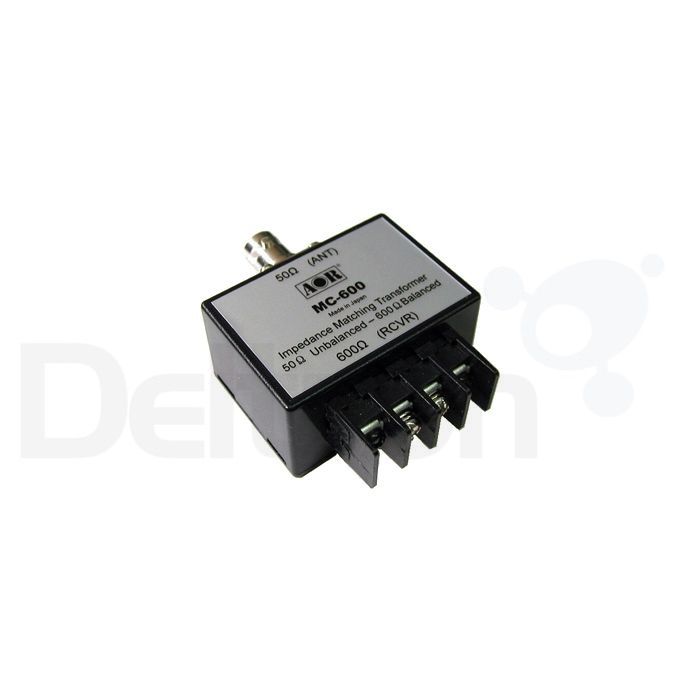

AOR MC-600 interface

Der AOR MC-600 ist eine passive Einheit, die eine Schnittstelle zwischen dem 600-Ohm-Antennenanschluss vieler antiker Receiver und der Antenne mit 50-Ohm-Koaxialkabel bildet. Der MC-600 kann auch zum Anschluss einer hochohmigen Drahtantenne mit einem 50-Ohm-Empfängereingang verwendet werden. Der MC-600 ist ideal für die Verwendung mit der kleinen Innenrahmenantenne AOR LA-380 oder LA-390 für antike Receiver, die normalerweise keinen 50-Ohm-Koaxialkabel-Antenneneingang haben.

Spezifikationen
• Impedanzanpassungstransformator
• Frequenzbereich: 10 kHz bis 30 MHz
• Impedanz: 50 Ohm / 600 Ohm
• Einfügedämpfung: Weniger als 3 dB
• Anschluss: BNC-Buchse und Anschlüsse für abisolierte Drähte
• Betriebstemperaturbereich: -40 °C bis +85 °C
• Stromversorgung: Es ist keine Stromversorgung erforderlich
• Abmessungen (ca.): 34 x 24 x 50 mm (nur Box)
• Gewicht (ca.): 42 Gramm
*Der MC-600 ist für Empfänger konzipiert, er ist nicht für die Verwendung mit Sendern vorgesehen
* Technische Daten können ohne Vorankündigung geändert werden

Impedanzanpassung
Bei der Impedanzanpassung handelt es sich um eine elektronische Designpraxis, bei der die Eingangsimpedanz (ZS) einer elektrischen Last gleich der festen Ausgangsimpedanz (ZL) der Signalquelle eingestellt wird, an die sie letztendlich angeschlossen ist, normalerweise um die Leistungsübertragung zu maximieren und Reflexionen zu minimieren von der Ladung. Dies gilt nur, wenn es sich bei beiden um lineare Geräte handelt.

Das Konzept der Impedanzanpassung wurde ursprünglich für die elektrische Energie entwickelt, kann aber auch auf jeden anderen Bereich angewendet werden, in dem eine Energieform (nicht nur elektrische) zwischen einer Quelle und einer Last übertragen wird.

Die Übereinstimmung wird erreicht, wenn ZL = ZS*
