AOR AR-2300 Blackbox-Empfänger

Computergesteuerter Empfänger mit digitaler Signalverarbeitung (DSP)

Der AR-2300 ist eine Black-Bopx-Version des AR-5001D, einem Hochleistungsempfänger von AOR.

Alle Funktionen stehen auf dem angeschlossenen PC oder Laptop zur Verfügung. Zur Fernsteuerung steht optional ein LAN-Controller zur Verfügung.

Laden Sie die Broschüre hier herunter.

MERKMALE, FUNKTIONEN UND SPEZIFIKATIONEN:

• Digitale Signalverarbeitung:


• Eingangssignale nach der 45,05-MHz-ZF werden von einem DSP-Prozessor von analog in digital umgewandelt.


• In der analogen Verarbeitungseinheit gibt es keine AGC, da die gesamte Verarbeitung, einschließlich AGC, vom DSP erfolgt.


• Leistungsstarkes analoges Front-End: Die analoge Signalverarbeitung erfolgt durch einen computersimulierten, leistungsstarken Verteilungskonstantenfilter.


• DDS-Lokaloszillator: Anstelle des herkömmlichen PLL-Verfahrens wird die erste Lokalfrequenz durch direkte digitale Synthese erzeugt. Diese Methode ermöglicht eine Frequenzumschaltung mit hoher Geschwindigkeit.


• F-Ausgang: Es wird eine analoge ZF mit 15 MHz (+/-7,5 MHz) Bandbreite ausgegeben.


• Digitaler I/Q-Ausgang: Über eine USB 2.0-Schnittstelle wird ein digitales I/Q-Signal von 0,9 MHz ausgegeben.


• Hochpräzise Frequenzreferenz: Bei Verwendung der optionalen GPS-Empfängereinheit wird eine Frequenzstabilität des internen 10-MHz-Masteroszillators von 0,01 ppm erreicht.


• FFT-Analysator: Dank des integrierten FFT-Prozessors können 10-MHz-Breitspektrumsdaten mit hoher Geschwindigkeit seriell ausgegeben werden.


• Optionale digitale Sprachdemodulation APCO25 Phase 1


• Videodemodulation


• Durch den Anschluss eines externen TV-Monitors ist es möglich, das Signal von FM-Modulations-Überwachungskameras und analogen TV-Sendungen zu demodulieren. Wenn Sie den Fernsehmonitor anschließen, können Sie das demodulierte Video überprüfen.


• Nicht kompatibel mit digitalem terrestrischem Fernsehen.


• Gleichzeitige Überwachung


• 2-Band-Empfang, Offset-Empfang, Dreifach-Empfang (es gelten Einschränkungen).


• SD-Kartensteckplatz


• Sie können den empfangenen Ton auf SD aufzeichnen sowie Receiver-Einstellungen und Speicherdaten sichern.


• 12 kHz analoger I/Q-Ausgang


• Ermöglicht die Dekodierung von DRM-Sendungen über einen PC und spezielle Software von Drittanbietern.


• HF-Direktabtastung. Beim Empfang von HF-Signalen werden die Signale direkt ins Digitale umgewandelt, ohne dass sie in den Mischer gelangen. Dies ermöglicht sehr gute Linearitätseigenschaften.

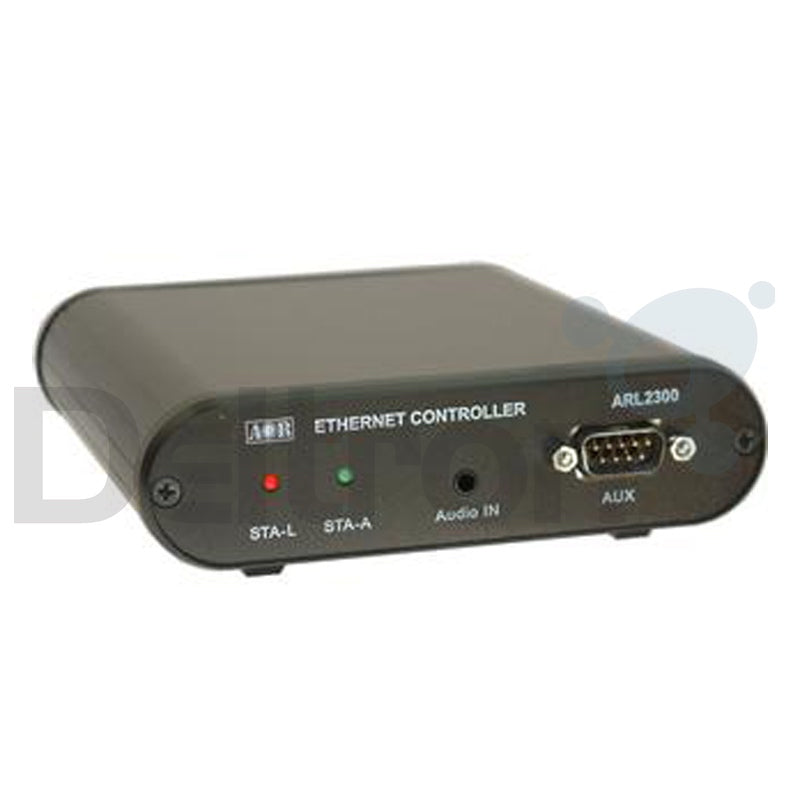

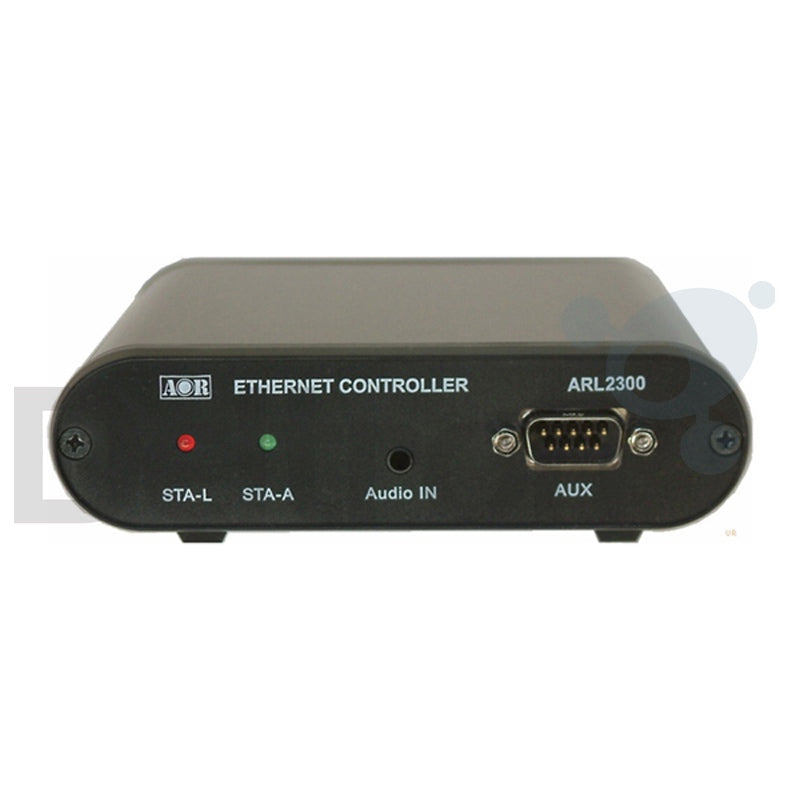

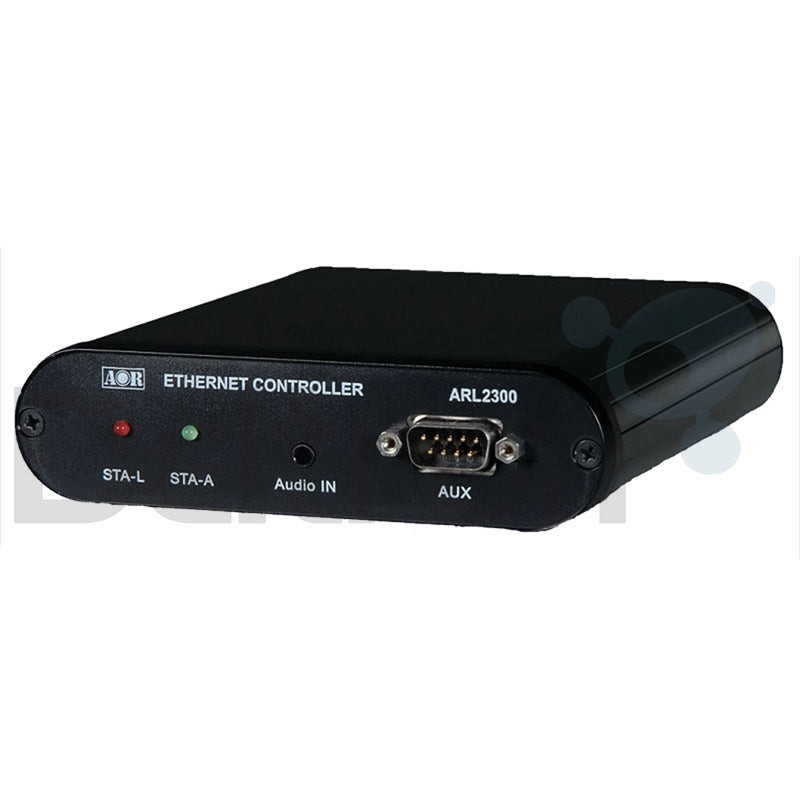

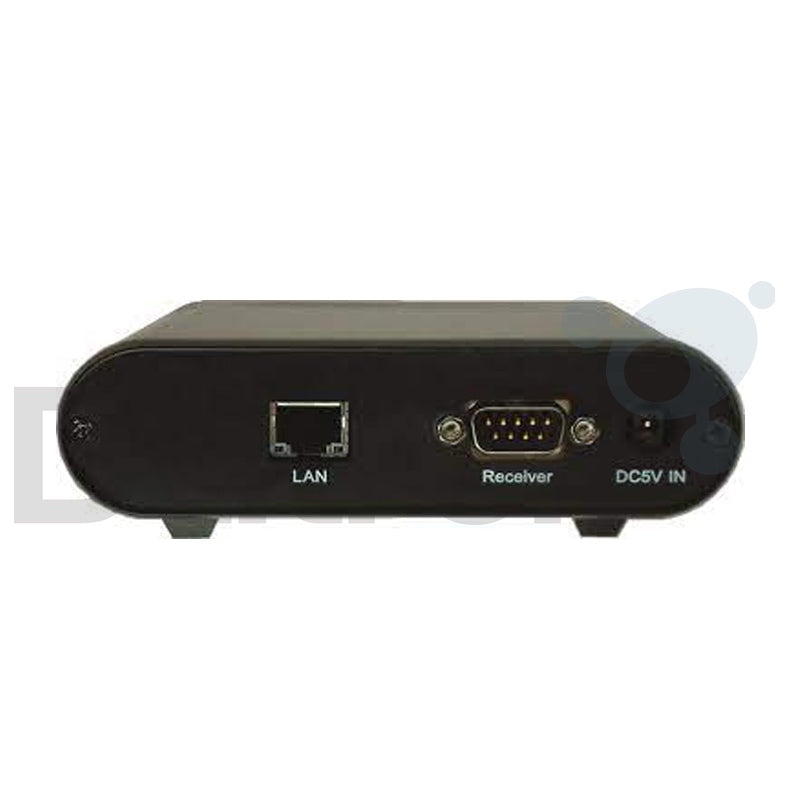

• Steuerung über LAN/Internet mit optionalem ARL2300 Ethernet Controller

Paket

• 1 x AR2300-Empfänger


• 1 x IQ5001 I/Q-Ausgangsplatine (vorinstalliert)


• 1 x AC-Netzteil


• 1 x gedrucktes Benutzerhandbuch


• 1 x SD-Karte


• 1 x USB-Kabel


• 1 x USB-Lizenz-Dongle mit Software-Suite und Treibern.
