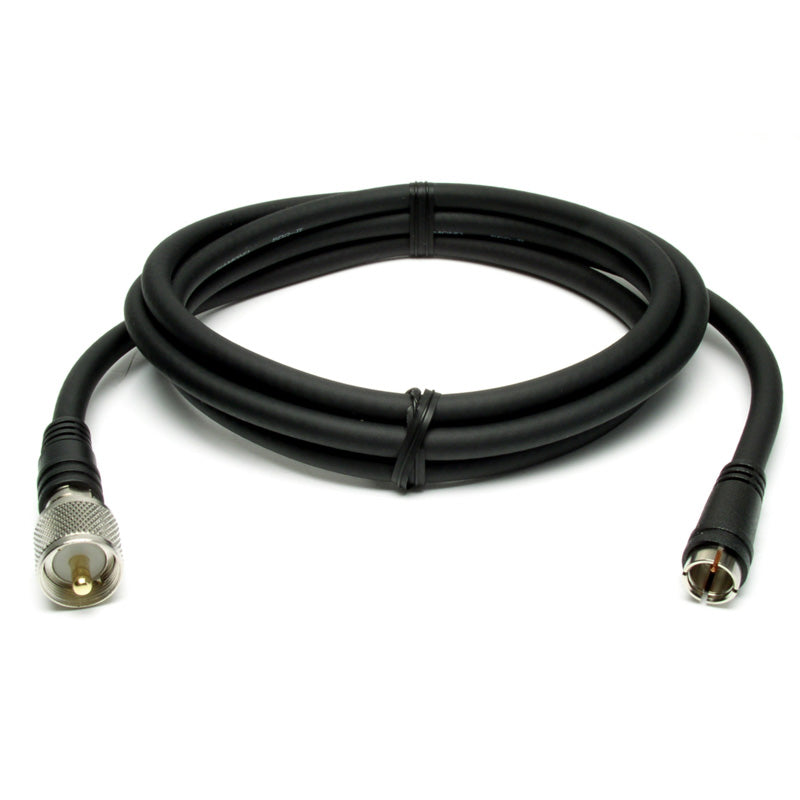

Diamant DQM-350

Mit dem DQM-350 stellt die renommierte Marke Diamond aus Japan eine bahnbrechende Lösung für Antennenkabel in Fahrzeugen vor. Dieses innovative Kabel dient zum einfachen Anschluss einer Mobilfunkantenne an einen Transceiver .

Jedes DQM-350-Antennenkabel besteht aus zwei separaten Kabeln, die über einen hochwertigen Stecker miteinander verbunden sind. Dieses System bietet zahlreiche Vorteile, wie beispielsweise eine verbesserte Signalübertragung und eine längere Haltbarkeit.

Finden Sie heraus, wie das DQM-350-Antennenkabel von Diamond Japan Ihr Fahrzeugantennenerlebnis mit fortschrittlicher Technologie und zuverlässiger Leistung verbessern kann.

Merkmale des Diamond DQM-350:

• Anschlussart (PL oder N) auf jeder Seite frei wählbar
• Größere Auswahl bei der Gesamtlänge
• Größere Auswahl an dicken/dünnen Kabelverteilungen
• Wenn Sie die Antenne oder das Radio austauschen, muss möglicherweise nur ein Teil davon ausgetauscht werden

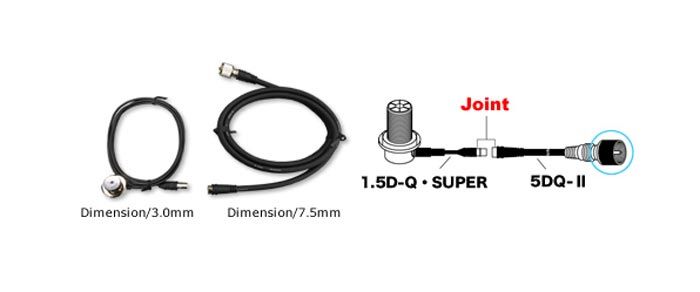

Die Kombination besteht aus einem Diamond SLM-Kabel, das von der Antenne ins Innere des Fahrzeugs geführt wird und im Inneren an einem dickeren Kabel, dem DQM-, DQN-, DQSM- oder einem DQSMF-Kabel, befestigt ist.

Die New Diamond-Linie umfasst:

• SLM: dünnes 3-mm-Kabel für den Außenbereich mit PL-Anschluss

• SLN: dünnes 3-mm-Kabel für den Außenbereich mit N-Bus

• DQM: dickes 7,5-mm-Kabel für den Innenbereich mit PL-Stecker

• DQN: dickes 7,5-mm-Kabel für den Innenbereich mit N-Stecker

• DQSM: dickes 7,5-mm-Innenkabel mit SMA-Stecker

• DQSMF: dickes 7,5-mm-Innenkabel mit SMA-Anschluss

Kombinieren Sie Diamond DQM- und SLM-Kabel

Das Diamond DQM-Antennenkabel ist dicker und befindet sich auf der Transceiver-Seite. Sie können es mit einem dünnen SLM-Antennenkabel kombinieren und verbinden, das Sie durch den Kofferraum, das Fenster oder die Türdichtung verlegen können.

Wählen Sie das dickste DQM-xx-Kabel mit einem Durchmesser von 7,5 mm, das zum Transceiver führt. Um die Dämpfung möglichst gering zu halten, wählen Sie die äußere (dünnste) Kabellänge möglichst kurz und die innere (dickere) Kabellänge.

Um den Diamond-Antennenhalter zu verwenden, verwenden Sie ein dünnes SLM-Kabel oder SLN-Kabel, die einen Durchmesser von 3 mm haben. Hierbei handelt es sich um das Kabel, das durch die Fensterdichtung, Türdichtung oder Kofferraumdichtung eines Fahrzeugs geführt werden kann. Im Fahrzeuginneren verbinden Sie das SLM- oder SLN-Kabel mit einem dickeren Antennenkabel vom Typ DQM oder DQN, die einen Durchmesser von 7 mm haben und an den Transceiver im Fahrzeug angeschlossen werden.

Anschlusshinweise

Um die Dämpfung möglichst gering zu halten, empfehlen wir Ihnen, den dünnen Außenzug so kurz wie möglich und den dicken Innenzug so lang wie nötig zu halten. Das Ergebnis ist ein sehr guter Kompromiss zwischen Dämpfung und einfacher Montage im Fahrzeug.
