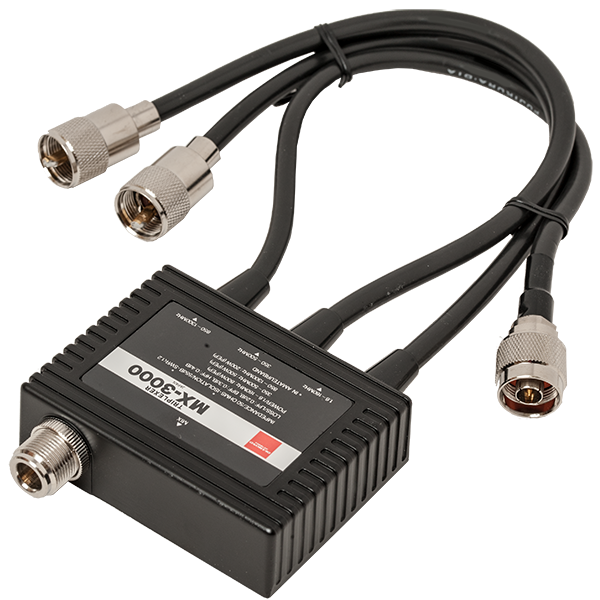

Diamant MX-3000

Dieser Diamond MX-3000 Triplexer mit einem Frequenzbereich von 1,6 – 160 MHz, 350 – 500 MHz und 850 – 1300 MHz, in einem soliden Aluminiumgehäuse. Triplexer fest abgestimmt, keine Anpassung erforderlich!

Spezifikationen

• Frequenz: HF 144/430/1200 MHz


• Abmessungen: B86 x H25 x T64 mm


• Gewicht: 410 Gramm


• Durchlassbandbreite: LPF/1,6 bis 160 MHz, BPF/350 bis 500 MHz, HPF/850 bis 1300 MHz


• Nennleistung: LPF/800 W (PEP), BPF/500 W (PEP), HPF: 200 W (PEP)


• Isolationsverlust: LPF/weniger als 0,2 dB, BPF/weniger als 0,3 dB, HPF/weniger als 0,4 dB


• Isolierung: Mehr als 55 dB


• Impedanz: 50 Ohm / VSWR: weniger als 1,2:1


• Anschluss: (MIX)NJ / (144)MP / (430)MP / (1200)NP


• Koaxialkabel: 5D-2VS (35 cm)

Frequenzbereich: 1,6–160 MHz, 350–500 MHz, 850–1300 MHz

• Eingang 1,6 - 160 MHz: Kabel mit UHF-Stecker (PL-259)


• Eingang 350 - 500 MHz: Kabel mit UHF-Stecker (PL-259)


• Eingang 850 - 1300 MHz: Kabel mit N-Stecker


• Mischung: N-Weiblich


• Leistung:



  • 1,6 - 160 MHz: Max. 800 Watt PEP


  • 350–500 MHz: Max. 500 Watt PEP


  • 850 - 1300 MHz: Max. 200 Watt PEP





Packungsinhalt

• 1x Diamond MX3000 Triplexer


• 1x Handbuch in Englisch und Japanisch
