Grazioli MV6

Die Grazioli MV6 ist eine vertikale Multiband-1/4-Wellen-Groundplane-Basisantenne für die 20-, 17-, 15-, 12-, 10- und 6-Meter-HAM-Bänder. Der MV6 verfügt über eine äußerst robuste Konstruktion aus der Aluminiumlegierung AW6063-T66 und CNC-gefrästen Teilen. Der Grazioli MV6 wird mit einem hochwertigen Montagesatz aus Edelstahl 304 und 316 für eine lange Lebensdauer ohne Rost geliefert. Der Grazioli MV6 verfügt über eine hohe Eingangsleistung von bis zu 3 kW im kontinuierlichen All-Modus. Der MV6 wird mit einer ausführlichen Installationsanleitung geliefert und verfügt über eine eigene Seriennummer, sodass die Produktionscharge und Konstruktionsdetails identifiziert werden können.

Der Grazioli MV6 besteht aus einem zentralen Strahler für das untere 20-m-Band, flankiert von 4 seitlichen Radialen, die auf den höheren 17-, 15-, 12-, 10- und VHF-6-m-Bändern schwingen. Die Antenne wird direkt ohne den Einsatz von Adaptern oder Transformatoren mit Strom versorgt, was zu Verlusten führen und die anwendbare Leistung begrenzen könnte. Die Basisantenne Grazioli MV6 ist mit einer hochohmigen Induktivität ausgestattet, um Gleichstromkurzschlüsse zu vermeiden, die zu Störungen durch atmosphärische Ereignisse und/oder elektrostatische Entladungen führen könnten. Die Kalibrierung des MV6 erfolgt durch Anpassen der Teleskopteile der Radials und der Zentralantenne. Jede Frequenz ist unabhängig und hat keinen Einfluss auf die anderen Bänder, mit Ausnahme des 17-m-Bands, das auch die Resonanz des 6-m-Bands bestimmt: Wir empfehlen Verwendung eines grafischen Antennenanalysators wie RigExpert, was die Kalibrierung erheblich erleichtert.

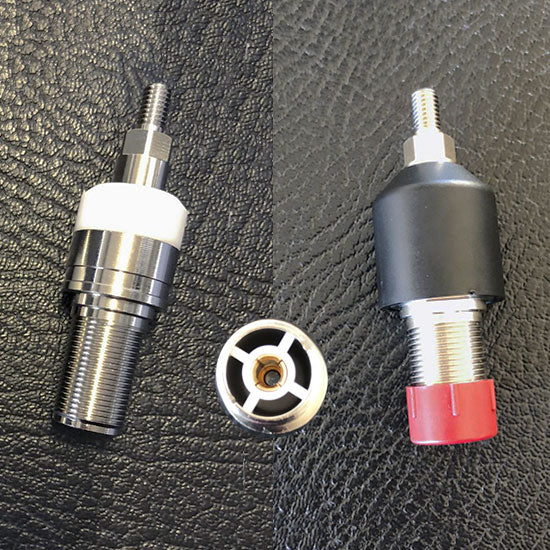

Der MV6-Stecker ist kein kommerzieller Stecker vom Typ SO-239, wie er von den meisten Herstellern geliefert wird, sondern ein von Grazioli entwickelter und hergestellter Stecker. Dieser Stecker hat eine echte Impedanz von 50 Ohm und kann bis zu 500 MHz verwendet werden. Ziel war es, einen zuverlässigen Steckverbinder zu entwickeln, der kontinuierlich 5 kW CW bei 30 MHz standhält. Der Körper besteht aus vernickeltem CW614N-Messing, während der Stift aus 24-karätigem Gold besteht, um Oxidation zu verhindern, und mit einem 4-Lamellen-Isolator ausgestattet ist, der seine Zentrierung und Elastizität beibehält und so Kontaktverluste vermeidet. Der Isolierteil besteht aus PTFE, einem der besten Isoliermaterialien.

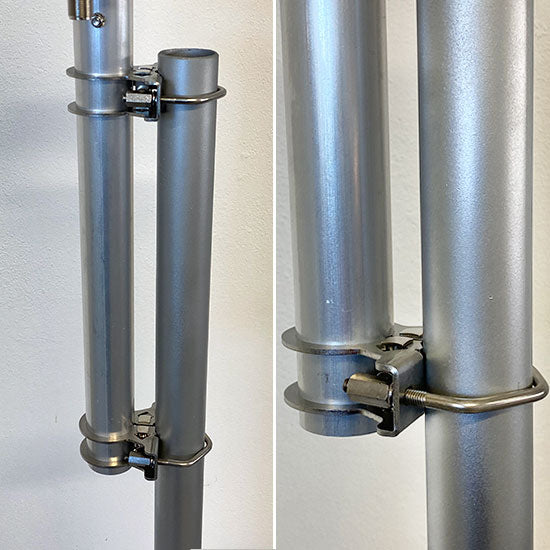

Die Montagehalterung des Grazioli MV6 besteht aus 2,5 mm dickem AISI304-Edelstahl und wird mithilfe eines Klemmverriegelungssystems am Antennenrohr befestigt, wodurch eine extrem starke mechanische Verriegelung entsteht. Die Befestigung am Mast erfolgt mit V-Bolzen AISI304 M6 und hochwertigen Muttern, um das Festziehen zu erleichtern.

Eigenschaften Grazioli MV6 Anenne

• Frequenzbereich:



  • 14 MHz


  • 18 MHz


  • 21 MHz


  • 24 MHz


  • 28 MHz


  • 50 MHz






• Elektrischer Typ: 1/4 Wellenbasis mit parallelem Radial


• Verstärkung: 0 dBd – 2,15 dBi


• VSWR: <1,5:1


• Maximale Dauerleistung: 3000 Watt (CW)


• Impedanz: 50 Ohm


• Polarisation: Linear vertikal


• Materialien: hartgezogenes Aluminiumrohr AW6063-T66, Glasfaser, Messing, PTFE. Die gesamte Hardware besteht aus Edelstahl AISI-304 und 316


• Maximaler Windwiderstand: 130 km/h


• Höhe: 6750 mm (inkl. Halterung)


• Gewicht: 7800 Gramm


• Zur Montage an einem Mast


• Für Mastdurchmesser: Ø: 40 - 54 mm


• Antennenanschluss: UHF-Buchse


• PTFE-Isolator und 24K vergoldeter Mittelstift


• Antennenlänge: 620 cm


• Radiale Länge: 270 cm

Packungsinhalt

• 1x Grazioli MV6 Antenne


• 1x Satz Seitenradiale


• 1x Montageset


• Handbuch in Englisch und Italienisch
