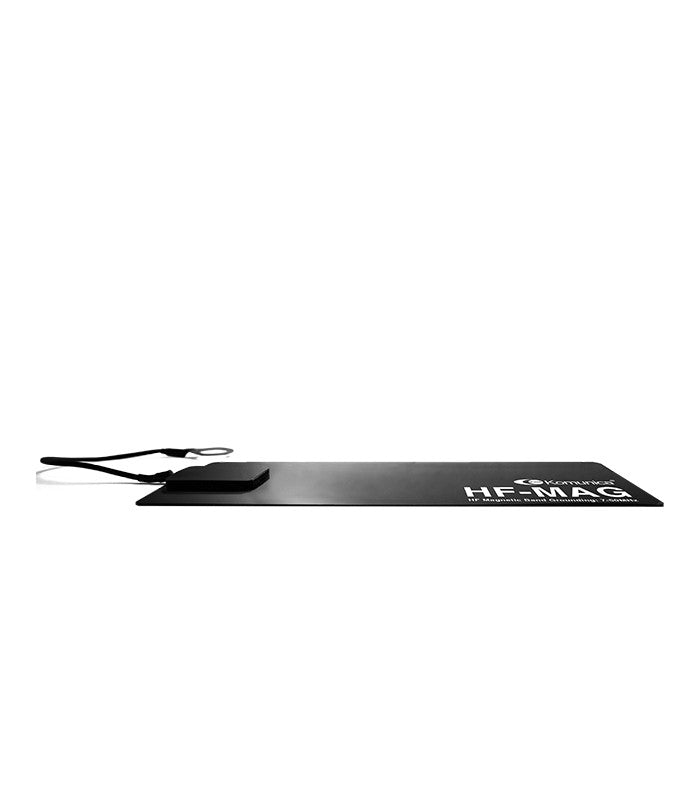

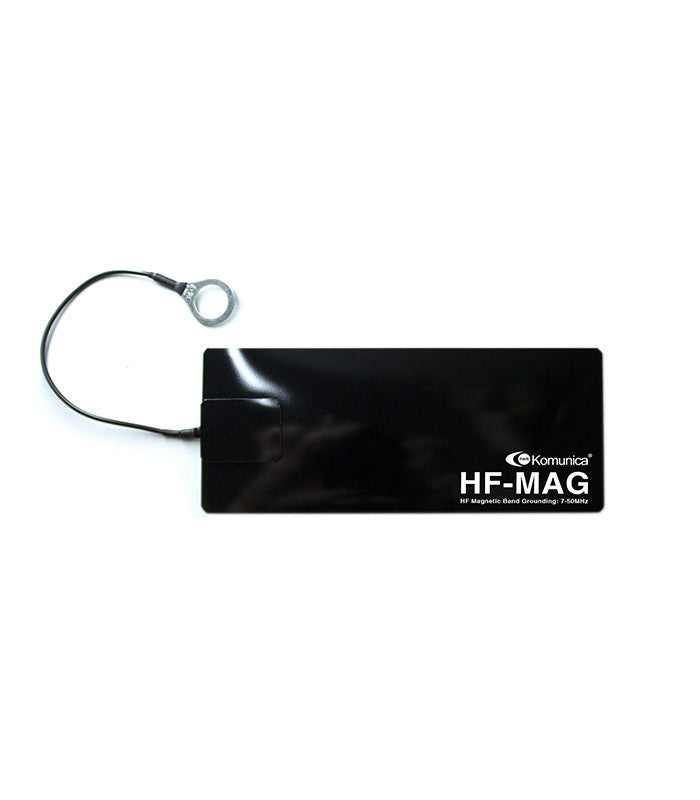

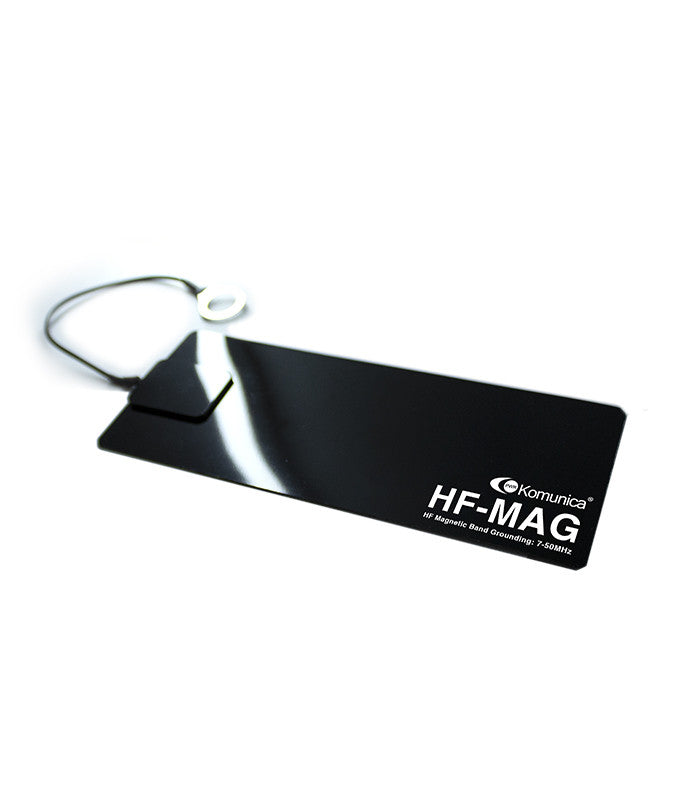

Komunica HF-MAG magnetische Grundplatte

Bei der Verwendung einer Antenne unter 50 MHz ist eine gute Erdung von entscheidender Bedeutung. Die magnetische Erdungsplatte Komunica HF bietet die perfekte Lösung für Situationen, in denen eine zuverlässige Erdung schwierig zu erreichen ist, wie z. B. bei Antennen mit Magnetfuß oder auf Balkonen. Diese Erdungsplatte ist einfach zu verwenden, indem Sie die Matte auf eine flache Metalloberfläche legen und den Draht mit der Unterlegscheibe an der Basis der Antenne befestigen.

Für eine optimale Leistung beim Betrieb mit einer Frequenz von 3,5 MHz (80 m) empfehlen wir die Verwendung von zwei Komunica HF-Grundplatten. Bei der Verwendung von 50 MHz ist es wichtig, das Anschlusskabel so kurz wie möglich zu halten, wobei eine maximale Länge von 20 cm bevorzugt wird.

Installationsanleitung:

1. Untergrund vorbereiten: Oberfläche staub- und schmutzfrei machen
2. Platzierung: Wählen Sie eine möglichst ebene Fläche. Auch eine leicht gewölbte Oberfläche ist geeignet.
3. Anschluss: Führen Sie den Ring des Kabels zwischen den Anschlüssen der Basis und der Antenne ein.
4. Optimierung: Für das 50-MHz-Band können Sie mit einer Kabellänge von weniger als 20 cm ein besseres SWR erzielen. Achten Sie beim Kürzen des Kabels darauf, dass die Anschlüsse ordnungsgemäß mit Schrumpfschlauch abgedichtet sind.

Kommentare:

• Verwenden Sie zwei Sätze HF-MAG für Frequenzen von 3,5 MHz (80 m).
• Fahren Sie nicht schneller als 110 km/h, wenn die Bodenplatte an Ihrem Fahrzeug befestigt ist.
• Entfernen Sie die Bodenplatte vor der Fahrt.
