NanoVNA-Netzwerkanalysator

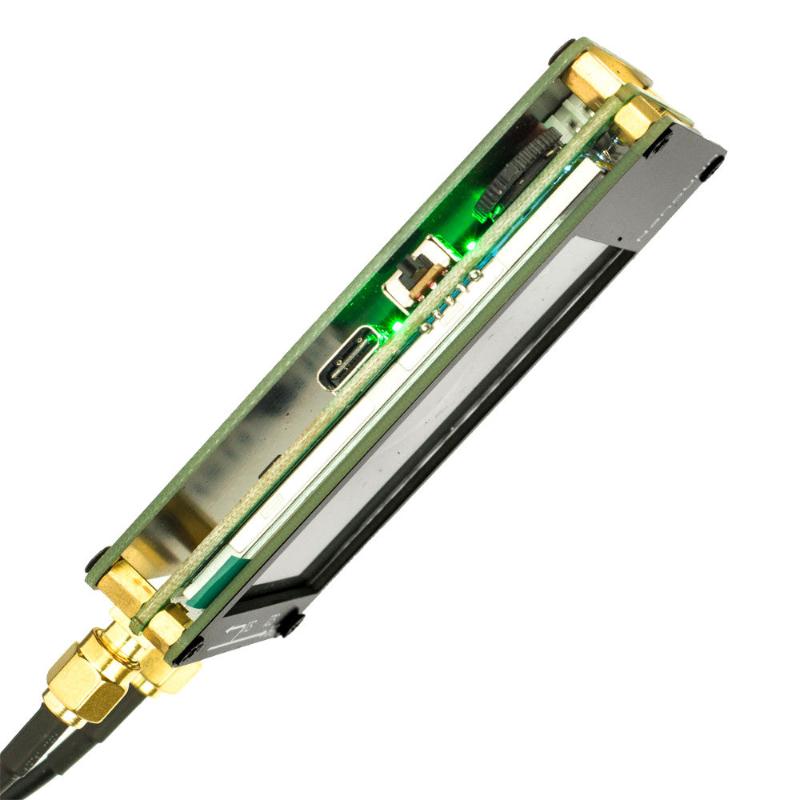

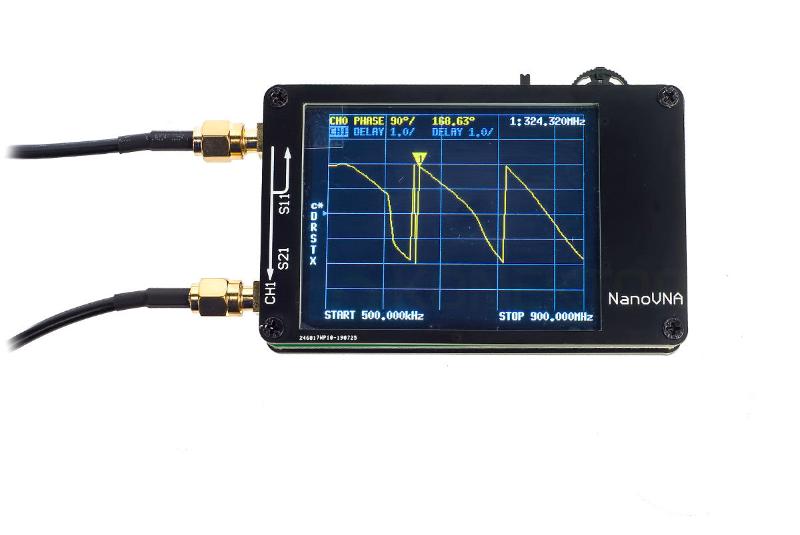

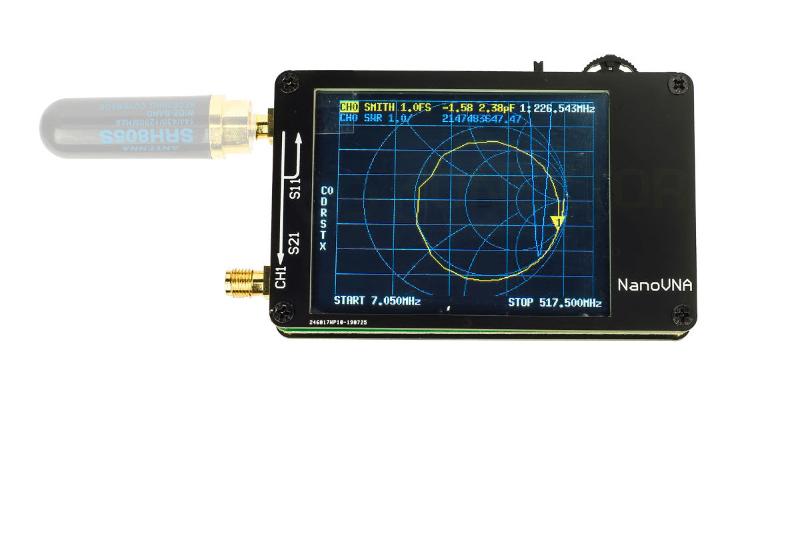

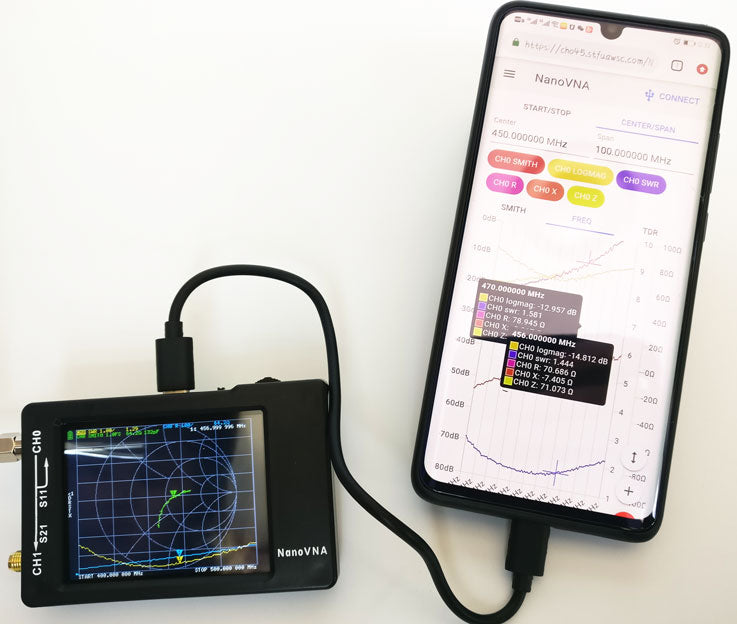

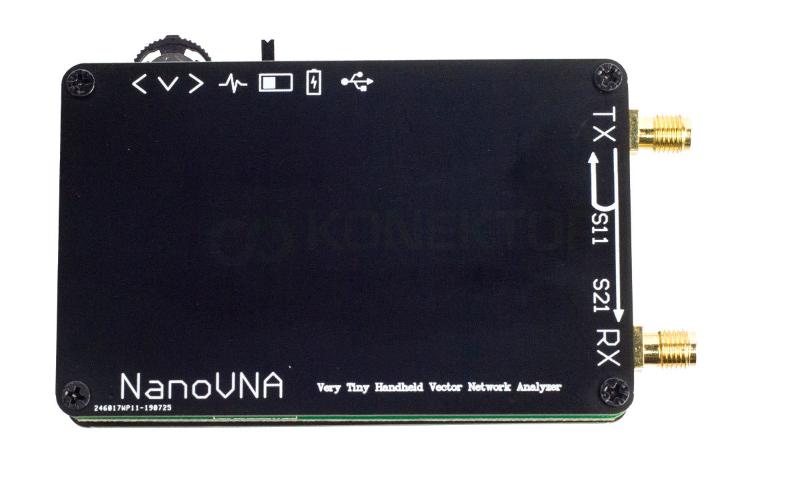

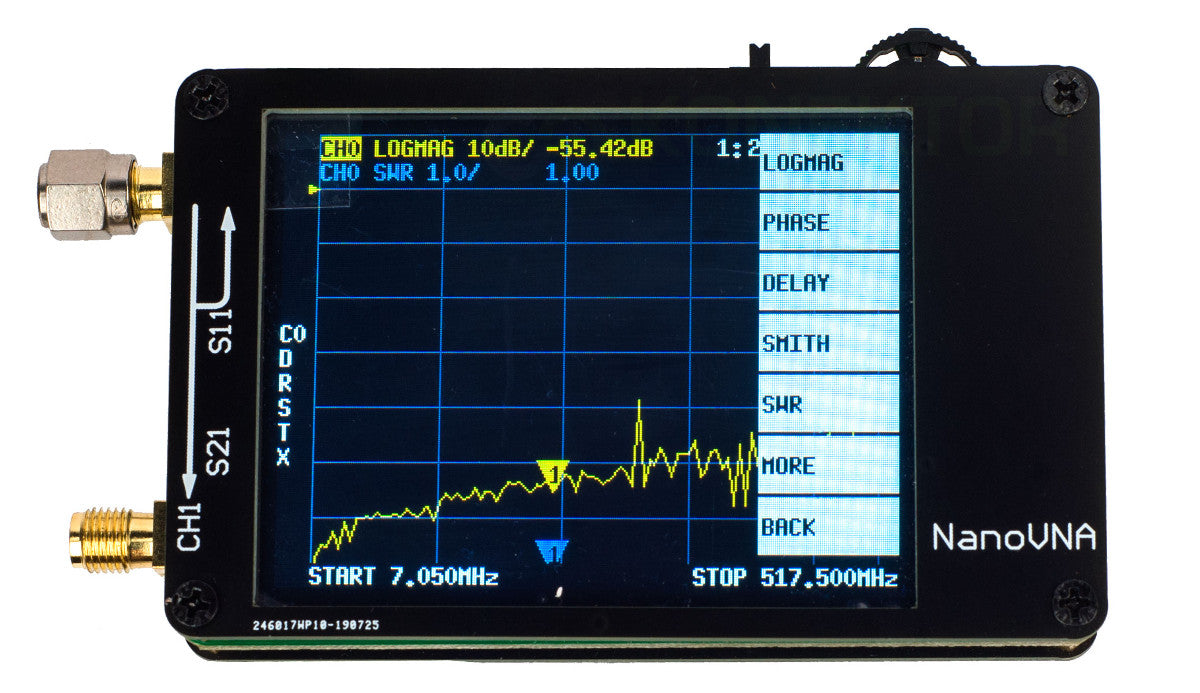

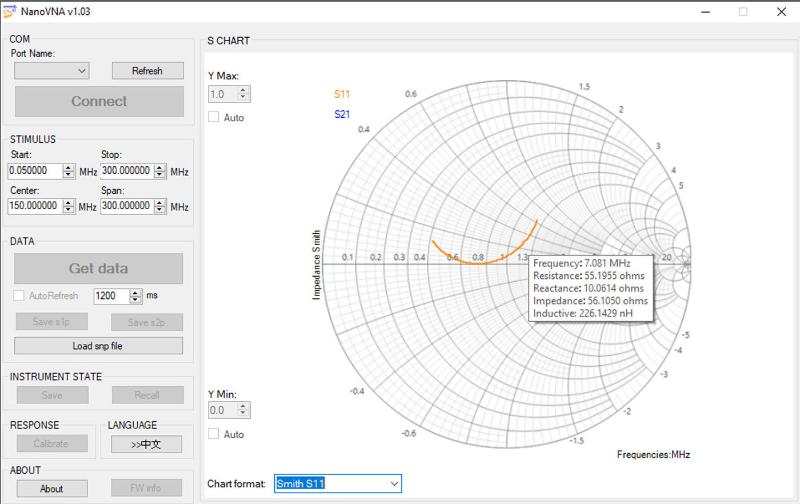

Der NanoVNA ist ein tragbarer Vektornetzwerkanalysator (VNA) mit kompaktem Design, der ursprünglich von edy555 entwickelt wurde. Dieser erschwingliche und dennoch leistungsstarke VNA ist mit einem LCD-Display ausgestattet, wird von einem 3,7-V-Li-Ionen-Akku betrieben und bietet in seiner Preisklasse eine hervorragende Leistung.

Seit seiner Einführung im Jahr 2019 hat sich der NanoVNA zum beliebtesten VNA- und Antennenanalysatorprojekt unter Bastlern entwickelt. Die Firmware und Hardware werden von edy555 auf GitHub verwaltet, wo er kontinuierlich Updates vornimmt, darunter auch Erweiterungen für Harmonische. Ein gut verarbeiteter NanoVNA kann einen Dynamikbereich von 40 dB bei 900 MHz erreichen.

Online-Community

Dank der Community-Zusammenarbeit können der verbesserte NanoVNA-H rev3.4 (und spätere Versionen) und NanoVNA-H4 einen Dynamikbereich von 40 dB bis zu 1,5 GHz erreichen. Aufgrund der hervorragenden Leistung des NanoVNA-H Rev3.4 hat edy555 in seiner Firmware 0.7.0 die Frequenzgrenze auf 2,7 GHz erhöht. Beachten Sie jedoch, dass oberhalb von 1,5 GHz ein erhebliches Grundrauschen und andere Unsicherheiten auftreten können.

TDR-Funktionalität

Cho45 hat dem NanoVNA die TDR-Funktion (Time Domain Reflectometer) hinzugefügt, mit der die Länge von Koaxialkabeln schnell gemessen und Kabelfehler durch Berechnung der Impedanzdiskontinuität erkannt werden können.

Edy555 hostet Firmware- und Hardware-Dokumentation: https://github.com/ttrftech/NanoVNA

Optimierte Benutzerfreundlichkeit

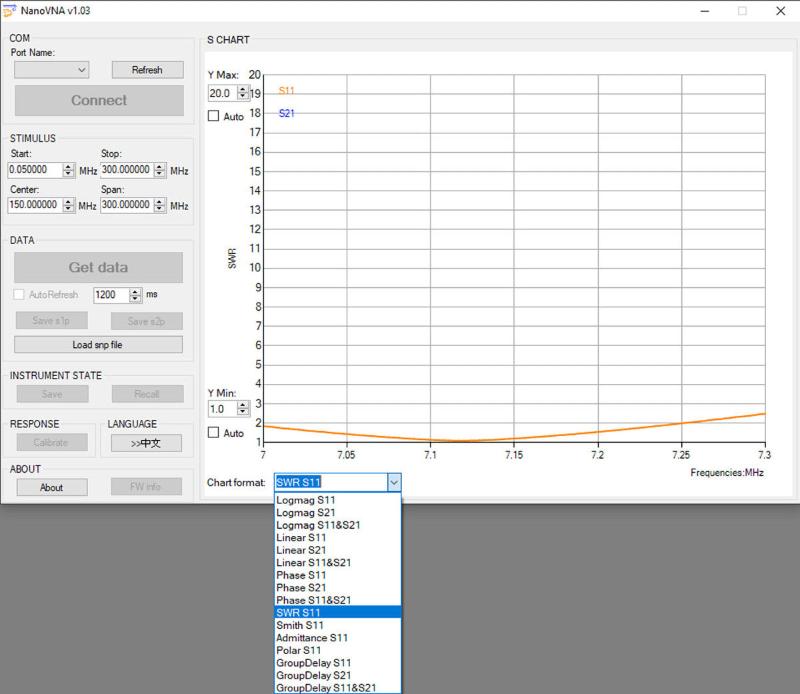

Die Firmware von DiSlord hat das Benutzererlebnis optimiert, die Messgeschwindigkeit verbessert und einige nützliche automatisierte Messfunktionen hinzugefügt.

Bitte beachten Sie: Einige Websites und Einzelpersonen behaupten, verbesserte Versionen des NanoVNA anzubieten und Originalentwickler dieser Produkte zu sein. Diese Produkte stehen in keinem Zusammenhang mit NanoVNA und verstoßen möglicherweise gegen die GPL-Vereinbarung. Die NanoVNA-Community unterstützt diese Produkte nicht. Folgen Sie diesem Link für die Originalschaltpläne und die Firmware-Dokumentation.

Hugen hat das ursprüngliche Design von Edy555 durch zwei Erweiterungen verbessert:

1. Stabilere Batterieleistung: Der SA612A-Mixer des NanoVNA benötigt eine stabile 5-V-Stromversorgung. Das ursprüngliche Design des Edy555 konnte nicht stabil mit einem 3,7-V-Lithium-Ionen-Akku betrieben werden und erforderte eine externe USB-Stromversorgung. Hugens NanoVNA-H löste dieses Problem mit einem 5-V-DC-DC-Aufwärtswandler, der einen stabilen Betrieb mit nur einem 3,7-V-Li-Ionen-Akku ermöglichte.

2. Erweiterung des Frequenzbereichs: Das ursprüngliche NanoVNA-Design funktionierte von 50 kHz bis 300 MHz. Hugens Entwurf erweiterte den Messfrequenzbereich auf 900 MHz, indem er Oberwellen des internen Frequenzsynthesizers nutzte.

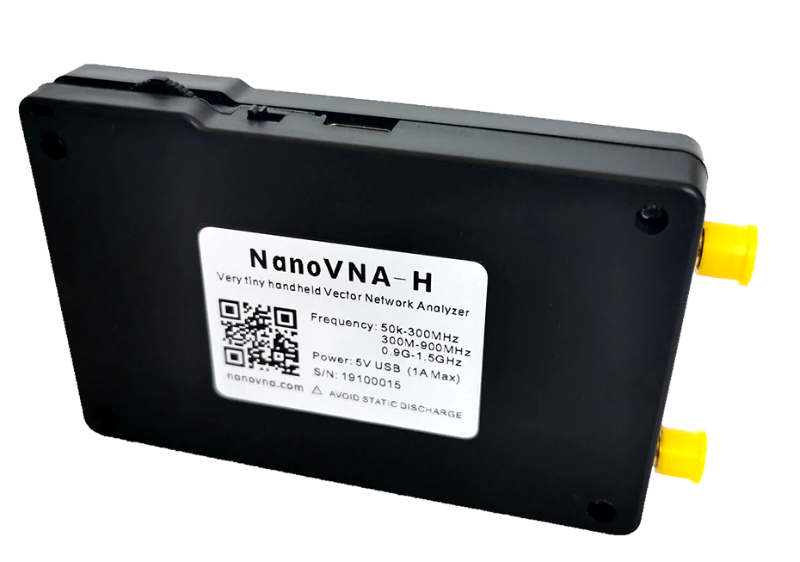

Folgen Sie diesem Link für die Firmware und Hardware von Hugens neu gestaltetem NanoVNA. Die neuesten Versionen sind NanoVNA-H rev3.6 und NanoVNA-H4 rev4.3.

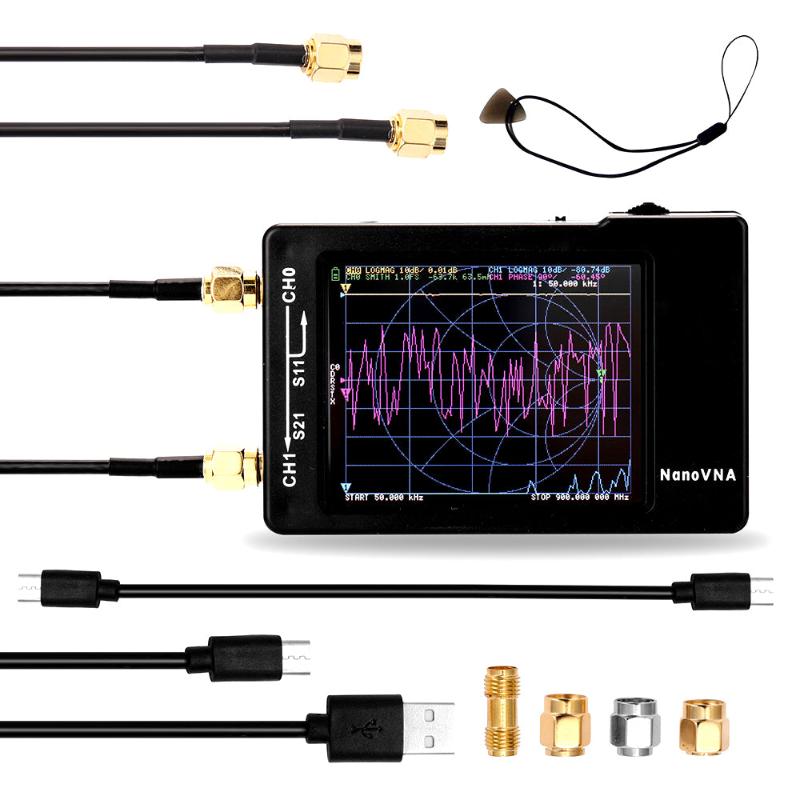

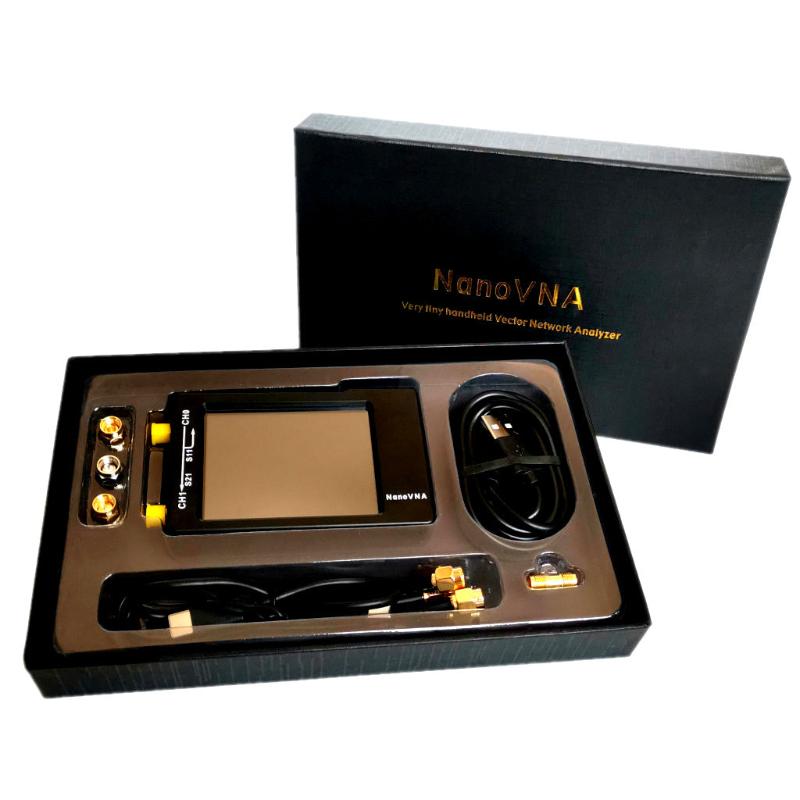

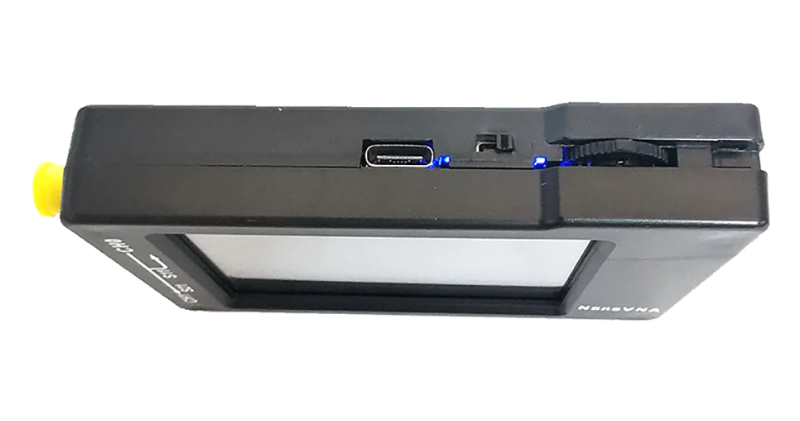

Sie können verschiedene Versionen des vormontierten NanoVNA zu sehr günstigen Preisen erwerben. Für die meisten ist der Kauf eines vormontierten NanoVNA-H die bequemste Option, um sofort loszulegen. Oder versuchen Sie es selbst, wenn Sie gerne selbst basteln oder planen, es individuell anzupassen

Bitte beachten Sie , dass einige Websites und Einzelpersonen möglicherweise behaupten, dass sie aktualisierte Versionen von NanoVNA anbieten und dass sie die ursprünglichen Entwickler dieser Produkte sind. Diese Produkte stehen in keinem Zusammenhang mit NanoVNA und verstoßen möglicherweise gegen die GPL-Vereinbarung. Die NanoVNA-Community kann für diese Produkte keinen Support bieten.
