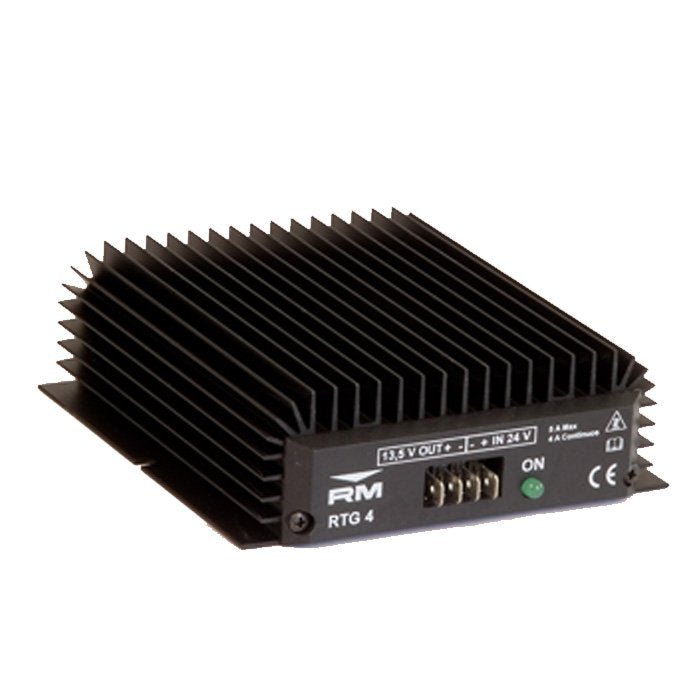

RM RTG4-24 Spannungsreduzierer

Schutz gegen Kurzschlussstrom, Überhitzung, Überausgangsspannung und Polaritätsumkehr.

• LED-Überprüfung der Ausgangsspannung und des Gerätezustands.


• Eingang und Ausgang durch Transformator isoliert.


• Zwangsbelüftung, gesteuert durch einen geeigneten Temperatursensor.


• Spezielle Vorrichtung zur Vermeidung einer zu hohen Batterieentladung.


• Verwenden Sie geeignete Fast-On-Anschlüsse, um V-in und V-out zu verbinden.


• Eine grüne LED zeigt das Vorhandensein einer Ausgangsspannung von 13,5 VDC an.

Die rote Test-LED zeigt Folgendes an:

• A. Zu hohe Temperatur des Aluminiumableiters aufgrund von Stromaufnahme oder unzureichender Ableitung.

Wenn die ordnungsgemäßen Betriebsbedingungen wiederhergestellt sind, wird das Gerät automatisch zurückgesetzt, wodurch die Ausgangsspannung bereitgestellt wird und die grüne Ein-LED aufleuchtet

ODER

• B. Abnahme der V-in-Eingangsspannung (Batterie nicht mehr effizient, um die kontinuierliche Versorgung der angeschlossenen Geräte zu gewährleisten).

Während des Schutzes funktioniert der Ausgang nicht und die LED ist aus. Stellen Sie immer sicher, dass der Reduzierer so platziert ist, dass er den Abfluss der Wärme unterstützt.

Technische Spezifikationen:

• Versorgung: 20-30 Vcc


• Eingangsenergie/Leistung: 2 A


• Sicherung: 3 A


• Ausgangsspannung: 13,5 ± 0,5 V


• Maximale Belastung: 5 A


• Dauerlast: 4 A


• Welligkeit: 5 mV


• Größe: 120x130x40mm


• Gewicht: 430gr.
