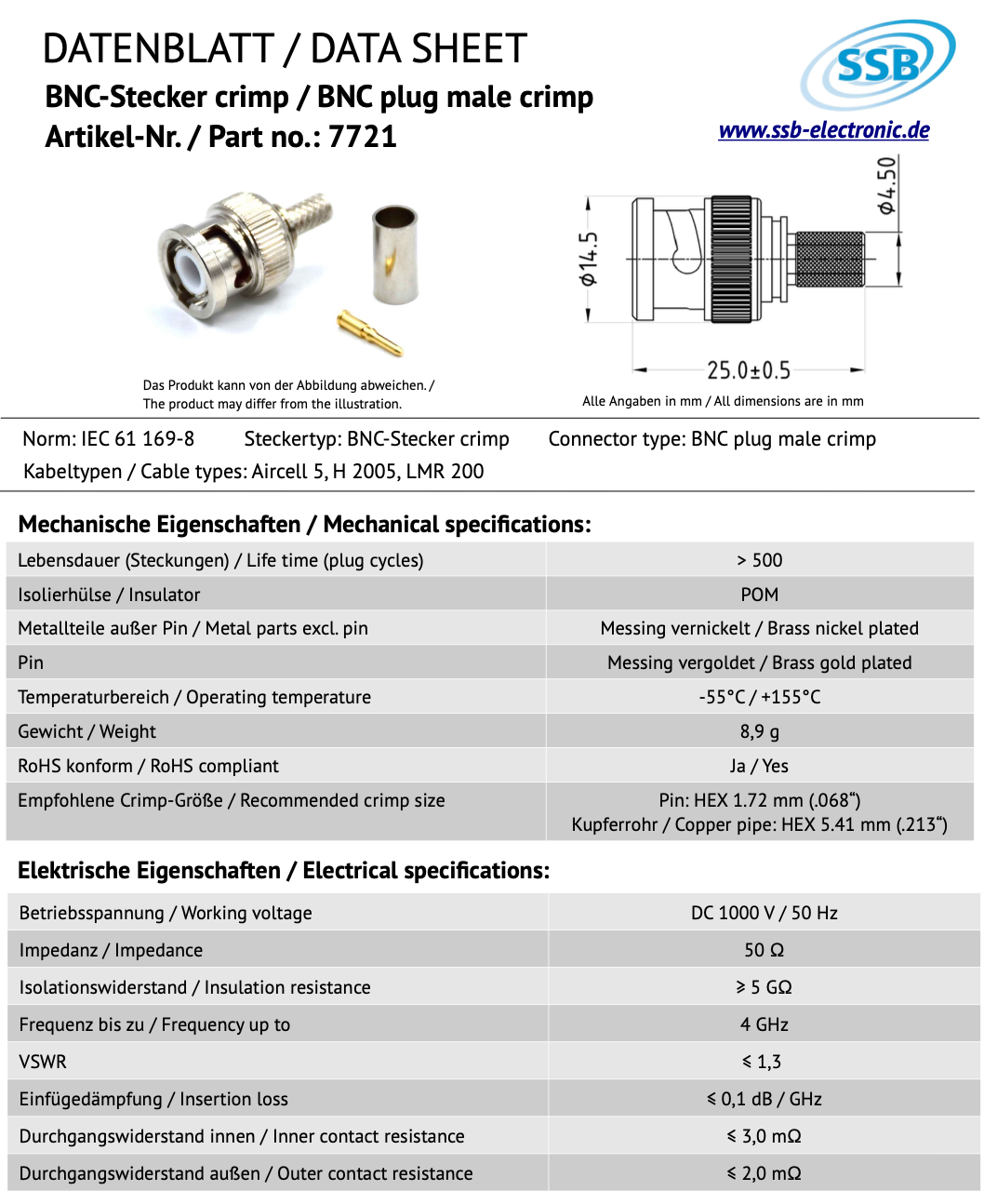

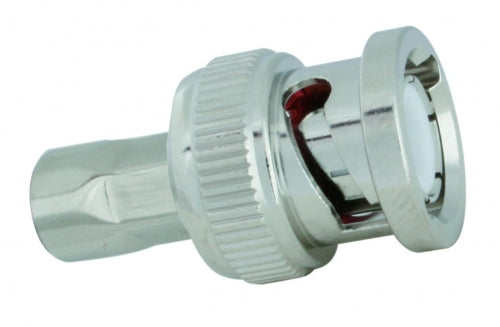

SSB BNC-Stecker Crimp Aircell-5/RG58

Dieser BNC-Stecker-Crimpstecker von SSB Electronic ist für das Aircell 5-Koaxialkabel geeignet und passt auch auf RG58-Koaxialkabel.

Mit SSB-BNC-Stecker-Crimpstecker 70-7721

• Typ: BNC-Stecker-Crimp


• Passend für: Aircell 5 / H2005 / LMR 200 / RG58


• Isolierhülse: PTFE


• Dichtung in der Arbeitsfläche: Silikon


• Oberfläche: vernickelt


• Metallteile ohne Stift CuZn39Pb3


• Stift (diamagnetisch): vergoldet


• Betriebstemperatur -45°C / +155°C


• RoHS-konform


• Standard: 169-8form


• Schutzart IP 40


• Betriebsspannung ≤ 500 V RMS


• Impedanz / Impedanz 50


• Isolationswiderstand ≥ 5 GΩ


• Frequenz bis / Frequenz bis 4 GHz


• Innerer Kontaktwiderstand ≤ 1,5 mΩ


• Externer Kontaktwiderstand ≤ 1,0 mΩ


• Gewicht 8 Gramm


• Charakteristische Impedanz: 50


• Rückflussdämpfung:



  • ≤ -45,1 dB bei 0,5 GHz


  • ≤ -32,3 dB bei 1 GHz


  • ≤ -20,8 dB bei 3 GHz






• Einfügungsdämpfung: ≤ 0,05 dB

Informationen zur Montage:

• Crimpstiftloch: 1,15 mm Durchmesser


• Lötloch: 1,2 mm Durchmesser


• Crimpring: 6,3 x 0,5 mm Durchmesser


• Innenleiter: löten / Innenleiter: löten


• Außenleiter: zum Crimpen













•

•

•


Packungsinhalt

• 1x SSB BNC-Stecker Crimpstecker
