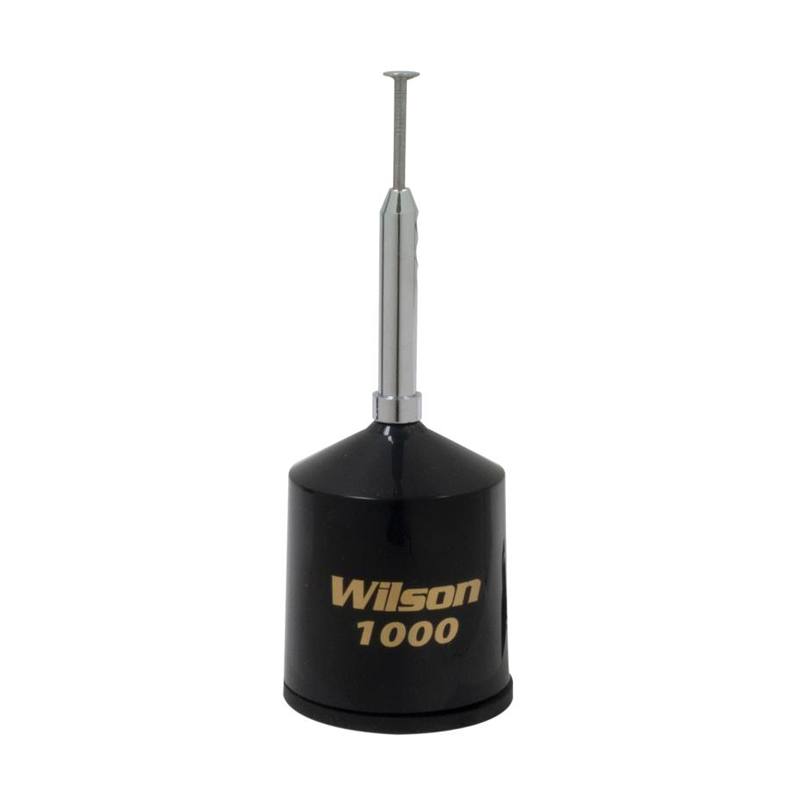

Wilson 1000 Feste Basis

Die höhere Verstärkungsleistung der Wilson 1000 ist das Ergebnis mehrerer neuer Designentwicklungen, die Ihnen die leistungsstärkste CB-Basisantenne bieten, die in ihrer Preisklasse erhältlich ist



Ein großer Teil der Leistung, die in eine typische bodenbelastete CB-Antenne fließt, geht als Wärme in der Spule und als dielektrischer Wärmeverlust im Kunststoff innerhalb der Spulenform verloren. Viele CB-Antennen verlieren mehr als 50 % der in sie eingespeisten Leistung. Die Energie wird als Verlustwärme verschwendet und nicht als Radiowellen abgestrahlt. Eine weitere Schwachstelle bei anderen CB-Antennen ist der Kondensator, der zur Anpassung des Koaxialkabels an die Antenne verwendet wird. Dies ist eine kostengünstige und einfache Möglichkeit, das SWR gut aussehen zu lassen, weist jedoch einen hohen Leistungsverlust auf und geht bei hoher Leistung kaputt .



Die erste Priorität bestand darin, den dielektrischen Verlust zu reduzieren, indem so viel Kunststoff wie möglich aus der Spule entfernt wurde. Dies wurde erreicht, indem die Spule in der Luft aufgehängt und nur an vier kleinen Punkten im Winkel von 90 Grad abgestützt wurde, wodurch 95 % des Kunststoffs von der Innenfläche der Spule entfernt wurden. Dadurch wurde der dielektrische Verlust auf einen vernachlässigbaren Betrag reduziert.



Die zweite Priorität bestand darin, die Widerstandswärmeverluste in der Spule zu beseitigen. Da sich der größte Teil der HF-Energie bei 27 MHz auf der Oberfläche des Drahts ausbreitet, wurde beschlossen, die Oberfläche zu vergrößern, indem der Durchmesser des Drahts auf 10 GA Kupfer vergrößert wurde. Da Silber ein viel besserer Leiter als Kupfer ist, obwohl es sehr teuer ist, wurde der Draht stark versilbert. Dadurch wurde der Widerstandsverlust auf ein Minimum reduziert.



Um schließlich die Verluste bei der Anpassung zwischen Koaxialkabel und Ladespule zu beseitigen, wurde der verlustbehaftete Kondensator entfernt und ein schwierigeres, aber effizienteres Mittel zur Kopplung der Antenne verwendet. Mithilfe eines Skalar-Netzwerkanalysators wurde der sehr genaue Punkt bestimmt, an dem die Spule direkt an das Koaxialkabel angeschlossen werden kann, um die beste Übereinstimmung mit maximaler Leistungsübertragung zu erzielen, wodurch eine Belastbarkeit von 3000 Watt erreicht wird.



Bisher haben Sie gelesen, warum die Wilson 1000 eine bessere Leistung erbringt, aber die Wilson 1000 ist auch die robusteste Antenne, die Sie kaufen können. Es besteht aus Mobays Thermoplast, das viel teurer ist, aber das beste auf dem Markt ist.



Testergebnisse:

In Tests, die von der Lockheed Corporation, einem der weltweit größten Luft- und Raumfahrtunternehmen, in ihrem Rye Canyon Laboratory und Antenna Test Range durchgeführt wurden, wurde festgestellt, dass die Wilson 1000 einen um 58 % höheren Leistungsgewinn aufweist als die K40 CB-Antenne der K-40 Electronics Company. Das bedeutet, dass Sie mit dem Wilson 1000 auf Kanal 40 sowohl beim Senden als auch beim Empfang 58 % mehr Verstärkung erhalten. Jetzt können Sie Ihre Reichweite durch die Installation eines Wilson 1000 sofort erhöhen.



Antennenleistungsgewinn:

Der Grad der Verbesserung der Leistungsverstärkung gegenüber einer anderen Antenne. Die Antenne mit höherem Gewinn sendet und empfängt weiter, die tatsächliche Entfernung variiert jedoch je nach Gewinn, Bodenbeschaffenheit und anderen Umgebungsfaktoren. Die einzelnen Testergebnisse können aufgrund der Bodenebene des Fahrzeugs und der passenden Konfiguration variieren.

Spezifikationen:

• Steigern Sie die Leistung, die durch Leistungsverstärkungstests im Antennentestlabor der Lockheed Corporation nachgewiesen wurde, und zeigen Sie, dass der Wilson 1000 eine um 58 % höhere Leistungsverstärkung als der K40 aufweist


• 3000 Watt Belastbarkeit (ICAS)


• Hergestellt aus hochschlagfestem Mobay-Thermoplast


• 10 Gauge versilberte Spulenwicklung


• Exklusives verlustarmes Spulendesign (Patent Nr. 4.882.591)


• 62 17-7 PH Konische Federpeitsche aus Edelstahl


• Frequenzbereich 26 MHz bis 30 MHz


• Länge: 175 cm


• Wetterkanal bereit


• Abnehmbare Spule für sichere Lagerung in der Garageneinfahrt


• Farbe schwarz

Paket:

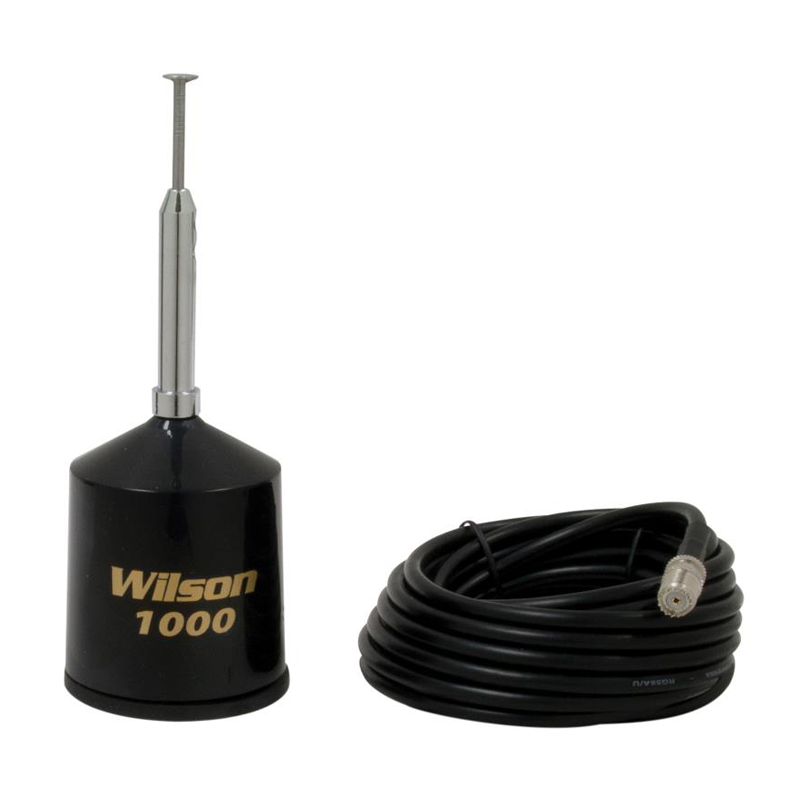

• 1 x Wilson 1000 RoofTop / Dachantenne
