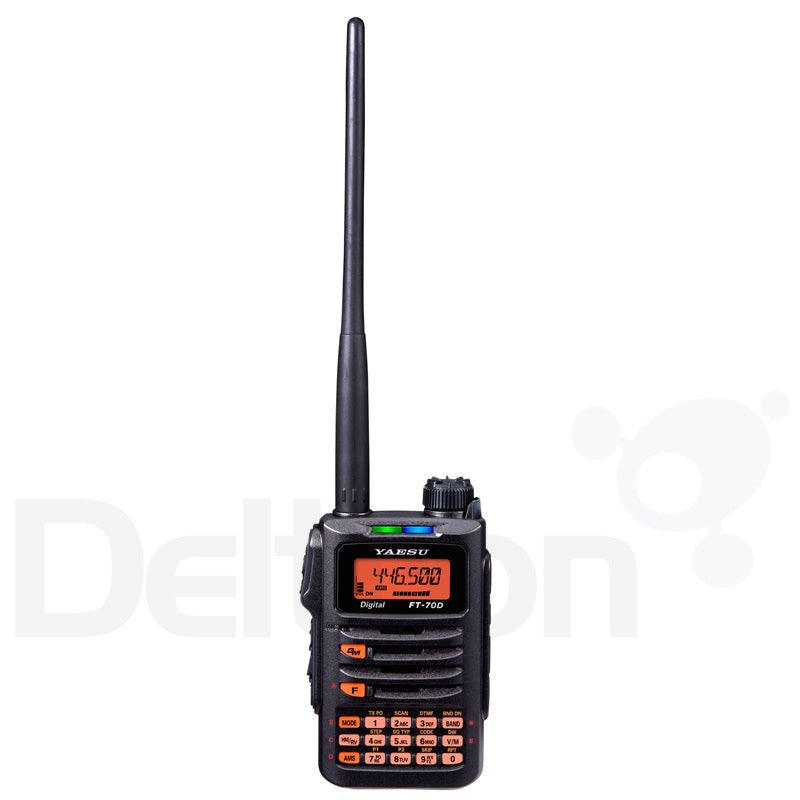

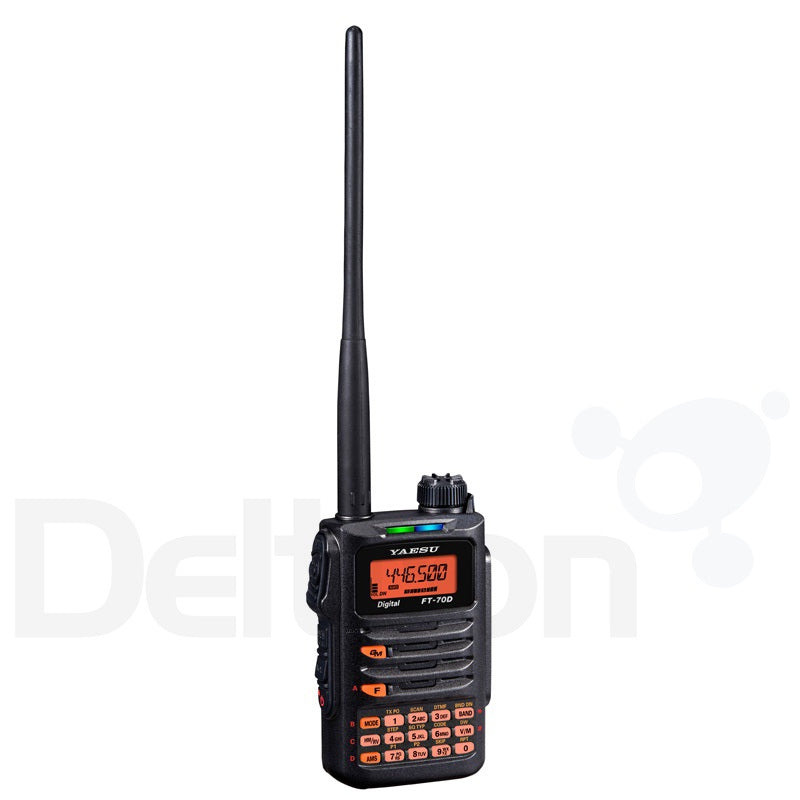

Yaesu FT-70DE

Der Yaesu FT-70DE ist ein kompakter und preisgünstiger Handfunkgerät, der sowohl den herkömmlichen analogen FM-Betrieb als auch den erweiterten C4FM-Digitalmodus bietet. Mit einer maximalen HF-Leistung von 5 Watt und einem großen Frontlautsprecher mit 700 mW Audioausgang ist dieser Transceiver ideal für zuverlässige Kommunikation. Dank der besseren Bitfehlerrate (BER) von C4FM bietet der Yaesu FT-70DE eine außergewöhnliche Klangqualität.

Ein herausragendes Merkmal des Yaesu FT-70DE ist die Automatic Mode Select (AMS)-Funktion, die automatisch den richtigen Modus erkennt und zwischen digitalem C4FM und analogem FM umschaltet. Mit der vorderen LED-Modusanzeige können Benutzer den aktuellen Modus durch Farbwechsel leicht erkennen, sodass der Betriebsmodus auf einen Blick erkennbar ist. Darüber hinaus verfügt dieser Transceiver über Digital Group Monitor (GM) mit Digital Group Identification (DG-ID) und Digital Personal Identification (DP-ID), was die Gruppenkommunikation mit Freunden im GM-Modus vereinfacht.

Der Yaesu FT-70DE entspricht kommerziellen Standards, einschließlich der Schutzart IP54 für Staub- und Wasserschutz, wodurch er für die anspruchsvollsten Umgebungen geeignet ist. Mit einer breiten Empfangsabdeckung von 108 MHz bis 580 MHz ist ein kontinuierlicher Empfang von Flugzeugbändern und öffentlich-rechtlichen Sendern möglich. Der Transceiver bietet verschiedene Scanfunktionen, darunter programmierbaren VFO-Scan, Speicherscan und Prioritätskanal-Scan sowie einen Wetteralarm-Scan für Unwetterwarnungen.

Zu den weiteren erweiterten Funktionen des Yaesu FT-70DE gehören eine externe DC-Buchse für Strom und Akkuladung, ein Mini-USB-Anschluss für einfache Programmierung und Software-Updates, CTCSS/DCS-Steuerung, automatische Abschaltfunktion (APO), RF-Squelch und Sender-Timeout Timer (TOT) und Busy Channel Lock-Out (BCLO). Kurz gesagt, der Yaesu FT-70DE bietet eine vielseitige und zuverlässige Kommunikationslösung sowohl für Amateure als auch für Profis.

Mit Yaesu FT-70DE

• Frequenzbereich:
  • Senden: 144-146 / 430-440 MHz
  • Empfang: 108–579,995 MHz
• Frequenzschritt: 5 kHz / 6,25 kHz / 10 kHz / 12,5 kHz / 15 kHz / 20 kHz / 25 kHz / 50 kHz / 100 kHz /
• Große und schmale Bandbreitenauswahl
• Betriebstemperatur: -20℃ bis +60℃
• Frequenzstabilität: ±2,5 PPM
• Versorgungsspannung: Nominal: SBR-24LI: 7,4 V DC (negative Masse) / Betrieb: SBR-24LI: 6,0–14 V DC (Batterie angeschlossen) / Betrieb: 11–16 V DC (EXT DC-Anschluss, zum Hochladen) /
• Stromverbrauch: Empfangen: 180 mA / Standby, Sparmodus aus: 120 mA / Standby, Sparmodus ein: 70 mA / Automatische Abschaltung: 400 uA / 144 MHz, 5 Watt, 7,4 V: 1,6 A / 430 MHz, 5 Watt, 7,4 V: 1,9 A
• Versorgungsspannung (nominal): negative Masse SBR-24LI: 7,4 V DC
• Versorgungsspannung (Betrieb): Negative Masse, Li-Ionen-Akku: 6,0–14 V DC / Negative Masse, EXT DC zum Laden: 11–16 V DC
• LCD Bildschirm
• Akkukapazität: Li-Ion 1800 mAh (7,2 V)
• Zubehöranschluss: 1-poliger Yeasu-Anschluss (Y)
• Emissionsmodus: F1D / F2D / F3E / F7W
• Digital Personal ID (DP-ID) – das Funkgerät kommuniziert nur über die Transceiver, die die individuellen ID-Informationen registriert haben, die für jeden Transceiver, der Teil der Übertragungsfunkwelle der digitalen C4FM-Kommunikation ist, unterschiedlich sind.
• Digitale Gruppen-ID (GD-ID): Ja, die Gruppenüberwachungsfunktion (GM) ermöglicht die automatische Lokalisierung und Kommunikation mit anderen Stationen mit derselben DG-ID-Nummer innerhalb des Kontaktbereichs durch Verwendung einer passenden Gruppen-ID-Nummer von 00 bis 99.
• Automatic Mode Select (AMS) – die Funktion wählt automatisch den analogen FM- und C4FM-Digitalmodus abhängig vom Signal des anderen Senders.
• VFO-Scan – Die VFO-Scan-Funktion scannt die Frequenzen und erkennt Signale.
• CTCSS/DCS
• Scan
• Timeout-Timer (TOT) – Stellen Sie den Transceiver so ein, dass er automatisch in den Empfangsmodus zurückkehrt, nachdem er über einen bestimmten Zeitraum ununterbrochen gesendet hat. Die TOT-Funktion begrenzt die unbeabsichtigte Übertragung unnötiger Signale und den unerwünschten Batterieverbrauch.
• Busy Channel Lock-Out (BCLO) – die BCLO-Funktion verhindert die Übertragung, solange ein empfangenes Signal stark genug ist, um den „Rauschen“-Squelch zu öffnen.
• Automatische Abschaltung (APO) – Diese Funktion trägt dazu bei, ein Entladen der Batterie zu verhindern, indem sie den Transceiver automatisch ausschaltet, wenn über einen bestimmten Zeitraum hinweg kein Betrieb erfolgt.
• Neuer PAGER (EPCS) – diese neue Funktion ermöglicht das Anrufen nur bestimmter Stationen mithilfe eines Pager-Codes, der zwei CTCSS-Töne kombiniert.
• Tone Squelch – Der Tone Squelch öffnet das Lautsprecher-Audio nur, wenn ein Signal empfangen wird, das den angegebenen CTCSS-Ton enthält.
• Robustes Gehäuse, das IP54-zertifiziert ist
• Antennenanschluss: SMA
• Abmessungen: L 33 mm x H 98 mm x B 60 mm
• Gewicht: 255 Gramm


Sender

• Ausgangsleistung: 0,5, 2,5, 5 Watt
• Nebenemission: TX-Leistung niedrig ≤ 55 dB / TX-Leistung mittel, HI: ≤ 60 dB
• Modulationstyp: F1D / F2D / F3E: variable Reaktanzmodulation / F7W: 4FSK (C4FM)
• Maximale Abweichung: ±5 kHz
• Antennenimpedanz: 50 Ω
• Mikrofonimpedanz: 2k Ω

Empfänger

• Empfindlichkeit 108–137 MHz: 1,5 μV Typ für 10 dB SINAD (NFM)
• Empfindlichkeit 137–174 MHz: Typ 0,16 μV für 12 dB SINAD (NFM)
• Empfindlichkeit 174–222 MHz: 1,0 µV Typ für 12 dB SINAD (NFM)
• Empfindlichkeit 300–350 MHz: 0,5 μV typ. für 12 dB SINAD (NFM)
• Empfindlichkeit 350–400 MHz: 0,2 μV typ. für 12 dB SINAD (NFM)
• Empfindlichkeit 400–470 MHz: Typ 0,18 μV für 12 dB SINAD (NFM)
• Empfindlichkeit 470–580 MHz: 0,35 μV typ. für 12 dB SINAD (NFM)
• Digitalmodus: 0,19 μV-Typ für BER 1 %
• Mittenfrequenz 1.: 58,05 MHz
• Mittenfrequenz 2.: 450 kHz
• Empfangssystem: Doppelkonversions-Superheterodyn
• Audio-Ausgangsleistung (interner Lautsprecher): 700 mW (16 Ω, THD10 %, 7,4 V)
• Audio-Ausgangsleistung (interner Lautsprecher): 300 mW (8 Ω, THD10 %, 7,4 V)
• Selektivität (-6 dB/-60 dB): NFM / AM: 12 kHz / 35 kHz

Packungsinhalt

• 1x Yaesu FT-70DE
• 1x Yaesu SBR-24LI 1800mAh 7,4V Akku
• 1x Yaesu SAD-25C Ladegerät mit Netzteil
• 1x Yaesu-Antenne
• 1x Yaesu SHB-18 Gürtelclip
• 1x Programmierkabel Mini-USB / USB-A
• 1x Handbuch in Englisch
